فيرليد چرخدار مخروطي

فيرليد چرخدار مخروطي

خلاصه ی محصول

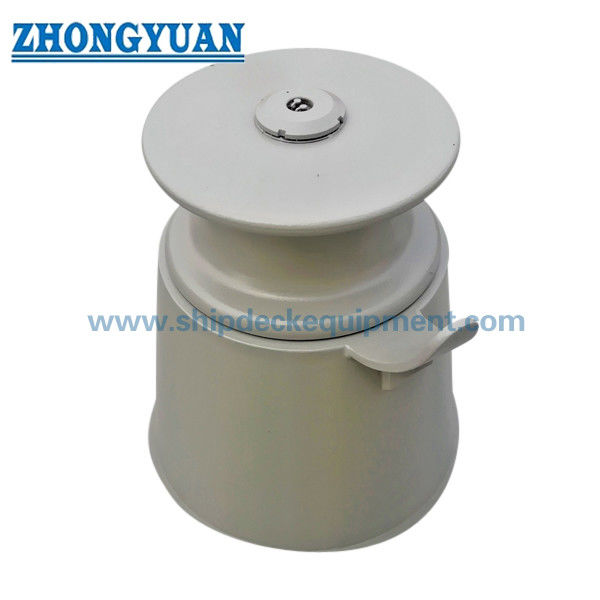

فرم DIN 81907 B پلی استیل رول fairlead یک مجموعه رول عمودی واحد است که بر روی یک پلی استیل مخروطی نصب شده است. برای هدایت خطوط لنگر و انحراف در سطح عرشه بالا استفاده می شود.کمک به خط تغییر جهت بدون تماس کشویی مداوم در برابر یک لبه ثابترول چرخش و سطح تماس طناب صاف کمک به کاهش سایش محلی در حالی که نگه داشتن خط پاک از ساختار عرشه نزدیک.

فرم B پیکربندی مخروطی است و متفاوت از ترتیب استوانه ای فرم A است. بر اساس جدول پارامتر ارائه شده، فرم B در شماره های اسمی 8، 12، 20،و 32 با مقادیر مشخص شده SWL از 80 تا 320 kN و چندین گزینه ارتفاع پایهانتخاب باید نوع خط و قطر، طناب MBL، جهت سرب، ارتفاع پایه، هندسه پایه، تقویت عرشه، جزئیات جوش، مواد رول،تنظیم محموله یا بوته، روان کننده، سیستم پوشش و محدوده بازرسی کلاس مورد نیاز.

مشخصات سریع

• نوع محصول: پایه ی یک رولر fairlead → هدایت و تغییر مسیر یک خط لنگر اندازی یا انحراف در یک موقعیت عرشه بالا.
• استاندارد و فرم: DIN 81907:1997-12 فرم B → پیکربندی پایه مخروطی؛ DIN Media این نسخه را به عنوان استاندارد سرب منصفانه پایه فعلی لیست می کند.
• استاندارد رولر مرجع: DIN 81906:1999-05 → مرجع فعلی DIN برای سری رولر های منحنی / پایه مرتبط.
• فرم B محدوده اسمی: 8 / 12 / 20 / 32 → اعداد اسمی کوچکتر 1 / 2 / 3 / 5 در جدول ارائه شده متعلق به فرم A است، نه این صفحه.
• محدوده SWL: 80 تا 320 kN → نصب SWL از جدول ارائه شده؛ این MBL طناب نیست و توانایی بلند کردن نیست.
• گزینه های ارتفاع پایه: 800 تا 1400 میلی متر بسته به تعداد اسمی → اجازه می دهد تا خط مرکزی رول با طبقه کشتی و ترتیب سرب طناب مطابقت داشته باشد.
• گزینه های مواد: پایه فولادی با مواد رول بر اساس سفارش → فولاد ریخته شده دقیق، آهن گره دار، فولاد ضد زنگ، محور، بوش و مواد حامل نیاز به تأیید دارد.
• درمان سطحی: Sa 2.5 شلیک + یک پوشش اپوکسی به عنوان مرجع → پوشش نهایی، گالوانیزه کردن، یا پاکسازی ضد زنگ، مطابق با مشخصات پروژه تایید شده است.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله 1: فرم B DIN 81907 را تأیید کنید و شماره نامی 8، 12، 20 یا 32 را با توجه به SWL مناسب و ترتیب لنگرگذاری کشتی انتخاب کنید.

مرحله 2: ارتفاع پایه h و ارتفاع خط مرکز مورد نیاز را تأیید کنید تا رولر با مسیر طناب ورودی و خروجی هم تراز شود.

گام سوم: نوع طناب، قطر طناب، MBL طناب، زاویه های پیشرو انتظار می رود و وظیفه لنگر انداختن / منحرف شدن مورد نظر را ارائه دهید؛ استفاده از کشیدن باید به طور جداگانه توسط ترتیب کشتی تایید شده تأیید شود.

مرحله ۴: تایید رولر، پایه، محور، بش یا پرت، روانکاری و الزامات مواد، از جمله مواد ضد زنگ یا دمای پایین در صورت لزوم.

مرحله پنجم: ابعاد پایه، تقویت عرشه، جزئیات جوش، جهت بار، سیستم پوشش، روش بازرسی و الزامات جامعه طبقه بندی را تأیید کنید.

مرحله 6: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نوع کشتی، نقشه نصب و عکس های مرجع اگر در دسترس باشد را ارائه دهید.

ساختار

DIN 81906 vertical roller | Roller axle and bush / bearing arrangement | Conical Form B pedestal | Welded deck foundation interface | Smooth rope-contact surface | Lubrication and maintenance points | Shop primer or specified surface treatment

مزایای رولر، پایه و مهندسی

• The conical Form B pedestal provides a widened lower support area for elevated roller positions and is selected when the vessel arrangement requires a tapered pedestal rather than the cylindrical Form A structure.
• رول عمودی بالا منجر به تغییر خط افقی خط می شود در حالی که کمک می کند تا طناب از لبه های عرشه، ساختار حصار و لوازم نزدیک دور شود.
• یک رول آزادانه چرخش باعث کاهش اصطکاک لغزنده در سطح تماس می شود؛ تراز محور، بش یا مناسب بودن لوله کشی، روانکاری و دسترسی نگهداری باید در طول تولید و سرویس کنترل شود.
• ترکیب های متعدد ارتفاع پایه اجازه می دهد تا خط مرکزی رول با طرح عرشه واقعی هماهنگ شود،اما ارتفاع باید همراه با زاویه های خط و ترتیب لنگر در اطراف آن انتخاب شود.
• پايه پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه ي پايه اي،و جهت حمل مجاز باید توسط کشتی ساز یا دفتر طراحی بررسی شود.
• بررسی FEA، آزمایش بار، NDT، ردیابی مواد و گواهی کلاس می تواند در صورت مشخص شدن در برنامه بازرسی پروژه و دامنه سفارش توافق شده تنظیم شود.

ویژگی های سفارشی

• استاندارد: DIN 81907:1997-12 → نسخه فعلی DIN برای سربهای نمایشگاه پایه.
• شکل: شکل B پایه مخروطی → متمایز از شکل استوانه ای شکل A.
• شماره اسمی: 8 / 12 / 20 / 32 → محدوده فرم B که در جدول ابعاد ارائه شده است.
• SWL: 80 / 120 / 200 / 320 kN → رتبه مناسب برای انتخاب استفاده می شود؛ به جای طناب MBL یا ظرفیت بلند کردن استفاده نمی شود.
• استاندارد رول: DIN 81906:1999-05 → اندازه دقیق رول و ماده باید با شماره اسمی و نقشه تایید شده تأیید شود.
• نصب: پایه های جوش داده شده عرشه → نشستن پایه، تقویت عرشه، آماده سازی جوش و جهت بار نیاز به بررسی نقشه دارد.
• مواد: باید توسط قطعات تایید شود → پایه، رول، محور، بش / لوله کشی، و الزامات دمای پایین ممکن است مشخصات مختلف مواد را استفاده کنند.
• درمان سطحی: Sa 2.5 شلیک + پریمر اپوکسی به عنوان مرجع → پوشش نهایی، گالوانیزه کردن یا تکمیل ضد زنگ مطابق با نیازهای پروژه است.
• نیاز به گواهینامه: با توجه به دامنه سفارش در دسترس است → گواهینامه کلاس، گواهینامه سازنده، گواهینامه مواد، NDT، یا آزمایش شاهد باید قبل از نقل قول توافق شود.

چگونه کار می کند

Mooring or warping line approaches the pedestal fairlead → Line contacts the vertical roller → Roller rotates and redirects the line at the required deck elevation → Reaction is transferred through the conical pedestal to the reinforced deck foundation → Roller، محور، روان کننده، جوش و پوشش در طول سرویس بررسی می شود

درخواست ها

Sea-going vessels | Inland vessels | Tugboats | Workboats | Cargo vessels | Mooring and warping stations | Raised deck line-routing positions | Newbuilding and replacement projects | Approved towing-line guidance positions when specified by vessel design

گواهینامه ها و مزایا

گواهینامه ها و اسناد بازرسی را می توان با توجه به الزامات پروژه، ردیابی مواد توافق شده، دامنه آزمایش و روش تصویب جامعه طبقه بندی ترتیب داد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: تفاوت بین فرم DIN 81907 A و فرم B چیست؟

A1: فرم A از یک پایه استوانه ای استندری استفاده می کند و محدوده نامی گسترده تری را که در جدول ارائه شده نشان داده شده را پوشش می دهد. فرم B از یک پایه مخروطی استفاده می کند و برای این صفحه به شماره های نامی 8، 12، 20 محدود می شود.و 32 با ترکیب های بالاتر از ارتفاع پایه.

سوال2: آیا می توان از مقادیر SWL 80 تا 320 kN به عنوان MBL طناب یا ظرفیت بلند استفاده کرد؟

A2: نه. مقادیر مربوط به ارقام SWL از جدول DIN 81907 ارائه شده است. MBL طناب، بار عملیاتی، زاویه سرب، عوامل ایمنی، پایه عرشه و تصویب پروژه باید به طور جداگانه بررسی شود."فيرليد" يه محصول بلند کردن نيست.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: شماره اسمی فرم B، SWL، ارتفاع پایه، نوع طناب و قطر، MBL طناب، جهت خط، نوع ظرف، مواد برای هر قطعه، مورد نیاز بش یا لوله، روانکاری را تأیید کنید.درمان سطح، نقشه پایه عرشه، دامنه گواهینامه، مقدار، مقصد و زمان تحویل مورد نیاز.
