فندر لاستیکی با سلول فوق العاده برای بنادر و ترمینال های دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| مناسب برای: | پایانه هایی که به نیروی واکنش کم و جذب انرژی بالا نیاز دارند | استفاده شده در: | پایانه‌های بزرگ مقیاس مانند پایانه‌های نفتی و پایانه‌های کانتینری و توسعه و پهلوگیری در خارج از کشور |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | فندر لاستیکی با سلول فوق العاده,فندر لاستیکی پد PE,فندر لاستیکی پد پی ای جلویی |
||
توضیحات محصول

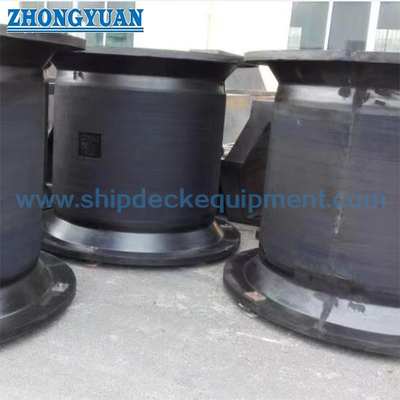

فندر لاستیکی با سلول فوق العاده برای بنادر و ترمینال های دریایی
خلاصه ی محصول
فندر لاستیکی سوپر سل برای بنادر و ترمینال های دریایی یک فندر فشرده سازی محوری ثابت با بدن لاستیکی استوانه ای حفره ای و فلنج های نصب یکپارچه است.سری عرضه شده شامل ارتفاعهای نامی از 400 تا 3 است.،000 میلی متر، با عملکرد طبقه بندی شده در 52.5٪ انحراف محوری.هندسه ارائه می دهد یک اثر نصب گسترده برای انتقال بار به ساختار لنگرگاه و به خوبی مناسب برای سیستم های با استفاده از یک صفحه جلو فولاد.
یک سیستم کامل سلول می تواند یک یا چند واحد لاستیکی را با یک پنل جلو فولادی بسته شده با جعبه، بادبان های UHMW-PE، لنگرها و زنجیره های پشتیبانی / بازدارنده گرم گالوانیزه شده را ترکیب کند.درجه ی نهایی آویز، منطقه پانل و ترتیب زنجیره از انرژی لنگر انداز، نیروی واکنش مجاز، محدودیت های فشار بدنه کشتی، فضای نصب و شرایط عملیاتی خاص پروژه انتخاب می شوند.
مشخصات سریع
- نوع محصول: فندر لاستیکی دریایی با سلول ثابت
- محدوده ارتفاع نامی ارائه شده: 400-3000 میلی متر
- انحراف محوری کاتالوگ: 52.5%
- فشرده سازی مرجع منحنی عملکرد: تا 55٪
- گروه های عملکردی منتشر شده: بالا-بالا. بالا. استاندارد. پایین.
- ترتیب سیستم معمولی: واحد لاستیکی. پانل جلویی فولادی با جعبه بسته شده. پد های UHMW-PE. لنگر. زنجیره های گالوانیزه شده گرم.
- کاربردهای معمول: کانتینرها، کالاهای عمده، نفت و گاز، محموله های عمومی، کشتی های فیری/RoRo و ترمینال های کروز
کنترل مواد لاستیکی: مقاومت کششی ≥16 MPa، کشش در زمان شکستن ≥400٪، سختی ≤78 Shore A و فشرده سازی ≤30٪،با آزمایش خاصیت لاستیکی اضافی که با مشخصات پروژه انتخاب شده است.
ساختار و پیکربندی سیستم فندر
عنصر لاستیکی سلولی... پانل جلویی فولادی بسته شده با جعبه ساخته شده... پد های رو به جلو UHMW-PE با بولت های مکانیکی... قطعات لنگر / جاسازی شده... وزن، تنش و / یا زنجیره های برش بر اساس طراحی سیستم.
پانل جلویی در فولاد Q355B با GB/T 1591-2018 یا معادل آن تایید شده مشخص شده است مگر اینکه یک درجه فولاد پروژه متفاوت مورد نیاز باشد.ساخت جعبه بسته برای کاهش خطر ورود آب، تحت کنترل آبپاشی/سرکه قرار می گیرد.سطوح فولادی خارجی به Sa 21⁄2 آماده می شوند و توسط یک سیستم پوشش دریایی تعریف شده توسط پروژه مطابق با ISO 12944 محافظت می شوند.پد های رو به جلو سیاه و سفید UV-استقرار UHMW-PE هستند، به طور معمول ضخامت 50 × 80 میلی متر، با ضخامت نهایی تعیین شده توسط فشار تماس، اجازه پوشیدن و شرایط خدمات.
پارامترهای فنی اصلی
|
ماده |
دامنه منتشر شده / عرضه شده |
یادداشت انتخاب |
|---|---|---|
| محدوده ارتفاع اسمی | H400 H3000 | ۱۴ اندازه فهرست شده از جمله H1250 |
| حالت فشرده سازی نامی | 52انحراف محوری 0.5٪ | نقطه مرجع عملکرد کاتالوگ |
| گروه های عملکردی | 4 گروه | بالا-بالا / بالا / استاندارد / پایین |
| پیکربندی پنل | پنل فولادی با جعبه بسته | از مواد شیمیایی: |
| نصب | تک / جفت / چند | مشروط به تصفیه و محاسبات سیستم |
| مبنای اصلی انتخاب | انرژی + واکنش + فشار بدنه | نه فقط ارتفاع اسمی |
|
اندازه اسمی |
H |
h |
D1 |
D2 |
سوراخ های نصب |
د.م. |
h1 |
L |
|---|---|---|---|---|---|---|---|---|
| H400 | 400 | 25 | 550 | 650 | 4 × Ø30 | 22 | 10 | 270 |
| H500 | 500 | 25 | 550 | 650 | 4 × Ø32 | 24 | 12 | 300 |
| H630 | 630 | 30 | 700 | 840 | 4 × Ø39 | 30 | 14 | 330 |
| H800 | 800 | 30 | 900 | 1050 | 6 × Ø40 | 32 | 14 | 360 |
| H1000 | 1000 | 35 | 1100 | 1300 | 6 × Ø47 | 39 | 18 | 430 |
| H1150 | 1150 | 40 | 1300 | 1500 | 6 × Ø50 | 42 | 22 | 500 |
| H1250 | 1250 | 45 | 1450 | 1650 | 6 × Ø53 | 45 | 22 | 500 |
| H1450 | 1450 | 47 | 1650 | 1850 | 6 × Ø61 | 52 | 26 | 570 |
| H1600 | 1600 | 50 | 1800 | 2000 | 8 × Ø61 | 52 | 28 | 570 |
| H1700 | 1700 | 55 | 1900 | 2100 | 8 × Ø66 | 56 | 30 | 620 |
| H2000 | 2000 | 55 | 2000 | 2200 | 8 × Ø74 | 64 | 32 | 700 |
| H2250 | 2250 | 60 | 2300 | 2550 | 10 × Ø74 | 64 | 36 | 700 |
| H2500 | 2500 | 70 | 2700 | 2950 | 10 × Ø74 | 64 | 38 | 700 |
| H3000 | 3000 | 75 | 3150 | 3350 | 12 × Ø90 | 76 | 40 | 800 |
|
اندازه |
واکنش بالا و بالا (kN) |
انرژی بالای بالا (kJ) |
واکنش بالا (kN) |
انرژی بالا (kJ) |
|---|---|---|---|---|
| H400 | 96 | 16.7 | 83.4 | 14.4 |
| H500 | 162 | 35.6 | 140 | 30.1 |
| H630 | 258 | 71.6 | 224 | 61.7 |
| H800 | 412 | 145.2 | 355 | 124.6 |
|
اندازه |
واکنش استاندارد (kN) |
انرژی استاندارد (kJ) |
واکنش کم (kN) |
انرژی پایین (kJ) |
|---|---|---|---|---|
| H400 | 63.7 | 11.1 | 51.0 | 8.8 |
| H500 | 108 | 23.4 | 86.3 | 17.8 |
| H630 | 172 | 47.1 | 137.3 | 38.2 |
| H800 | 275 | 96.1 | 211 | 74.5 |
راهنمای انتخاب و تحقیق
مرحله 1 تعريف الزامات لنگر انداختن: نوع و محدوده اندازه قایق، ترتیب لنگر انداختن، انرژی طراحی لنگر انداختن، واکنش قابل قبول fender و محدودیت فشار بدنه را ارائه دهید.
مرحله 2 ️ انتخاب ارتفاع و گروه عملکرد: با پوشش انرژی / واکنش مورد نیاز در شرایط عملیاتی مشخص شده مطابقت داشته باشید؛ فقط با ارتفاع اسمی فلک انتخاب نکنید.
مرحله 3 ️ تعریف سیستم جلویی: ابعاد پانل، ناحیه/ ضخامت UHMW-PE، فاصله نصب موجود، رابط لنگر و وزن / تنش / زنجیره های برش مورد نیاز را تأیید کنید.
مرحله 4 ️ تایید شرایط پروژه و تأیید: محدوده دمای حالت، فرضیه های زاویه لنگر انداختن/سرعت، پایه طراحی/بررسی قابل اجرا،الزامات اسناد و هر گونه گواهی شخص ثالث.
مزیت های کلیدی مهندسی
- فشرده سازی محوری ۵۲.۵٪ به صورت کاتالوگ ارائه می دهد طیف عملی انتخاب انرژی / واکنش برای سیستم های فندر ثابت.
- رد پای نصب دایره ای بار های بچرخان را در یک منطقه پشتیبانی گسترده توزیع می کند و به طور موثر با پانل های جلویی بزرگ ادغام می شود.
- هندسه سلول در زیر اجزای برش معمولی پایدار است؛ زنجیره های سیستم می توانند اضافه شوند که وزن پنل، بار کشش یا محدودیت برش آنها را نیاز دارد.
- مجموعه ابعاد H400 H3000 از طیف گسترده ای از طرح های لنگرگاه بدون ایجاد صفحات باریک جداگانه برای اندازه های فردی پشتیبانی می کند.
نصب و رابط سیستم
سلول لاستیکی بین ساختار لنگرگاه و پانل جلویی نصب می شود. باید فاصله رادیال و لبه کافی برای گسترش و انحراف بدن لاستیکی بدون دخالت فراهم شود.برای قراردادهای چند واحد، فاصله باید همچنین مانع از دخالت فندرهای مجاور یا ساختار پانل در طول چرخه فشرده سازی شود.
برای لنگرگاه های جدید بتن مسلح، می توان لنگرهای ریخته شده را با استفاده از یک الگوی تنظیم نصب کرد. برای سازه های موجود، لنگرهای مناسب بعد از نصب تنها پس از تأیید ساختاری استفاده می شود.جاسازی نهایی، تقویت، فاصله های لبه، هندسه پانل، براکت های زنجیره و طول زنجیره توسط GA و طرح لنگر پروژه تایید شده تعیین می شود.
بازرسی و اسناد
بررسی کیفیت پایه شامل بازرسی بصری و ابعادی، آزمایش ویژگی های فیزیکی لاستیک،و بررسی فشرده سازی کامل نیروی واکنش و جذب انرژی در شرایط آزمایش توافق شدهدر صورتی که پانل جلو فولادی عرضه می شود، سوابق ساخت می توانند شامل بررسی جوش / NDT به عنوان مشخص شده، آزمایش سخت گیری جعبه بسته یا خروجی هوا باشد.بازرسی پوشش و سوابق ضخامت فیلم خشکمجموعه های زنجیره گالوانیزه و مواد پوشش UHMW-PE با مشخصات پروژه تأیید می شوند.
دستورالعمل های PIANC Fender 2024 (MarCom WG211) دستورالعمل های بین المللی فعلی برای طراحی، تولید و آزمایش سیستم های fender هستند.گواهینامه محصول یا آزمایش شاهد باید به محدوده واقعی قرارداد و مدارک پشتیبان مرتبط باشد..
درخواست ها
Container & bulk terminals | oil & gas terminals | general cargo berths | ferry & RoRo terminals | cruise terminals | naval and multi-user berth projects where a fixed cell-type fender system is appropriate.
نقاشی و عکس
سوالات عمومی
چگونه انتخاب درست Super Cell Fender استفاده می شود؟ از انرژی مرموز مورد نیاز و واکنش مجاز انتخاب کنید، سپس فشار بدنه، ارتفاع، اندازه پنل را بررسی کنید،شرایط آزمون مجوز و پروژه.
آیا می توان این سلول را با یک پنل جلو و پوشش UHMW-PE عرضه کرد؟ بله. می توان آن را با یک پنل فولادی با جعبه بسته، پوشش UHMW-PE بولت شده، لنگرها و زنجیره های طراحی شده در پروژه ادغام کرد.
قبل از تحویل چه چیزی تأیید می شود؟ ️ ITP توافق شده می تواند ابعاد، خواص لاستیک، عملکرد واکنش / انرژی، ساخت پانل / ضخامت، سیستم های محافظت و سوابق مواد / سند را پوشش دهد.
