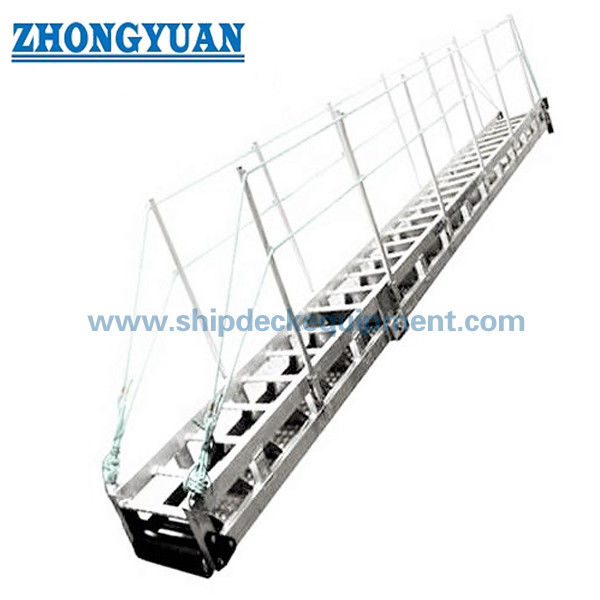

ISO7061 نوع B آلومینیوم راهرو ساحل با پله های ضد لغزشی تجهیزات دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد：: | ISO 7061:2015 | انواع:: | راهرو ضد لغز قوس های نوع B. |
|---|---|---|---|
| ماده:: | آلومینیوم | گام:: | پله های قوس ضد لغز |
| ارتفاع نرده:: | کمتر از 1000 میلی متر با فاصله یکنواخت؛ | طول اسمی:: | 2 تا 9 متری با افزایش 0.5 متری؛ بالاتر از 9 متری با افزایش 1 متری |
| عرض خالص:: | 600 میلی متر؛ | زاویه استفاده:: | 0-55° |
| بار طراحی:: | 735 N در هر پله | درمان سطحی:: | درمان اکسیداسیون آندی؛ |
| گواهینامه های کلاس:: | EU MED، تایید نوع EC، CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA. | ||
| برجسته کردن: | گذرگاه ساحلی iso 7061,راهرو ساحل آلومینیومی,راهرو ساحل دریایی |
||
توضیحات محصول
ISO7061 نوع B آلومینیوم راهرو ساحل با پله های ضد لغزشی تجهیزات دریایی
توضیحات:
راهرو ساحلی آلومینیومی نوع B با پله های ضد لغزشی با استاندارد ISO7061 برای حمل در کشتی ها طراحی شده است تا یک وسیله آسان، راحت و ایمن برای دسترسی از کشتی به ساحل فراهم کند.برای استفاده عمدتا توسط خدمه کشتیسطح پله های ضد لغزش به طور مستقیم به عنوان یک پله قوس ضد لغزش برای قرار دادن رشته های جانبی و حمل پشتیبانی طراحی شده است که طرف پایین آن با یک تخته محافظ مجهز است.با حداکثر درجه شیب 55° از افقی. این راهروها همچنین می توانند برای دسترسی از کشتی به کشتی در صورت شرایط مطلوب مورد استفاده قرار گیرند. بدن راهرو را می توان به عنوان یک بخش طراحی کرد ، که همچنین می تواند به صورت دو بخش طراحی شود.
مشخصات فنی اصلی:
- استاندارد: ISO7061:2015;
- انواع: راهرو ضد لغز قوس درایو های نوع B
- ماده: آلومینیوم
- گام: گام های قوس ضد لغزشی
- عرض صاف: 600 میلی متر
- ارتفاع دستگیره: حداقل 1000 میلی متر با فاصله یکسانی
- طول اسمی: 2 متر تا 9 متر در افزایش 0.5 متر؛ بالاتر از 9 متر در افزایش 1 متر؛ طول سفارشی است
- زاویه استفاده: 0-55°
- بار طراحی: 735 N در هر مرحله
- درمان سطحی: درمان اکسیداسیون آنودیک
- گواهینامه های کلاس: EU MED، تایید نوع EC، CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA.
پارامترهای فنی اصلی:
| L (ملی متر) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| عرض صاف (ملی متر) | 600 | |||||||||||||
| عامل ایمنی | 2 بر روی 0,2٪ مقاومت در برابر فشار از آلیاژ آلومینیوم مورد استفاده | |||||||||||||
| گام ها |
با فاصله منظم 300 تا 400 میلی متر در طول. حداقل ارتفاع 30 میلی متر از سطح عرشه؛ پله های چوبی باید حداقل عرض بخش 40 میلی متر در تماس با سطح |
|||||||||||||
| استانچیون ها | با حداکثر فاصله مجاز 1500 میلی متر | |||||||||||||
|
دستگیره و میانگین راهنماها
|
دستگیره و 2 راهنمای متوسط a) سیم های مستمر و به اندازه کافی کشش شده از سیسال، مانیلا، پلی پروپیلن یا پلاستیک حداقل قطر طناب 16 میلی متر ب) قطعه مستمر جامد یا حفره ای از آلومینیوم |
|||||||||||||
| طول نردبان L |
نردبان عرض |
قاب نردبان ارتفاع |
فاصله بین گام ها |
قاب نردبان مقاومت تورسیون |
سطح هگینگ |
سطح کج شدن |
| L/1000 | 土2،0 | 土2،0 | 土2،0 | 5 میلی متر/10 متر | 1،5L/1000 | 1،0L/1000 |
نقشه ای از ISO 7061 نوع B آلومینیوم ساحل راهرو با گام های ضد لغزشی تجهیزات دریایی
