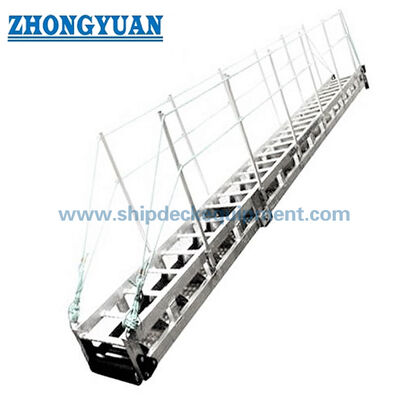

آلومینیوم اسکله ساحلی با پله‌های ضد لغزش | اسکله دریایی نوع B ISO 7061

گانگوی ساحلی آلومینیومی با پله های ضد لغزش | Marine Gangway ISO 7061 Type B

بررسی اجمالی محصول

باند ساحلی آلومینیومی ISO 7061 نوع B با پله های قوس ضد لغزش، تجهیزات دسترسی دریایی سبک وزن است که برای دسترسی ایمن از کشتی به ساحل، عمدتاً برای استفاده خدمه کشتی طراحی شده است. همچنین می توان از آن برای دسترسی کشتی به کشتی در زمانی که شرایط عملیاتی مناسب است استفاده کرد.

پیکربندی نوع B از پله‌های قوس ضد لغزش که مستقیماً با رشته‌های جانبی ادغام شده‌اند، استفاده می‌کند تا از حرکت پرسنل در هنگام شیب‌دار شدن باند پشتیبانی کند. داده های ارائه شده امکان شیب تا 55 درجه را فراهم می کند، با پیکربندی های یک بخش یا دو بخش با توجه به ترتیب کشتی و الزامات جابجایی موجود است.

اطلاعات عمومی ISO تأیید می کند که ISO 7061 الزامات باندهای ساحلی آلومینیومی حمل شده در کشتی ها را برای دسترسی کشتی به ساحل مشخص می کند، و مواد پیش نمایش ISO نوع B را به عنوان یک باند پله های قوس ضد لغزش شناسایی می کند. آخرین نسخه ISO باید برای پروژه های جدید تایید شود.

مشخصات سریع

• نوع محصول: باند ساحلی آلومینیومی نوع B با پله های قوس ضد لغزش → تجهیزات دسترسی پرسنل برای کشتی به ساحل و دسترسی مناسب کشتی به کشتی.
• استاندارد: ISO 7061:2015 طبق داده های ارائه شده → نسخه استاندارد قابل اجرا باید برای پروژه های جدید تأیید شود.
• جنس: آلومینیوم → ساختار دسترسی دریایی سبک با عملیات سطح اکسیداسیون آندی.
• عرض خالص: 600 میلی متر → عرض گذر استاندارد از داده های ارائه شده.
• محدوده طول: 2 متر تا 9 متر با افزایش 0.5 متری. بالاتر از 9 متر در 1 متر افزایش → طول سفارشی موجود است.
• زاویه استفاده: 0 تا 55 درجه → زاویه نصب باید با ترتیب ایمن تایید شده مطابقت داشته باشد.
• بار طراحی: 735 نیوتن در هر مرحله → مرجع بارگذاری مرحله نوع B.
• ارتفاع نرده: حداقل 1000 میلی متر → نیاز به نرده ایمنی از داده های ارائه شده.

پارامترهای فنی اصلی

راهنمای انتخاب و استعلام

مرحله 1: طول راهروی نوع B ISO 7061، پیکربندی یک بخش یا دو بخش و ترتیب ذخیره سازی کشتی را تأیید کنید.

مرحله 2: زاویه نصب، دستگاه ایمنی بالایی، پشتیبانی پایین، شرایط فرود و مسیر دسترسی را تأیید کنید.

مرحله 3: درجه آلیاژ آلومینیوم، نیاز جوشکاری، عملیات اکسیداسیون آندی و الزامات حفاظت در برابر خوردگی را تأیید کنید.

مرحله 4: نرده، راهنمای میانی، فاصله پایه، فاصله پله ها، تخته محافظ و جزئیات سطح ضد لغزش را تأیید کنید.

مرحله 5: محدوده تایید شامل MED، تایید نوع EC، بازرسی کلاس، یا گواهی های خاص پروژه را تایید کنید.

مرحله 6: نوع کشتی، مقدار، مقصد تحویل، تاریخ تحویل مورد نیاز، نقشه GA، و عکس های مرجع را ارائه دهید.

ساختار

رشته های جانبی آلومینیومی | پله های قوس ضد لغزش | اعضای متقابل | پایه ها | هندریل و راهنماهای میانی | هیئت نگهبانی | دستگاه های ایمن | نقاط بلند کردن و جابجایی در صورت مشخص شدن

مزایای طراحی، ایمنی و مهندسی

• پله های قوس ضد لغزش زمانی که راهرو در زوایای شیب دار نصب می شود، چسبندگی پا را بهبود می بخشد.
• ساختار آلومینیومی یک راه حل سبک وزن برای دسترسی به کشتی ارائه می دهد در حالی که عملکرد ساختاری مورد نیاز را حفظ می کند.
• نرده ها و راهنماهای میانی از حرکت ایمن پرسنل پشتیبانی می کنند و باید از ترتیب طراحی تایید شده پیروی کنند.
• این باند برای دسترسی پرسنل در نظر گرفته شده است و برای ترافیک چرخدار مانند چرخ دستی های باردار طراحی نشده است.
• تماس فلزی غیر مشابه باید برای کاهش خطر خوردگی گالوانیکی در خدمات دریایی کنترل شود.
• صافی سازه، مقاومت در برابر پیچش، فاصله پله ها و ترتیبات ایمن باید بر اساس استانداردهای قابل اجرا بررسی شود.

ویژگی های سفارشی

• استاندارد: ISO 7061 → الزامات باند ساحلی آلومینیومی برای کشتی های دریایی.
• نوع: نوع B → پیکربندی مراحل قوس ضد لغزش.
• طول: سفارشی → با توجه به ترتیب کشتی و فضای ذخیره سازی انتخاب شده است.
• عرض: 600 میلی متر → عرض خالص عرضه شده.
• مرحله: مراحل قوس ضد لغزش ← رشته های جانبی حمایت کننده مستقیم سطح ضد لغزش.
• هندریل: حداقل 1000 میلی متر ارتفاع → الزامات دسترسی ایمنی.
• درمان سطح: اکسیداسیون آندی → سیستم حفاظت از خوردگی دریایی.
• مورد نیاز تایید: MED، تایید نوع EC، گواهی کلاس یا بازرسی با توجه به محدوده پروژه.

چگونه کار می کند

گذرگاه بین کشتی و ساحل قرار دارد ← دستگاه های ایمن کننده انتهای بالایی و پایینی را ثابت می کنند ← پله های قوس ضد لغزش از حرکت پرسنل پشتیبانی می کنند ← نرده ها محافظت می کنند ← رشته های جانبی و اعضای متقاطع بار پرسنل را انتقال می دهند

برنامه های کاربردی

کشتی های مسافربری | کشتی های باری | تانکرها | حامل های گاز | شناورهای تجاری | دسترسی کشتی به ساحل | دسترسی کشتی به کشتی زمانی که شرایط مساعد باشد

گواهینامه ها و مزایا

گواهی ها و تاییدیه ها را می توان بر اساس نیاز پروژه، محدوده بازرسی و رویه مرجع قابل اجرا تنظیم کرد.

گواهینامه: EU MED، تایید نوع EC، CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، گواهی تست سازندگان.

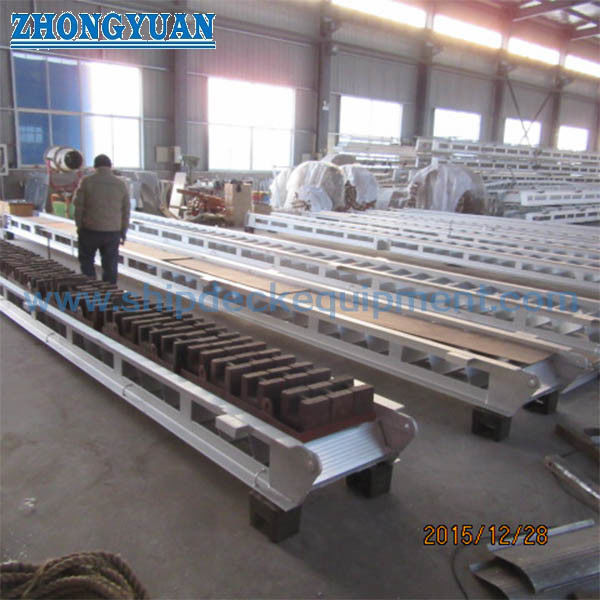

طراحی و عکس

سوالات متداول

Q1: آیا نوع B برای شیب 55 درجه مناسب است؟

A1: داده های ارائه شده حداکثر شیب 55 درجه را بیان می کند. استفاده واقعی از هواپیما به ترتیب ایمن سازی، شرایط فرود، حرکت کشتی و روش نصب تایید شده بستگی دارد.

Q2: آیا این باند می تواند گاری یا ترافیک چرخدار را حمل کند؟

A2: شماره دامنه ISO 7061 برای دسترسی پرسنل است و برای تردد تریلی بارگذاری شده در نظر گرفته نشده است.

Q3: چه اطلاعاتی قبل از نقل قول مورد نیاز است؟

A3: طول، ترتیب بخش، موقعیت ذخیره سازی، روش ایمن سازی، محدوده تأیید، نوع کشتی، مقصد تحویل و تاریخ تحویل مورد نیاز را تأیید کنید.
