ISO 5488 نردبان اسکان دریایی آلومینیومی با تجهیزات دریایی سکوی ثابت
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| استاندارد:: | ISO 5488:2015، IMO Resolution A.1045(27)، ترتیبات انتقال خلبان؛ | ماده:: | آلومینیوم، فولاد ملایم؛ |
|---|---|---|---|
| گام:: | پله قوس ثابت، ضد لغزش؛ | فاصله بین پایه ها:: | حداکثر 1500 میلی متر؛ |
| ارتفاع نرده:: | کمتر از 1000 میلی متر با فاصله یکنواخت؛ | طول اسمی:: | 3.6 m to 18 m in 0.6m increments; 3.6 متر تا 18 متر در 0.6 متر افزایش. above 18 m i |
| عرض:: | 600 میلی متر؛ | فاصله مراحل:: | 300mm & 350 mm; 300 میلی متر و 350 میلی متر؛ 300 mm for the nominal length of n |
| زاویه استفاده:: | 0-55 درجه با پله های افقی، نردبان باید به طور ایمن در زاویه 55 درجه نسبت به افقی عمل کند. با توجه به | بار طراحی:: | 735 N در هر مرحله؛ نردبان اسکان خلبان: 1470 N در دو پله متوسط به طور همزمان |
| وینچ و موتور:: | وینچ موتور پنوماتیک هوا، وینچ موتوری ضد انفجار، وینچ موتور الکتریکی | درمان سطحی:: | درمان اکسیداسیون آندی؛ |
| گواهینامه های کلاس:: | EU MED، تایید نوع EC، CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA. | ||
| برجسته: | نردبان اسکان دریایی ایزو 5488,نردبان اقامتگاه دریایی خلبان,کشتی نردبان اقامتی ایزو 5488 |
||
توضیحات محصول
ISO 5488 نردبان اسکان دریایی خلبان آلومینیومی تک پرواز با تجهیزات دریایی سکوی ثابت
شرح:
مجموعه کامل ISO 5488 نردبان خوابگاه خلبان آلومینیومی تک پرواز با سکوی ثابت در کشتی های تجاری (به استثنای کشتی های مسافربری) استفاده می شود تا خدمه و خلبانان را قادر به سوار شدن و پیاده شدن ایمن کند.از قاب نردبان، سکوی بالایی، سکوی پایینی، پست، داویت، توری ایمنی، دستگاه تراش، دستگاه بسته، نرده، وینچ (وینچ موتور الکتریکی، وینچ موتور پنوماتیک یا وینچ دستی) تشکیل شده است.وینچ برای بلند کردن، پایین آوردن نردبان و چرخاندن کل نردبان با سکو در موقعیت ذخیره سازی استفاده می شود.نرده ها یا تاشو هستند یا قابل جدا شدن.
مشخصات فنی اصلی:
- استاندارد: ISO 5488:2015، IMO Resolution A.1045(27)، ترتیبات انتقال خلبان.
- مواد: آلومینیوم، فولاد ملایم؛
- مرحله: گام قوس ثابت، ضد لغزش.
- فاصله بین پایه ها: حداکثر 1500 میلی متر؛
- ارتفاع نرده: حداقل 1000 میلی متر با فاصله مساوی.
- طول اسمی: 3.6 متر تا 18 متر با افزایش 0.6 متر.بالاتر از 18 متر در 0.6 متر افزایش.
- عرض: 600 میلی متر;
- فاصله گام ها: 300 میلی متر و 350 میلی متر.300 میلی متر برای طول اسمی بیش از 18 متر و حدود 350 میلی متر برای طول اسمی بیش از 18 متر.
- زاویه استفاده: 0-55 درجه با پله های افقی، نردبان باید در زاویه 55 درجه نسبت به افقی به طور ایمن عمل کند.طبق الزامات قطعنامه A.1045 (27) IMO، نردبان اسکان خلبان باید به طور ایمن در زاویه 45 درجه نسبت به افقی عمل کند.
- بار طراحی: 735 نیوتن در هر مرحله.نردبان اسکان خلبان: 1470 N در دو پله متوسط به طور همزمان
- وینچ و موتور: وینچ موتور پنوماتیک هوا، وینچ موتور ضد انفجار، وینچ موتور الکتریکی
- درمان سطح: درمان اکسیداسیون آندی.
- گواهینامه های کلاس: EU MED، تایید نوع EC، CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA..
پارامترهای فنی اصلی:
| تعداد مراحل |
L1 (میلی متر) |
حداکثرارتفاع (H: میلی متر) |
L (میلی متر) |
اچ (میلی متر) |
وزن (کیلوگرم) |
| 12 | 3600 | 3500 | 5290 | 250 | 320 |
| 14 | 4200 | 4100 | 5890 | 250 | 330 |
| 16 | 4800 | 4590 | 6490 | 250 | 340 |
| 18 | 5400 | 5080 | 7090 | 250 | 530 |
| 20 | 6000 | 5800 | 7690 | 250 | 560 |
| 22 | 6600 | 6300 | 8290 | 250 | 580 |
| 24 | 7200 | 6800 | 8890 | 250 | 600 |
| 28 | 8400 | 7800 | 10090 | 250 | 780 |
| 32 | 9600 | 8800 | 11290 | 250 | 850 |
| 36 | 10800 | 9800 | 12490 | 320 | 890 |
| 40 | 12000 | 10800 | 13690 | 320 | 970 |
| 44 | 13200 | 11800 | 14890 | 350 | 1180 |
| 48 | 14400 | 12800 | 16090 | 350 | 1260 |
| 52 | 15600 | 13800 | 17290 | 420 | 1370 |

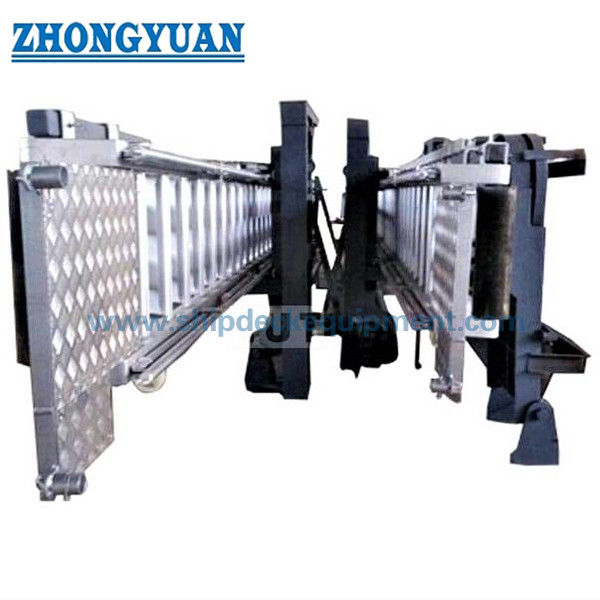

طراحی ازISO 5488 نردبان اسکان دریایی خلبان آلومینیومی تک پرواز با تجهیزات دریایی سکوی ثابت
