دریچه منهول دریایی چند پیچ نوع C GB 11628 | دسترسی تمیزکاری 450 و 600 میلیمتر
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد: | GB 11628-89 | مواد: | فولاد ملایم، فولاد ضد زنگ |
|---|---|---|---|
| وزن: | 32-80 کیلوگرم | واشر: | Buna A، Neoprene یا Customized |
| مواد پیچ و مهره: | فولاد ضد زنگ، برنز، برنج | بعد: | به عنوان استاندارد یا سفارشی ، به عنوان ترسیم مشتری |
| تایپ کنید: | حلقه گرد، فلاش، نیمه فلاش، حلقه برجسته | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، جلا ، گالوانیزه ، سطح سفارشی در دسترس است |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، گواهی سازندگان | ||
| برجسته کردن: | gb 11628 پوشش دریچه دریچه,پوشش دریچه دریچه چند پیچ ,gb 11628 پوشش دریچه قایق گرد |
||
توضیحات محصول

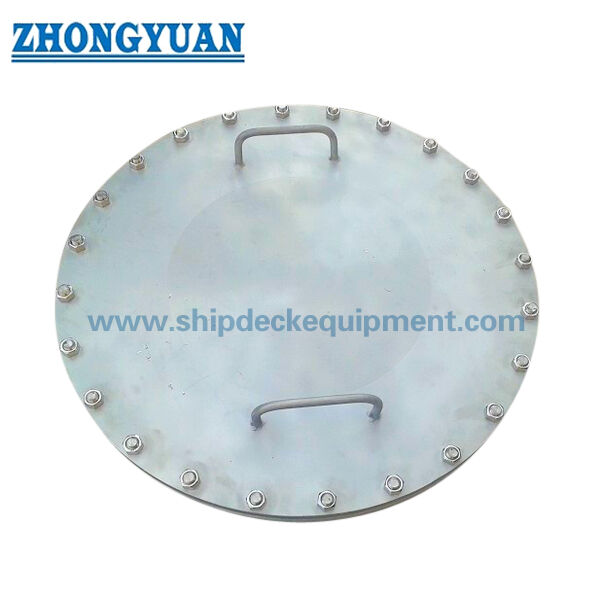

دریچه منهول دریایی چند پیچ GB 11628 نوع C صاف | دسترسی تمیزکاری 450 و 600 میلیمتری
مرور کلی محصول
دریچه منهول دریایی چند پیچ صاف نوع C GB 11628 یک بست دسترسی پیچدار گرد و کمارتفاع برای دهانههای ضد آب یا ضد روغن در سازههای فولادی کشتی است. این دریچه میتواند روی سقف مخزن، عرشه، دیوارههای جداکننده، پنلهای پوشش دریچه، مرزهای فضای خالی یا دهانههای تمیزکاری مشخص شده که نقشه تأیید شده کشتی به جای دریچه دسترسی لولایی، یک پوشش قابل جابجایی را میطلبد، نصب شود.
این مجموعه شامل یک صفحه پوشش، حلقه نصب یا نشیمنگاه جوش داده شده، واشر پیوسته، پیچ یا مهره، واشر و مهره است. چندین بست M20 تراکم واشر را در اطراف سطح آببندی دایرهای توزیع میکنند. انتخاب صحیح نیازمند تأیید ابعاد نوع C قدیمی، مرز نصب، هد مایع یا فشار طراحی، ضخامت صفحه، سازگاری واشر، جنس بست، تقویت اطراف و دامنه بازرسی مورد نیاز است.
مشخصات سریع
- نوع محصول: دریچه منهول چند پیچ صاف گرد نوع C → دسترسی تمیزکاری یا بازرسی قابل جابجایی را با چیدمان کمارتفاع عرشه یا دیواره جداکننده فراهم میکند.
- استاندارد قدیمی: GB 11628-1989 → مناسب برای جایگزینی، تعمیر یا نقشههای پروژهای که به طور خاص نامگذاری نوع C چینی قبلی را مشخص میکنند.
- مرجع استاندارد فعلی: GB/T 43383-2023 / ISO 5894:2018 → باید برای پروژههای جدید بررسی شود؛ قابلیت تعویض ابعادی با طراحی نوع C قدیمی فرض نمیشود.
- اندازههای دهانه اسمی: 450 میلیمتر و 600 میلیمتر → بر اساس هدف دسترسی، فضای عبور پرسنل یا ابزار تمیزکاری و چیدمان کشتی انتخاب کنید.
- قطر خارجی حلقه نصب D1: 620 میلیمتر یا 770 میلیمتر → فضای سازهای مورد نیاز، محیط جوش و فاصله از تقویتکنندههای مجاور را تعیین میکند.
- ضخامت صفحه پوشش s: 4-12 میلیمتر برای D450 و 6-14 میلیمتر برای D600 → ضخامت نهایی از نامگذاری استاندارد و بارگذاری مرزی تأیید شده پیروی میکند.
- چیدمان بست: M20 با 20 پیچ برای D450 یا 26 پیچ برای D600 → تراکم واشر توزیع شده را فراهم میکند و نیاز به سفت کردن کنترل شده دارد.
- جرم مرجع: 32.03-79.192 کیلوگرم → برای برنامهریزی حمل و نقل مفید است؛ جرم واقعی به مواد، سختافزار و نقشه نهایی بستگی دارد.
پارامترهای فنی اصلی
| دهانه اسمی اندازه D |
D1 | s | پیچ اندازه |
تعداد وزن |
کیلوگرم 450 |
| 620 | 4 | M20 | 20 | 32.03 | 6 |
| 26 | 8 | ||||
| 57.519 | 10 | ||||
| 64.915 | 12 | ||||
| 72.054 | 600 | ||||
| 770 | 6 | 26 | 50.315 | 8 | |
| 57.519 | 10 | ||||
| 64.915 | 12 | ||||
| 72.054 | 14 | ||||
| 79.192 | راهنمای انتخاب و استعلام |
مرحله 1: تأیید کنید که سفارش یک مورد جایگزینی GB 11628-1989 نوع C است یا یک پروژه جدید که نیاز به GB/T 43383-2023، ISO 5894:2018، استاندارد کشتیسازی یا نقشه تأیید شده توسط ردهبندی دارد.
مرحله 2: دهانه اسمی D450 یا D600، ضخامت پوشش، قطر حلقه نصب، فضای نصب موجود و اینکه آیا پوشش باید صاف، فرورفته، نصب شده روی سطح یا فقط کمارتفاع باشد را تأیید کنید.مرحله 3: موقعیت دقیق نصب را ارائه دهید: سقف مخزن، عرشه بالایی، دیواره جداکننده، پنل اصلی پوشش دریچه، فضای خالی، دهانه تمیزکاری فضای بار یا مرز دیگر. مایع سرویس و هد مایع یا فشار طراحی را در صورت لزوم ذکر کنید.
مرحله 4: مواد پوشش، حلقه نشیمنگاه، پیچ/مهره، مهره، واشر و واشر را تأیید کنید. برای سختافزار فولاد ضد زنگ روی فولاد کربن، روش عایقبندی و کنترل خوردگی مورد نیاز را تأیید کنید.مرحله 5: آمادهسازی سطح، نیاز به پوشش یا پولیش، سازگاری واشر، روش سفت کردن پیچ، روش تست نشتی، قابلیت ردیابی مواد و دامنه بازرسی کلاس را تأیید کنید.
مرحله 6: تعداد، نوع کشتی، نقشه نصب، عکسها و ابعاد پوشش موجود برای کارهای جایگزینی، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.ساختار
صفحه پوشش گرد | حلقه نصب یا نشیمنگاه جوش داده شده | واشر آببندی پیوسته | پیچ یا مهره M20 | مهرهها و واشرها | ویژگی اختیاری بالابر یا جابجایی طبق نقشه | پرایمر، گالوانیزه، پولیش یا پوشش پروژهمزایای آببندی، بست و نصب
چیدمان گرد چند پیچ، نیروی گیره را در اطراف واشر توزیع میکند و وابستگی به یک یا دو نقطه اتصال موضعی را کاهش میدهد.چیدمان صاف یا کمارتفاع، تداخل با جابجایی بار، تمیزکاری، مسیرهای پیادهروی یا تجهیزات بالای دهانه را به حداقل میرساند؛ برجستگی نهایی مهرهها و پیچها باید در نقشه بررسی شود.
پوشش قابل جابجایی، دسترسی کامل به دهانه اسمی را برای تمیزکاری مخزن، بازرسی، حذف زباله یا نگهداری بدون افزودن فضای لولا فراهم میکند.سطح آببندی، شیار یا محل قرارگیری واشر و صافی حلقه نصب برای پشتیبانی از تماس پیوسته واشر پس از جوشکاری و سفت کردن نهایی کنترل میشود.
حلقه جوش داده شده، فشار مرزی و بارهای جابجایی موضعی را به عرشه اطراف، سقف مخزن، دیواره جداکننده یا ساختار پوشش دریچه منتقل میکند؛ تقویتکنندههای مجاور مسئولیت طراح کشتی باقی میماند.
بستهای منفرد را میتوان در حین سرویس بازرسی و تعویض کرد. توالی سفت کردن متقاطع به ایجاد تراکم یکنواختتر واشر کمک میکند و باید از رویه تأیید شده پیروی کند.
ترکیب مواد را میتوان برای آب دریا، آب شیرین، روغن، باقیمانده بار یا قرار گرفتن در معرض آب و هوا انتخاب کرد، مشروط بر سازگاری تأیید شده واشر و الزامات کنترل خوردگی.
- ویژگیهای سفارشی
- استاندارد: GB 11628-1989 نوع C → مبنای ابعادی قدیمی برای پروژههای جایگزینی یا تعمیر مشخص شده.
- مرجع فعلی: GB/T 43383-2023 / ISO 5894:2018 → برای بررسی استاندارد پروژه جدید استفاده کنید؛ قابلیت تعویض ابعادی مستقیم را فرض نکنید.
- اندازه دهانه: D450 / D600 میلیمتر → بر اساس وظیفه دسترسی و چیدمان کشتی تأیید شده انتخاب کنید.
- قطر حلقه نصب: D1 620 / 770 میلیمتر → مساحت صفحه اطراف، دسترسی جوشکاری و فاصله تقویتکننده را تأیید کنید.
- ضخامت صفحه پوشش: 4-14 میلیمتر در محدوده ارائه شده → فقط از ردیف اندازه قابل اعمال و نقشه تأیید شده انتخاب کنید.
- بستها: M20، 20 یا 26 قطعه → درجه مواد، شکل رزوه، طول پیچ، نوع واشر و نیاز به سفت کردن باید تأیید شود.
جنس پوشش و حلقه: فولاد نرم یا فولاد ضد زنگ → درجه دقیق و روش جوشکاری طبق نیاز پروژه.
- واشر: Buna-N، نئوپرن یا ماده مشخص شده در پروژه → انتخاب به روغن، آب دریا، آب شیرین، باقیمانده بار، دما و مواد شیمیایی تمیز کننده بستگی دارد.
- عملیات سطح: تمیزکاری با سند بلاست Sa 2½ + پرایمر کارخانهای اپوکسی، گالوانیزه، پولیش یا سیستم پروژه → سازگاری با جوش نصب و پوشش نهایی کشتی باید تأیید شود.
- دامنه سفتی و گواهینامه: طبق ITP تأیید شده و نیاز پروژه → در صورت درخواست و مشروط به تأیید ردهبندی یا دخالت بازرسی موجود است.
- نحوه کار
- پوشش روی حلقه نشیمنگاه جوش داده شده قرار میگیرد → واشر با سطح آببندی پیوسته تماس پیدا میکند → بستهای M20 در الگوی متقاطع سفت میشوند → تراکم توزیع شده مسیر نشت آب یا روغن را میبندد → بستها هنگام نیاز به تمیزکاری یا بازرسی برداشته میشوند.
- کاربردها
- دسترسی به سقف مخزن | دهانه بازرسی عرشه بالایی | دریچه منهول دیواره جداکننده فولادی | دهانه تمیزکاری پوشش دریچه | دسترسی تمیزکاری غلات یا بارهای خشک | بازرسی فضای خالی | دسترسی به مخزن بالاست یا سرویس مشروط به فشار تأیید شده | کشتیهای باری عمومی | کشتیهای فلهبر | تانکرها | قایقهای کاری | پروژههای تعمیر و جایگزینی
- گواهینامهها و مزایا
- گواهینامههای مواد، بازرسی ابعادی، سوابق جوشکاری، سوابق پوشش، مستندات تست سفتی و بازرسی ردهبندی را میتوان طبق نیاز پروژه، نقشه تأیید شده و دامنه بازرسی توافق شده ترتیب داد.
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
نقشه و عکسها
سوالات متداول
س1:
آیا GB 11628-1989 هنوز استاندارد فعلی برای دریچههای منهول دریایی جدید است؟
ج1:
خیر. این یک استاندارد قدیمی است و زمانی که یک کشتی موجود، نقشه تعمیر یا سفارش جایگزینی به طور خاص GB 11628 نوع C را میطلبد، همچنان مرتبط است. پروژههای جدید باید قبل از تولید، استاندارد فعلی یا نقشه کشتیسازی تأیید شده را تأیید کنند.
س2:
آیا "صاف" به این معنی است که هیچ پیچ یا مهرهای بالاتر از صفحه اطراف قرار نمیگیرد؟
ج2:
به طور خودکار خیر. نوع C یک چیدمان پیچدار کمارتفاع یا نصب شده صاف است، اما برجستگی نهایی به جزئیات حلقه نشیمنگاه، فرورفتگی پوشش، طول پیچ، چیدمان مهره و نقشه نصب بستگی دارد. سطح نهایی مورد نیاز باید در استعلام ذکر شود.س3:
آیا این پوشش را میتوان روی هر مخزن یا مرز فشاری استفاده کرد؟ج3:
این دریچه برای کاربردهای منهول ضد آب یا ضد روغن در کشتی در نظر گرفته شده است، نه برای دیگهای بخار یا مخازن تحت فشار. سرویس مخزن، هد مایع، فشار تست، مواد، واشر، ضخامت صفحه، ساختار اطراف و تأیید ردهبندی باید برای نصب واقعی تأیید شود.
