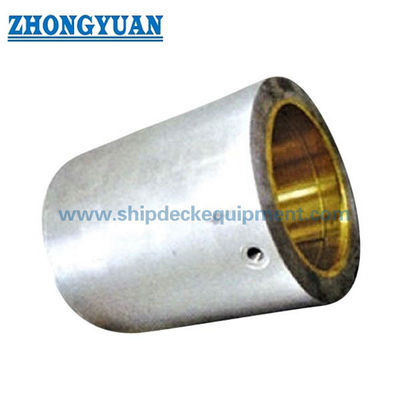

CB 3146 Water Lubricate Lower Rudder Bearing Marine Hydraulic Steering
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | Zhongyuan |
گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
شماره مدل: | استاندارد و سفارشی |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 |
---|---|
قیمت: | As per quotation |
جزئیات بسته بندی: | پالت یا سفارشی |
زمان تحویل: | طبق پیشنهاد |
شرایط پرداخت: | TT ، L/C ، و غیره |
قابلیت ارائه: | برآوردن نیازهای مشتریان |
اطلاعات تکمیلی |
|||
مواد: | ریخته گری فولاد C-Mn، فولاد ملایم، فولاد C-Mn آهنگری | استاندارد: | CB*3146 |
---|---|---|---|
تایپ کنید: | A none ضد آب، B ضد آب | قطر استوک سکان قابل اجرا: | ø 60-200 میلی متر (نوع A)، ø 60-320 میلی متر (نوع B) |
بازرسی: | NDE (تست التراسونیک و معاینه مغناطیسی توسط اپراتورهای واجد شرایط)، بررسی ابعاد | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA |
برجسته: | CB 3146 بلبرینگ سکان پایین,CCS CB 3146 بلبرینگ سکان پایین,CB 3146 CCS Lower Rudder Carrier |
توضیحات محصول
CB 3146روغن کاری آب Lیاتاقان سکان
شرح
یاتاقان سکان پایینی روغن کاری شده با آب CB3146 وسیله ای است که برای حمایت از سکان روی بدنه ثابت شده است. یاتاقان سکان پایینی که در نقطه ای تنظیم می شود که استوک سکان به صفحه بیرونی بدنه نفوذ می کند، معمولاً فقط نیروی شعاعی را تحمل می کند.
مشخصات فنی اصلی
- مواد؛ریخته گری فولاد C-Mn، ریخته گری آهن، فولاد ملایم، مس، برنز
- استاندارد: CB*3146
- نوع: A none waterproof، B ضد آب
- قطر سکان قابل اجرا: ø 60-200mm (نوع A)، ø 60-320mm (نوع B)
- بازرسی: NDE (تست التراسونیک و معاینه مغناطیسی توسط اپراتورهای واجد شرایط)، بررسی ابعاد
- گواهی های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره.
پارامترهای فنی اصلی:
نوع A
دیا استوک رادر. | d1 | d2 | دی | اچ | t1 | تی | تعمیر پیچ و مهره nx d0 |
وزن (کیلوگرم) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10.1 |
80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28.5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | 63.3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95.4 |
ترسیم بلبرینگ سکان تحتانی نوع A
نوع B
دیا استوک رادر. | d1 | d2 | دی | اچ | ساعت | t1 | t2 | تعمیر پیچ و مهره nx d0 |
وزن (کیلوگرم) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | M8 | 8.8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24.9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | 28.9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | 65.8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300.5 |
ترسیم بلبرینگ سکان پایینی نوع B
