GD / گلگیر لاستیکی بالدار برای اسکلههای قابدار و پایانههای دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | gd | قابل اجرا: | ترمینال قاب |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | گلگیر لاستیکی CCS GD Type,گلگیر لاستیکی Type GD,گلگیرهای لاستیکی GD برای اسکله ها |
||
توضیحات محصول

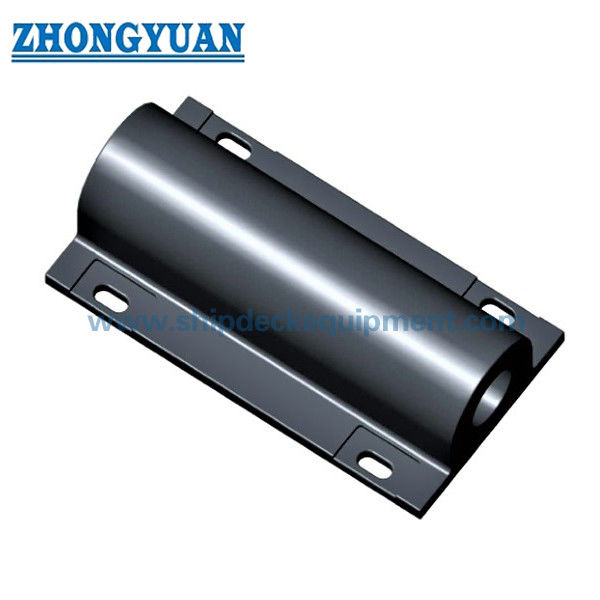

گلندر لاستیکی نوع بال GD برای اسکلههای قابدار و پایانههای دریایی
مرور کلی محصول
گلندر لاستیکی نوع بال GD برای اسکلههای قابدار و پایانههای دریایی یک گلندر پروفیل جامد لاستیکی ثابت است که در دو ارتفاع مقطع اسمی ۲۸۰ و ۳۰۰ میلیمتر، با طولهای کاتالوگ از ۱۰۰۰ تا ۲۵۰۰ میلیمتر عرضه میشود. این پروفیل برای کاربردهای اسکله قابدار و کنار پهلوگیری در نظر گرفته شده است که در آن به یک سطح نصب نسبتاً عریض و یک چیدمان اتصال مستقیم قابل تکرار نیاز است.
جدول عملکرد ارائه شده، نیروی واکنش و جذب انرژی را در فشردگی طراحی ۵۰٪ نشان میدهد. برای هر ارتفاع مقطع، نیروی واکنش و انرژی به طور متناسب با طول کاتالوگ افزایش مییابد و مبنای سادهای برای تطبیق فضای پهلوگیری موجود با ظرفیت گلندر مورد نیاز فراهم میکند.
مشخصات سریع
- نوع محصول: گلندر لاستیکی جامد پروفیل بال GD
- ارتفاع مقطع اسمی: ۲۸۰ میلیمتر | ۳۰۰ میلیمتر
- طول واحدهای کاتالوگ: ۱۰۰۰ | ۱۵۰۰ | ۲۰۰۰ | ۲۵۰۰ میلیمتر
- نقطه عملکرد منتشر شده: فشردگی طراحی ۵۰٪
- محدوده واکنش: ۳۷۱-۱۱۰۲.۵ کیلونیوتن در سری ارائه شده
- محدوده جذب انرژی: ۱۴-۴۴ کیلوژول در سری ارائه شده
- تلرانس عملکرد کاتالوگ: ±۱۰٪
ساختار و پیکربندی
بدنه لاستیکی پروفیل بال | سطح پشتی عریض | موقعیتهای اتصال متعدد در طول | نصب مستقیم به سازه پشتیبان اسکله قابدار / پهلوگیری | در خانوادههای مقطع H280 و H300 عرضه میشود.
مشخصات فنی اصلی:
| انواع | H | B | b | L | Q | P | S | h | T | t | n |
| GD280X 1000L | 280 | 540(600) | 430(490) | 1000 | 150 | 700 | 165/170 | 120 | 82/90 | 41/45 | 1 |
| GD280X 1500L | 280 | 540(600) | 430(490) | 1500 | 150 | 600 | 165/190 | 120 | 82/90 | 41/45 | 2 |
| GD280X 2000L | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280X 2500L | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300X 1000L | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300X 1500L | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300X 2000L | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300X 2500L | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
| انواع | فشردگی طراحی انحراف (%) |
عملکرد | ||
| نیروی واکنش (KN) |
جذب انرژی (KJ) |
تلرانس % |
||
| GD280X 1000L | 50 | 371 | 14 | ±10 |
| GD280X 15OOL | 557 | 21 | ||
| GD280X2000L | 742 | 28 | ||
| GD280X2500L | 927.5 | 35 | ||
| GD300X 1000L | 441 | 17.6 | ||
| GD300X 15OOL | 661.5 | 26.4 | ||
| GD300X2000L | 882 | 35.2 | ||
| GD300X2500L | 1102.5 | 44 | ||
راهنمای انتخاب و استعلام
مرحله ۱ - تأیید خانواده مقطع مورد نیاز: GD280 یا GD300 بر اساس نقشه موجود، عمق در دسترس و هدف عملکرد.
مرحله ۲ - انتخاب طول واحد از ۱۰۰۰ تا ۲۵۰۰ میلیمتر با استفاده از مقادیر واکنش/انرژی ۵۰٪ منتشر شده.
مرحله ۳ - تأیید نوع ابعادی دقیق که در آن جدول منبع مقادیر جایگزین را در پرانتز برای اندازههای اولیه GD280 نشان میدهد.
مرحله ۴ - ارائه نقشه اسکله قابدار / پشتیبانی پهلوگیری، چیدمان سوراخ اتصال، سازه پشتیبان و محیط خوردگی برای انتخاب سختافزار.
مرحله ۵ - تأیید کمیت، الزامات بازرسی / آزمایش، مستندات و مقصد تحویل.
مزایای مهندسی کلیدی
- دو ارتفاع مقطع استاندارد با چهار طول کاتالوگ، یک ماتریس انتخاب فشرده را فراهم میکنند.
- مقادیر واکنش و انرژی ۵۰٪ منتشر شده به طور مداوم با طول گلندر در هر خانواده مقطع مقیاس میشوند.
- پروفیل بال عریض، یک رابط نصب مستقیم پایدار برای چیدمانهای اسکله قابدار و کنار پهلوگیری فراهم میکند.
- ساختار لاستیکی یک تکه ساده، تعداد اجزای سیستم را در مقایسه با سیستمهای گلندر پنل جلو کاهش میدهد.
نصب و رابط سیستم
گلندرهای بال GD مستقیماً به قاب پشتیبان، اسکله یا سازه پهلوگیری متصل میشوند. پیچهای نهایی، واشرها، صفحات پشتیبان، فواصل لبه و جزئیات پشتیبانی محلی از بارهای پروژه و مواد پشتیبان انتخاب میشوند. مقادیر ابعادی جایگزین نشان داده شده در منبع GD280 ارائه شده باید قبل از انتشار یک برنامه سختافزار ثابت، به یک نقشه تأیید شده متصل شوند.
بازرسی و مستندات
کنترل کیفیت پایه شامل بازرسی چشمی، تأیید ابعادی و آزمایش خواص فیزیکی لاستیک است. در جایی که جدول کمی شده نیروی واکنش / جذب انرژی بخشی از مشخصات محصول توافق شده باشد، آزمایش فشردگی در مقیاس کامل میتواند در ITP پروژه گنجانده شود تا عملکرد تضمین شده را تحت شرایط آزمایش تعریف شده تأیید کند.
راهنمای گلندر PIANC ۲۰۲۴ (MarCom WG211) به عنوان مرجع مهندسی فعلی برای اصول طراحی، ساخت و آزمایش سیستم گلندر استفاده میشود. تأیید نوع، گواهینامه محصول، گواهی شخص ثالث و مستندات کلاس تنها زمانی بیان میشوند که دامنه مربوطه توافق و مستند شده باشد.
کاربردها
اسکلههای قابدار | پایانههای دریایی | حفاظت از کنار اسکله | حفاظت از کنار شناور | اسکلههای شناور | نصب گلندرهای پروفیل جایگزین
نقشه و عکسها
سوالات متداول
س۱: مقدار ۵۰٪ به چه معناست؟ — این نقطه فشردگی طراحی ارائه شده است که مقادیر نیروی واکنش و جذب انرژی کاتالوگ در آن بیان میشوند.
س۲: چگونه باید GD280 و GD300 مقایسه شوند؟ — عمق نصب موجود، طول واحد انتخاب شده، جذب انرژی مورد نیاز و نیروی واکنش مجاز را با استفاده از جدول عملکرد ارائه شده مقایسه کنید.
س۳: آیا ابعاد GD280 در پرانتز درجه استاندارد دوم هستند؟ — منبع مقادیر ابعادی جایگزین را نشان میدهد اما نوع دقیق نگاشت آنها را تعریف نمیکند؛ قبل از انتشار یک پیکربندی ثابت از نقشه تأیید شده استفاده کنید.
