گلگیر لاستیکی ذوزنقه ای برای کشتی ها و کناره های اسکله
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | شکل ذوزنقه | قابل اجرا: | کنار کشتی و اسکله |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | فندر لاستیکی Trapezium Marine,سپر لاستیکی CCS Marine,سپر لاستیکی Trapezium برای قایق ها |
||
توضیحات محصول

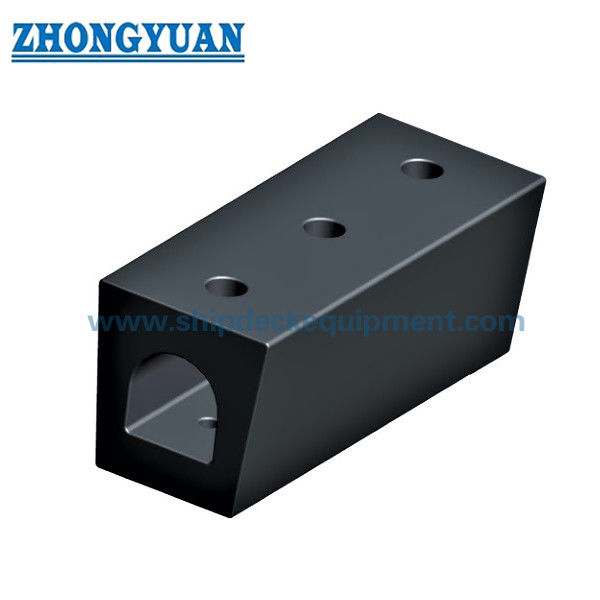

محافظ لاستیک ذوزنقه ای برای کشتی ها و کناره های اسکله
مرور کلی محصول
محافظ لاستیک ذوزنقه ای برای کشتی ها و کناره های اسکله یک پروفیل لاستیکی جامد با مقطع مخروطی برای محافظت از کناره کشتی و اسکله است. سری ارائه شده شامل شش گزینه مقطع است که چهار مورد از آنها دارای ابعاد نصب دقیق و دو پروفیل بزرگتر 500 میلی متری با طول واحد 1500 میلی متری هستند.
این صفحه از اصطلاح توصیفی بین المللی "محافظ لاستیک ذوزنقه ای" استفاده می کند؛ "محافظ لاستیک ذوزنقه ای" به عنوان یک عبارت جستجوی ثانویه حفظ می شود زیرا در منبع ارائه شده ظاهر می شود.
مشخصات سریع
- نوع محصول: محافظ پروفیل لاستیکی جامد ذوزنقه ای / ذوزنقه ای
- محدوده نامی B ارائه شده: 300-500 میلی متر
- محدوده نامی H ارائه شده: 250-500 میلی متر
- ابعاد نصب دقیق برای چهار پروفیل کوچکتر ارائه شده است
- طول واحد ذکر شده برای دو پروفیل 500 میلی متری: 1500 میلی متر
- کاربردها: کناره کشتی و کناره اسکله
- وضعیت انتشار عملکرد: ابعاد ارائه شده؛ جدول کامل واکنش/انرژی عددی ارائه نشده است
ساختار و پیکربندی
مقطع لاستیکی جامد مخروطی / ذوزنقه ای | دهانه داخلی مرکزی / هندسه نصب در پروفیل های دقیق | بدنه پروفیل طولی | نصب مخصوص پروژه به پشتیبانی کشتی یا اسکله.
شکل پروفیل نسبت به عرض تماس خارجی در اندازه های انتخابی، سطح نصب باریک تری را ایجاد می کند. طول نهایی و هندسه نصب باید از نقشه محصول تایید شده برای مقطع انتخابی پیروی کند.
پارامترهای فنی اصلی
|
اندازه اسمی |
B |
B1 |
H |
D |
d |
h |
L (میلی متر) |
|---|---|---|---|---|---|---|---|
| 300 × 250 × 250 | 300 | 250 | 250 | 65 | 30 | 75 | ذکر نشده |
| 400 × 320 × 400 | 400 | 320 | 400 | 80 | 40 | 100 | ذکر نشده |
| 470 × 405 × 405 | 470 | 405 | 405 | 80 | 40 | 120 | ذکر نشده |
| 422 × 187 × 330 | 422 | 187 | 330 | 38 | 64 | 70 | ذکر نشده |
| 500 × 400 × 500 | 500 | 400 | 500 | — | — | — | 1500 |
| 500 × 260 × 500 | 500 | 260 | 500 | — | — | — | 1500 |
راهنمای انتخاب و استعلام
مرحله 1 - مقطع مورد نیاز را از نصب موجود یا فضای نصب موجود تأیید کنید.
مرحله 2 - طول کل، هندسه نصب و اینکه آیا نصب در کناره کشتی یا اسکله است را تأیید کنید.
مرحله 3 - ماده ساختار پشتیبانی، چیدمان پیچ / پشتیبان و جهت تماس مورد انتظار را ارائه دهید.
مرحله 4 - در صورت نیاز به عملکرد کمی، مبنای واکنش / انرژی هدف را ارائه دهید و الزامات محاسبه یا تأیید در مقیاس کامل را مشخص کنید.
مرحله 5 - الزامات مقدار، مستندات، بازرسی و تحویل را تأیید کنید.
مزایای مهندسی کلیدی
- پروفیل مخروطی هندسه تماسی جایگزین را در جایی که پروفیل مربع یا D ساده با فضای نصب موجود مطابقت ندارد، فراهم می کند.
- شش مقطع ارائه شده، ارتفاع اسمی 250-500 میلی متر و روابط عرض پایه متعدد را پوشش می دهد.
- ساختار لاستیکی جامد مستقیم از جایگزینی ساده در کاربردهای کناره کشتی و اسکله پشتیبانی می کند.
- پروفیل های بزرگ 500 میلی متری با طول واحد 1500 میلی متری برای برنامه ریزی پروژه ارائه می شوند.
نصب و رابط سیستم
محافظ ذوزنقه ای با استفاده از سوراخ های مخصوص پروفیل تایید شده و چیدمان پشتیبان به ساختار پشتیبانی کشتی یا اسکله متصل می شود. اندازه نهایی پیچ، فاصله، تقویت موضعی و فاصله نصب از مقطع انتخابی، ماده پشتیبانی و مبنای بار پروژه تعیین می شود.
بازرسی و مستندات
کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است. در مواردی که ماده محصول ارائه شده مبنای عملکرد جدولی قابل اعتماد را فراهم نمی کند، ادعای عددی واکنش / جذب انرژی اضافه نمی شود.
راهنمای مهندسی سیستم محافظ فعلی برای طراحی پروژه و منطق آزمایش استفاده می شود، در حالی که تأیید نوع، گواهینامه محصول، شاهد شخص ثالث و مستندات کلاس تنها در صورتی ذکر می شوند که دامنه مربوطه توافق و مستند شده باشد.
کاربردها
کناره های کشتی | کناره های اسکله | حفاظت از حوض خشک | لبه های حوض شناور | حفاظت از اسکله | محافظ های پروفیل مخروطی جایگزین
نقشه و عکس ها
سوالات متداول
سوال 1: آیا "محافظ لاستیک ذوزنقه ای" همان قصد جستجو را دارد؟ - بله. منبع ارائه شده از "ذوزنقه ای" استفاده می کند، در حالی که "محافظ لاستیک ذوزنقه ای" نام صفحه توصیفی واضح تر است.
سوال 2: چرا D، d و h برای دو پروفیل 500 میلی متری خالی هستند؟ - جدول ارائه شده فقط B، B1، H و L = 1500 را برای آن ردیف ها ذکر می کند؛ ابعاد نصب گمشده حدس زده نمی شوند.
سوال 3: آیا مقادیر واکنش و انرژی منتشر شده اند؟ - جدول عملکرد عددی قابل اعتماد ارائه نشده است. عملکرد کمی باید از محاسبه محصول تایید شده یا مبنای آزمایش حاصل شود.
