گلگیر لاستیکی با روکش UHMW-PE برای قایق‌های تفریحی و قایق‌های کاری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | گلگیر لاستیکی با محافظ صفحه پلی اتیلن | قابل اجرا برای: | کمان و کنار کشتی، برای گلگیرهای قایق بادبانی |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | سپر لاستیکی SGS Marine Rubber,سپر لاستیکی Elastic Marine Rubber,سپر لاستیکی قایق OEM |
||
توضیحات محصول

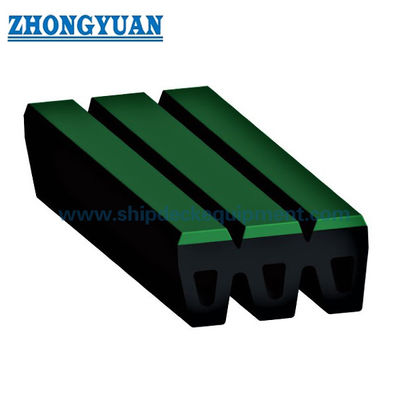

محافظ لاستیکی با روکش UHMW-PE برای قایق‌های تفریحی و قایق‌های کاری
مرور کلی محصول
محافظ لاستیکی با روکش UHMW-PE برای قایق‌های تفریحی و قایق‌های کاری یک محافظ لاستیکی فشرده نصب شده بر روی شناور با سطح تماس پلی‌اتیلنی با اصطکاک کم است. پروفیل ارائه شده از بدنه لاستیکی قالب‌گیری شده با صفحه روکش UHMW-PE که به سطح تماس شناور متصل شده است، استفاده می‌کند و اصطکاک مستقیم لاستیک به بدنه را در جایی که تماس لغزشی مکرر ممکن است رخ دهد، کاهش می‌دهد.
سری ارائه شده شامل دو پروفیل اسمی با عرض ۲۴۰ میلی‌متر با ارتفاع لاستیک ۱۰۰ میلی‌متر و ۱۲۰ میلی‌متر است. نقشه منبع، UHMW-PE را در سطح تماس مشخص می‌کند و حداکثر طول واحد ذکر شده را به ترتیب ۴۹۰ میلی‌متر و ۷۱۰ میلی‌متر نشان می‌دهد.
مشخصات سریع
- نوع محصول: محافظ لاستیکی نصب شده بر روی شناور با سطح تماس UHMW-PE
- پروفیل‌های اسمی ارائه شده: ۲۴۰ × ۱۰۰ میلی‌متر | ۲۴۰ × ۱۲۰ میلی‌متر
- حداکثر طول واحد ذکر شده: ≤۴۹۰ میلی‌متر | ≤۷۱۰ میلی‌متر
- جنس روکش: UHMW-PE بکر سیاه مقاوم در برابر اشعه ماوراء بنفش
- کاربرد اصلی: محافظت از دماغه / کناره قایق‌های تفریحی، قایق‌های کاری و شناورها
- اصل تماس: سطح PE قابل تعویض / مکانیکی ثابت با اصطکاک کم بر روی بدنه لاستیکی جاذب انرژی
ساختار و پیکربندی
بدنه لاستیکی جامد قالب‌گیری شده | سطح جلویی پروفیل‌دار | صفحه / پد روکش UHMW-PE | رابط اتصال مکانیکی | پایه نصب در سمت شناور. محصول منبع به عنوان همان خانواده محافظ‌های بزرگ بین‌المللی قایق‌های یدک‌کش نوع M در نظر گرفته نمی‌شود؛ بنابراین صفحه عمومی آن به جای حرف مدل منبع، با ساختار روکش‌دار UHMW-PE نام‌گذاری شده است.
سطح تماس UHMW-PE یک رابط لغزشی با اصطکاک کمتر و مقاومت سایشی بهبود یافته در مقایسه با تماس مستقیم لاستیک را فراهم می‌کند. ضخامت نهایی PE، جزئیات اتصال فرو رفته و جنس بست‌ها برای تناسب با هندسه محافظ ارائه شده و ساختار شناور انتخاب می‌شوند.
پارامترهای فنی اصلی
سری ارائه شده – ابعاد اصلی
|
اندازه اسمی |
B (میلی‌متر) |
B1 (میلی‌متر) |
H (میلی‌متر) |
H1 (میلی‌متر) |
h (میلی‌متر) |
حداکثر L (میلی‌متر) |
|---|---|---|---|---|---|---|
| ۲۴۰ × ۱۰۰ | ۲۴۰ | ۱۷۷ | ۱۰۰ | ۲۴ | ۱۸ | ≤۴۹۰ |
| ۲۴۰ × ۱۲۰ | ۲۴۰ | ۱۷۲ | ۱۲۰ | ۳۵ | ۲۵ | ≤۷۱۰ |
راهنمای انتخاب و استعلام
مرحله ۱ – نوع شناور، محل قرارگیری دماغه / کناره، عرض نصب موجود و طول تماس محافظ مورد نیاز را تأیید کنید.
مرحله ۲ – پروفیل ۲۴۰ × ۱۰۰ یا ۲۴۰ × ۱۲۰ را بر اساس عمق موجود و هندسه تعویض انتخاب کنید.
مرحله ۳ – ضخامت روکش UHMW-PE، روش اتصال، جنس بست و اینکه آیا روکش باید در حین سرویس قابل تعویض باشد را تأیید کنید.
مرحله ۴ – ساختار پشتیبانی در سمت شناور / نقشه نصب و مبنای بار تماس یا وظیفه لغزش مورد نیاز را ارائه دهید.
مرحله ۵ – تعداد، دامنه بازرسی / مستندات، مقصد تحویل و تاریخ تحویل مورد نیاز را تأیید کنید.
مزایای مهندسی کلیدی
- سطح تماس UHMW-PE اصطکاک را کاهش می‌دهد و در برابر سایش لغزشی در سطح تماس شناور مقاومت می‌کند.
- پروفیل لاستیکی فشرده، انعطاف‌پذیری را در پشت سطح لغزنده PE برای محافظت از قایق‌های تفریحی و قایق‌های کاری فراهم می‌کند.
- دو ارتفاع ارائه شده امکان انتخاب برای عمق‌های نصب مختلف را بدون ایجاد صفحات نازک جداگانه فراهم می‌کند.
- اتصال مکانیکی روکش به اجزا اجازه می‌دهد تا PE و بدنه لاستیکی به عنوان قطعات سرویس مجزا مهندسی شوند.
نصب و رابط سیستم
بدنه لاستیکی به ساختار پشتیبانی سمت شناور متصل می‌شود و روکش UHMW-PE در سطح تماس قرار می‌گیرد. اندازه نهایی پیچ، جزئیات فرو رفتگی، ضخامت PE، ساختار پشتیبانی و حفاظت در برابر خوردگی مخصوص پروژه هستند و باید با نقشه شناور و بارهای لغزش مورد انتظار مطابقت داشته باشند.
بازرسی و مستندات
کنترل کیفیت پایه شامل بازرسی چشمی، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است. در جایی که مواد محصول ارائه شده مبنای عملکرد قابل اعتماد جدول‌بندی شده‌ای را ارائه نمی‌دهند، ادعای نیروی واکنش / جذب انرژی عددی اضافه نمی‌شود.
راهنمای مهندسی سیستم محافظ فعلی برای منطق طراحی و آزمایش پروژه استفاده می‌شود، در حالی که تأیید نوع، گواهینامه محصول، نظارت شخص ثالث و مستندات کلاس تنها زمانی بیان می‌شوند که دامنه مربوطه توافق و مستند شده باشد.
کاربردها
قایق‌های تفریحی | قایق‌های کاری | شناورهای خدماتی | محافظت از دماغه شناور | نوارهای لغزشی کناره | نصب محافظ‌های اصطکاک کم جایگزین
نقشه و عکس‌ها
سوالات متداول
سوال ۱: چرا از UHMW-PE در سطح تماس استفاده می‌شود؟ — این ماده یک سطح لغزشی با اصطکاک کم و مقاوم در برابر سایش را فراهم می‌کند که تماس لغزشی مستقیم لاستیک را کاهش می‌دهد.
سوال ۲: آیا این صفحه با محافظ قایق یدک‌کش بزرگ نوع M معمولی یکسان است؟ — خیر. محصول ارائه شده یک پروفیل لاستیکی فشرده با روکش UHMW-PE است؛ صفحه به طور عمدی از سیستم مدل محافظ M سازنده دیگر استفاده نمی‌کند.
سوال ۳: آیا ضخامت PE ثابت است؟ — نقشه محصول منبع ضخامت استانداردی را بیان نمی‌کند. این باید برای بار تماس واقعی، تلورانس سایش و جزئیات اتصال انتخاب و تأیید شود.
