محافظ لاستیکی مستطیلی برای کشتیها و پایانههای دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | SD | قابل اجرا: | سمت کشتی، حوض خشک، اسکله شناور، سمت اسکله |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | محافظ های سپر اسکله قایق لاستیکی,محافظ های سپر اسکله قایق لاستیکی,گلگیر لاستیکی اسکله SGS |
||
توضیحات محصول

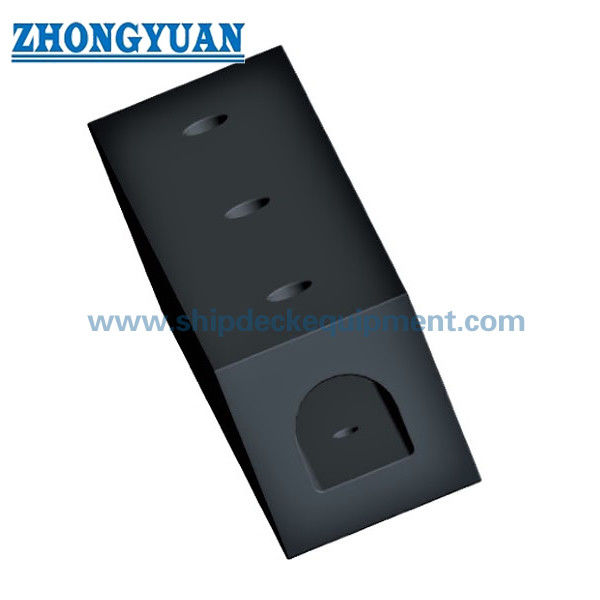

گلگیر لاستیکی مستطیلی برای کشتیها و پایانههای دریایی
مرور کلی محصول
گلگیرهای لاستیکی مربعی و مستطیلی برای کشتیها و پایانههای دریایی دو خانواده پروفیل لاستیکی جامد مرتبط را در یک صفحه ترکیب میکنند تا از محتوای تکراری و کممحتوا جلوگیری شود. سری مربعی ارائه شده از کد منبع SC استفاده میکند، در حالی که سری مستطیلی از SD استفاده میکند. هر دو برای حفاظت از کنار کشتی، حوض خشک، حوض شناور و کنار اسکله در نظر گرفته شدهاند.
سری مرجع 1000 میلیمتری ارائه شده، مقاطع اسمی 150، 200، 250، 300 و 400 میلیمتری را پوشش میدهد. اسناد منبع شامل منحنیهای عملکرد عمومی هستند اما جدول کامل نیروی واکنش / جذب انرژی عددی را ارائه نمیدهند، بنابراین انتخاب در این صفحه بر اساس ابعاد و تأیید عملکرد خاص پروژه است.
مشخصات سریع
- نوع محصول: گلگیر پروفیل لاستیکی جامد مربعی / مستطیلی
- سری ارائه شده: پروفیل مربعی SC | پروفیل مستطیلی SD
- اندازههای مقطع اسمی: 150 تا 400 میلیمتر
- طول مرجع کاتالوگ: 1000 میلیمتر
- تعداد معمول سوراخ در جدول ارائه شده: 3 سوراخ در واحد 1000 میلیمتری
- کاربردها: کنار کشتی، حوض خشک، حوض شناور و کنار اسکله
- دادههای عملکرد: منحنی منبع موجود است؛ جدول عددی کامل قابل اعتماد ارائه نشده است
ساختار و پیکربندی
بدنه لاستیکی جامد مربعی / مستطیلی | هندسه اتصال مرکزی یا جاسازی شده مطابق با نقشه پروفیل ارائه شده | موقعیتهای پیچ تکراری در طول 1000 میلیمتری | توسعه خاص پروژه به طولها / مقاطع دیگر در صورت نیاز.
کدهای منبع SC و SD فقط به عنوان مرجع سری نگهداری میشوند. نام صفحه عمومی از نامهای پروفیل بینالمللی توصیفی استفاده میکند تا از سردرگمی با خانواده محصول جداگانه Super Cell که در برخی اسناد قدیمی از SC به عنوان مخفف استفاده میکند، جلوگیری شود.
مشخصات فنی اصلی:
| انواع | H | B | L | سوراخها | Q | C | h | D | d | ملاحظات |
| SD150X1000 | 150 | J 50 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | گلگیرها با مشخصات دیگر قابل بحث با |
| SD200X1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 65 | 28 | |
| SD250X1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| SD300X1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| SD400X1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
راهنمای انتخاب و استعلام
مرحله 1 - تأیید کنید که آیا نقشه جایگزینی / ساخت جدید به پروفیل مربعی یا مستطیلی نیاز دارد.
مرحله 2 - ابعاد مقطع، طول، چیدمان سوراخ اتصال و فاصله محلی مورد نیاز را تأیید کنید.
مرحله 3 - ساختار پشتیبان، چیدمان پیچ / صفحه پشتی و جهت تماس مورد انتظار را ارائه دهید.
مرحله 4 - در صورت نیاز به عملکرد کمی، هدف واکنش / انرژی پروژه را ارائه دهید و مبنای محاسبه یا تأیید در مقیاس کامل مورد نیاز را مشخص کنید.
مرحله 5 - مقدار، دامنه بازرسی / مستندات و مقصد تحویل را تأیید کنید.
مزایای مهندسی کلیدی
- هندسه لاستیکی جامد ساده برای کارهای جایگزینی و نصب مستقیم ساده مناسب است.
- محدوده مقطع رایج 150 تا 400 میلیمتر از چیدمانهای متعدد محافظت از کنار کشتی، اسکله و کنار اسکله پشتیبانی میکند.
- انواع مربعی و مستطیلی را میتوان در یک صفحه انتخاب مدیریت کرد بدون اینکه صفحات کلیدواژه تکراری ایجاد شود.
- اتصال و طول را میتوان با ساختار پشتیبان موجود هماهنگ کرد، مشروط بر تأیید مهندسی.
نصب و رابط سیستم
پروفیلهای مربعی و مستطیلی با استفاده از الگوی سوراخ ارائه شده یا یک نوع تأیید شده توسط پروژه مستقیماً به سازههای کشتی یا پهلوگاه متصل میشوند. پیچهای نهایی، صفحات پشتی، فواصل لبه و تقویتکنندهها به مواد پشتیبان و بارهای طراحی بستگی دارند.
بازرسی و مستندات
کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعاد و آزمایش خواص فیزیکی لاستیک است. در مواردی که مواد محصول ارائه شده مبنای عملکرد جدولی قابل اعتماد را فراهم نمیکنند، ادعای نیروی واکنش / جذب انرژی عددی اضافه نمیشود.
راهنمایی مهندسی سیستم گلگیر فعلی برای منطق طراحی و آزمایش پروژه استفاده میشود، در حالی که تأیید نوع، گواهینامه محصول، نظارت شخص ثالث و مستندات کلاس فقط در صورتی بیان میشوند که دامنه مربوطه توافق و مستند شده باشد.
کاربردها
کنار کشتیها | حوضهای خشک | حوضهای شناور | لبههای اسکله | اسکلههای قایق کاری | نصب گلگیرهای پروفیل جایگزین
نقشه و عکسها
سوالات متداول
سوال 1: چرا گلگیرهای مربعی و مستطیلی در یک صفحه هستند؟ — محدودههای ارائه شده و قصد جستجوی آنها به شدت همپوشانی دارند؛ ترکیب آنها از صفحات کممحتوای تکراری جلوگیری میکند و در عین حال جداول سری SC/SD را حفظ میکند.
سوال 2: آیا کد منبع SC همان Super Cell است؟ — خیر. در اینجا SC یک کد منبع قدیمی برای پروفیل مربعی است. URL عمومی و عنوان صفحه از SC به عنوان شناسه اصلی استفاده نمیکنند.
سوال 3: آیا مقادیر واکنش و انرژی موجود است؟ — اسناد ارائه شده شامل منحنیهای عملکرد هستند اما جدول عددی کامل ندارند؛ عملکرد کمی باید فقط از یک محاسبه محصول تأیید شده یا مبنای آزمایش اضافه شود.
