گلگیر لاستیکی نوع D برای کشتی‌ها و پایانه‌های دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | دی دی، دی سی | قابل اجرا برای: | قاب اسکله و نصب بدنه کشتی |
|---|---|---|---|
| گواهی: | CCS, BV, ABS and SGS | ||
| برجسته کردن: | گلگیر لاستیکی نوع d سیاه,گلگیر لاستیکی داک نوع d,گلگیر لاستیکی کشتی d |
||
توضیحات محصول
محافظ لاستیکی نوع D برای کشتی‌ها و پایانه‌های دریایی
مرور کلی محصول

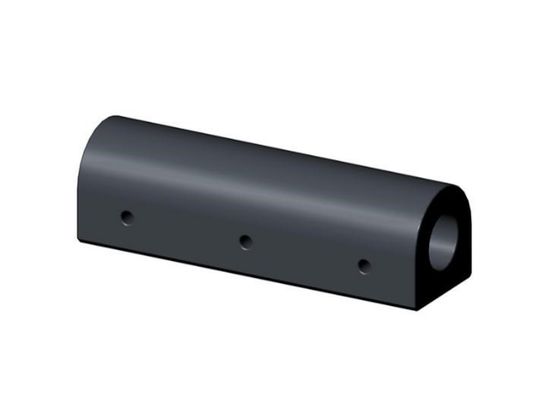

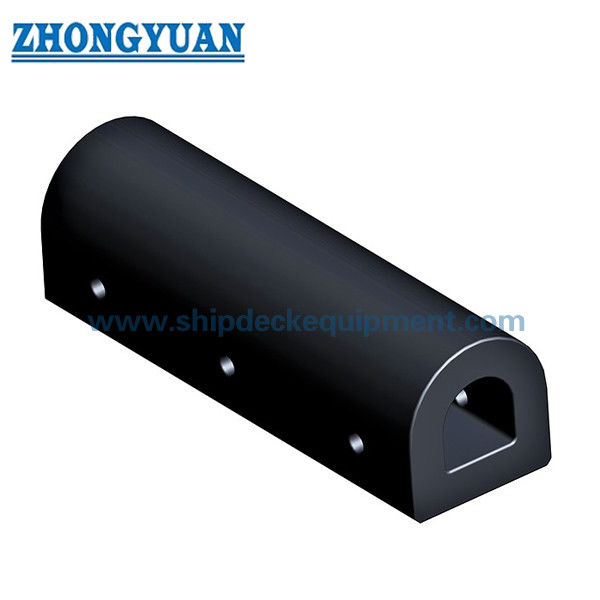

محافظ لاستیکی نوع D برای کشتی‌ها و پایانه‌های دریایی یک پروفیل فشرده لاستیکی جامد برای محافظت از کنار کشتی، اسکله قاب و اسکله است. این خانواده شامل انواع پروفیل DD و DC است: پیکربندی DD از یک پروفیل خارجی به شکل D با یک دهانه داخلی به شکل D استفاده می‌کند، در حالی که پیکربندی DC از یک پروفیل خارجی به شکل D با یک سوراخ مرکزی دایره‌ای استفاده می‌کند.
محدوده ابعادی ارائه شده شامل مقاطع اسمی از تقریباً 125 تا 500 میلی‌متر، با طول‌های مرجع کاتالوگ 1000 میلی‌متر و طول‌های بلندتر مخصوص پروژه که با توافق در دسترس است، می‌باشد. سری عملکرد DC ارائه شده، نیروی واکنش و جذب انرژی را در فشردگی طراحی 40% برای DC150 تا DC500 فراهم می‌کند.
مشخصات سریع
- خانواده محصول: محافظ لاستیکی جامد پروفیل D
- پیکربندی‌های اصلی: نوع DD | نوع DC | نوع خاص DO-B
- محدوده ارتفاع / عرض مرجع کاتالوگ: تقریباً 125-500 میلی‌متر برای پروفیل‌های DD/DC
- نقطه عملکرد منتشر شده DC: فشردگی طراحی 40%
- محدوده واکنش منتشر شده DC: 82-273 کیلونیوتن در هر 1000 میلی‌متر طول مرجع
- محدوده انرژی منتشر شده DC: 1.9-21.5 کیلوژول در هر 1000 میلی‌متر طول مرجع
- تلرانس عملکرد کاتالوگ: ±10%
ساختار و پیکربندی
DD: پروفیل خارجی به شکل D با دهانه داخلی به شکل D | DC: پروفیل خارجی به شکل D با سوراخ مرکزی دایره‌ای | DO-B: پروفیل خاص با کناره باز / قوسی شکل که به عنوان یک نوع ابعادی جداگانه در خانواده گسترده‌تر پروفیل D ارائه می‌شود.
محافظ‌های D و DC به عنوان محصولات لاستیکی جامد قالب‌گیری شده و ولکانیزه در نظر گرفته می‌شوند. عبارت فرآیند سیم‌پیچی عمومی قبلی برای این خانواده استفاده نمی‌شود.
پارامترهای فنی اصلی
ابعاد مرجع ارائه شده پروفیل DD / D
|
نوع |
ارتفاع |
عرض |
طول |
سوراخ‌ها |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300-400 | 100-150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300-400 | 100-150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300-400 | 100-150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300-400 | 100-150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300-400 | 100-150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300-400 | 100-150 | 125 | 90 | 45 |
عملکرد پذیرفته شده نوع DD در فشردگی 40%
مقادیر عملکرد DD زیر به عنوان مراجع کاتالوگ وب‌سایت Zhongyuan پس از بررسی متقابل مهندسی از منابع متعدد و تأیید کاربر پذیرفته شده‌اند. مقادیر در هر متر طول محافظ بیان شده‌اند. پذیرش سفارش نهایی تابع مشخصات آزمایش / بازرسی پروژه توافق شده است.
|
نوع |
فشردگی طراحی (%) |
نیروی واکنش (kN/m) |
جذب انرژی (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
عملکرد منتشر شده نوع DC در فشردگی 40%
|
نوع |
فشردگی طراحی (%) |
نیروی واکنش (kN) |
جذب انرژی (kJ) |
تلرانس |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ±10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ±10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ±10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ±10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ±10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ±10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ±10% |
نوع خاص DO-B
|
نوع |
عرض |
B1 |
ارتفاع |
d |
h |
C |
Q |
حداکثر طول |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
راهنمای انتخاب و استعلام
مرحله 1 - تأیید پروفیل مورد نیاز: DD، DC یا DO-B بر اساس هندسه کشتی / اسکله و نیاز به جایگزینی.
مرحله 2 - تأیید اندازه مقطع و طول کل. برای انتخاب مبتنی بر عملکرد، از جدول DC 40% فقط در صورتی استفاده کنید که پروفیل و طول انتخاب شده با سری منتشر شده مطابقت داشته باشد.
مرحله 3 - ارائه نقشه نصب، چیدمان سوراخ‌های اتصال، مواد پشتیبان و فاصله لبه موجود.
مرحله 4 - بیان جهت تماس عملیاتی، شرایط سایش، حرکت مورد انتظار کشتی و هرگونه نیاز به جایگزینی/تعویض.
مرحله 5 - تأیید مقدار، مستندات، دامنه بازرسی و مقصد تحویل.
مزایای مهندسی کلیدی
- هندسه فشرده پروفیل D برای عمق نصب محدود و چیدمان‌های کنار کشتی / اسکله قاب مناسب است.
- گزینه‌های مرکز باز DD و DC اجازه می‌دهند تا همان مفهوم پروفیل خارجی با سختی و الزامات نصب متفاوت مطابقت داده شود.
- سری DC ارائه شده داده‌های نیروی واکنش و جذب انرژی 40% را مستقیماً جدول‌بندی شده ارائه می‌دهد به جای اینکه فقط به ادعاهای توصیفی تکیه کند.
- طول پروفیل و چیدمان‌های اتصال را می‌توان با ساختار پشتیبان واقعی با تأیید مهندسی تطبیق داد.
نصب و رابط سیستم
محافظ‌های پروفیل D معمولاً از طریق اتصالات پیچ یا اتصالات مخصوص پروژه به سازه‌های پشتیبان فولادی یا بتنی متصل می‌شوند. اندازه نهایی پیچ، فاصله سوراخ‌ها، ساختار پشتیبان، فاصله لبه و تقویت موضعی باید با پروفیل انتخاب شده، بار سرویس و مواد پشتیبان مطابقت داشته باشد.
بازرسی و مستندات
کنترل کیفیت پایه شامل بازرسی بصری، تأیید ابعادی و آزمایش خواص فیزیکی لاستیک است. در جایی که جدول نیروی واکنش / جذب انرژی کمی شده بخشی از مشخصات محصول توافق شده باشد، آزمایش فشردگی در مقیاس کامل می‌تواند در ITP پروژه گنجانده شود تا عملکرد تضمین شده را تحت شرایط آزمایش تعریف شده تأیید کند.
دستورالعمل‌های محافظ PIANC 2024 (MarCom WG211) به عنوان مرجع مهندسی فعلی برای اصول طراحی، ساخت و آزمایش سیستم محافظ استفاده می‌شوند. تأیید نوع، گواهینامه محصول، شاهد شخص ثالث و مستندات کلاس فقط زمانی بیان می‌شوند که دامنه مربوطه توافق و مستند شده باشد.
کاربردها
کناره‌های کشتی | محافظت از کنار قایق‌های یدک‌کش و کاری | اسکله‌های قاب | اسکله‌های شناور | لبه‌های اسکله | محافظت از قایق‌های تفریحی / اسکورت | پروژه‌های جایگزینی محافظ
نقشه و عکس‌ها
سوالات متداول
سوال 1: تفاوت بین محافظ‌های DD و DC چیست؟ - هر دو از پروفیل خارجی به شکل D استفاده می‌کنند. DD از دهانه داخلی به شکل D استفاده می‌کند، در حالی که DC از سوراخ مرکزی دایره‌ای استفاده می‌کند.
سوال 2: آیا عملکرد DC 40% ذکر شده را می‌توان برای هر نوع پروفیل D اعمال کرد؟ - خیر. از مقادیر منتشر شده فقط برای سری DC مربوطه استفاده کنید مگر اینکه تأیید عملکرد جداگانه ارائه شود.
سوال 3: آیا می‌توان طول‌های سفارشی را ارائه داد؟ - طول و چیدمان اتصال را می‌توان برای پروژه مورد بحث قرار داد، اما عملکرد و اتصال سازه‌ای باید برای پیکربندی نهایی تأیید شود.
