واحد برق هیدرولیک پایین درب اسپلیت بارج
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| گواهی کلاس: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره | فشار کاری: | 32MPa، حداکثر 42MPa |
|---|---|---|---|
| برق نصب شده: | 22 کیلو وات | ||
| برجسته کردن: | سیستم پاور هیدرولیک 22 کیلو وات,سیستم پاور هیدرولیک 32 مگاپاسکال,واحد بسته هیدرولیک 30 اسب بخار |
||
توضیحات محصول

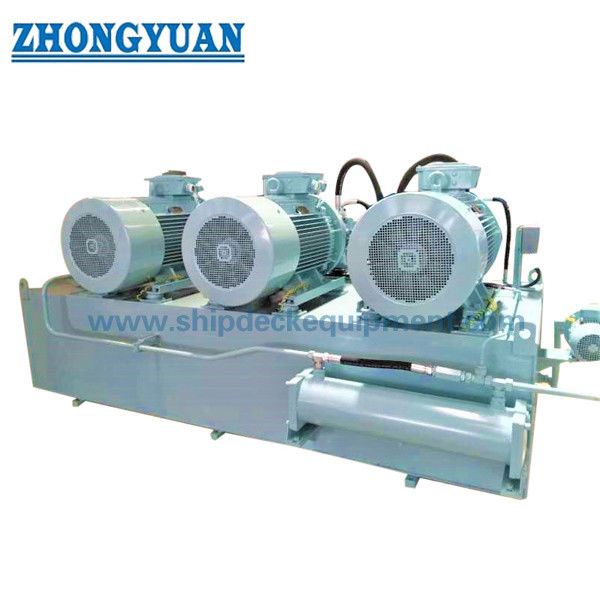

واحد برق هیدرولیک پایین درب اسپلیت بارج
شرح
واحد قدرت هیدرولیک پایین درب اسپلیت برای راندن سیلندرهای بدنه باز و سایر سیلندرهای هیدرولیک با کاربرد خاص استفاده می شود.این سیستم هیدرولیک از پمپ هیدرولیک، گروه سوپاپ کنترل، گروه شیر دیفرانسیل، گروه شیر نگهدارنده فشار سیلندر روغن هیدرولیک، گروه شیر اضافه بار سیلندر روغن هیدرولیک، سیلندر روغن هیدرولیک و غیره تشکیل شده است. به منظور اطمینان از عملکرد فنی و عملکردهای سیلندر روغن می تواند بهترین نتایج را به دست آورد، سیستم توسط یک پمپ قدرت ثابت باز کنترل می شود و اجزای کلیدی دریچه های وارداتی هستند.این سیستم عمدتاً از دو پمپ هیدرولیک 11 کیلوواتی با موتور 11 کیلوواتی تشکیل شده است و شیر کنترل هیدرولیک مربوطه سیلندر را برای باز و بسته کردن بدنه هدایت می کند.علاوه بر این، سیلندرها مجهز به بلوک سوپاپ برای نگهداری فشار، اضافه بار، دیفرانسیل و ضد کاویتاسیون هستند.
مشخصات فنی اصلی:
گواهی کلاس: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA، و غیره.
1. فشار کاری سیستم هیدرولیک حدود 32MPa است و حداکثر فشار روی 42MPa تنظیم شده است.
2. مخزن سوخت 1500 لیتر گنجایش دارد.
مجموع توان نصب شده سیستم تقریباً 22 کیلو وات است.
3. پارامترهای فشار اصلی هر سیلندر
| سیلندر | فشار طراحی | فشار کاری | |
| 3.1 | سیلندر بدنه باز | 42 مگا پاسکال | 32 مگا پاسکال |
4. محاسبه
2. محتوای تامین سیستم هیدرولیک (یک مجموعه کشتی)
1) نیروگاه هیدرولیک شامل:
1.1 یک مجموعه مخزن سوخت اصلی، 1500 لیتر، شامل:
الف) سنج های سطح مایع، سنج های دمای روغن، فیلترهای هوا، بخاری ها و غیره؛
ب) فیلتر روغن برگشتی دارای نمایشگر گرفتگی و زنگ هشدار است.
ج) هشدار دمای بالا، هشدار سطح مایع؛
1.2 موتور پمپ + مجموعه شیر کنترل فشار (موتور 2x11 کیلووات + پمپ 20YC) 2 مجموعه
2) گروه شیر کنترل، اقدامات محرک زیر را کنترل کنید:
2.1 سیلندر بدنه باز 2
کلیه لوله های فولادی خط لوله میانی و شیلنگ های اتصال باید توسط سازنده با مشخصات فنی ارائه شده توسط کارخانه کشتی سازی ارائه شود.
لیست اجزای سیستم هیدرولیک به شرح زیر است:
| S/N | تعداد | نام | مدل | محل مبدا |
| 1 | - | گروه مخزن سوخت اصلی | ||
| 1.01 | 1 | مخزن سوخت 1500 لیتری کربن فولادی | L-1 500 | شانگهای |
| 1.02 | 1 | درپوش مخزن سوخت | AB40-19/580A-AL/M | چین |
| 1.03 | 1 | نشانگر سطح روغن | AB31-23/C1950 | سپیده دم |
| 1.04 | 2 | شیر قطع کننده | KHNVN-G2-2233 | چین |
| 1.05 | 1 | فیلتر هوا | ELFP5G10W4.X | سپیده دم |
| 1.06 | 1 | بخاری | AB32-10/3D380 | چین |
| 1.07 | 1 | تغییر سطح | AB31-04/1200 | در کشور |
| 1.08 | 1 | کلید دمای روغن | AB31-14/3-1A2A3A-Z6 | در کشور |
| 1.09 | 1 | شیر قطع کننده | ABZAS-125-016-GP-1X/M | در کشور |
| 1.10 | 1 | شیر توپی | KHNVN-G3/4-2233-12X با سوئیچ محدود | چین |
| 1.11 | 1 | شیر قطع کننده | ABZAS-125-016-GP-1X/M | چین |
| 1.12 | 1 | جعبه اتصال | چین | |
| 2 | - | واحد پمپ هیدرولیک اصلی | ||
| 2.01 | 2 | موتور | 11 کیلو وات، 380 ولت، 50 هرتز،.1 50 0 دور در دقیقه | آنهویی جنوبی |
| 2.02 | 2 | پمپ هیدرولیک | 20YC14-1B | منبع انرژی |
| 2.03 | 2 | پوشش زنگ | چین | |
| 2.04 | 2 | جفت | چین | |
| 2.05 | 8 | پایه های تعلیق | AB33-11/D4-60 | چین |
| 2.06 | 2 | مفصل الاستیک | AB22-31/125-16NM | چین |
| 2.07 | 4 | شیلنگ خلبان اصلی | L=800mm | ایتالیا |
| 2.08 | 3 | لوله اصلی تخلیه شلنگ | L=500mm | ایتالیا |
| 2.09 | 3 | فشار اصلی شیلنگ | L=800mm | ایتالیا |
| 2.10 | 3 | مکش شیلنگ | L=500mm | ایتالیا |
| 2.11 | 3 | فشار شلنگ | L=500mm | ایتالیا |
| 3 | - | گروه شیر کنترل اصلی | ||
| 3.01 | 1 | دریچه ی بلوک | Z D25-Exxx | شانگهای |
| 3.02 | 1 | شیر تسکین دهنده | DB 30-2-5 X/315X | ایالات متحده |
| 3.03 | 1 | سوپاپ معکوس | 4WE 6 H6X/EG24N9K4 | ایالات متحده |
| 3.04 | 1 | شیر چک | S 52 P2-1X/ | ایالات متحده |
| 3.05 | 1 | فشارسنج و شیلنگ | 0-400 بار، 63 میلی متر | آلمان |
| 3.06 | 1 | شیر قطع کننده | DV-08-01.X/0 | آلمان |
| 3.07 | 1 | سنسور فشار | HM17-1X/250-C/V0/0 | ایالات متحده |
| 3.08 | 1 | شیر تسکین دهنده | DBDS 6 K1X/100 | آلمان |
| 3.09 | 1 | فشارسنج و شیلنگ | 0- 400 بار، 63 میلی متر | زشنگ |
| 3.10 | 1 | آکومولاتور | SB330-XXA1/112U-330A | ایالات متحده |
| 3.11 | 1 | سوئیچ فشار | HED 1 OA4X/350 | زشنگ |
| 3.12 | 1 | سوپاپ معکوس | H-4WEH 25 J6X/6EG24N9ETK4 | زشنگ |
| 3.13 | 1 | شیر چک | M-SR 30 KE05-1X/ | چین |
| 3.14 | 1 | فشارسنج و شیلنگ | 0-250 بار، 63 میلی متر | چین |
| 3.15 | 1 | جعبه اتصال | شانگهای | |
| 4 | - | فیلتر روغن برگشتی | ||
| 4.01 | 2 | شیر چک | S 52 F2-1X/ | چین |
| 4.02 | 2 | شیر قطع کننده | ABZAS-100-016-G-1X/M | چین |
| 4.03 | 1 | فیلتر روغن برگشتی | RFLDBN/HC50CAT10D1.X/-L24 | سپیده دم |
| 5 | - | گروه شیر سیلندر | ||
| 5.01 | 1 | دریچه ی بلوک | MD25-Exxx | شانگهای |
| 5.02 | 1 | شیر توپی برقی | 4WEH XX J4X/6EG24N9ETK4 | آلمان |
| 5.03 | 1 | دریچه اطمینان | RDDA-LAN | ایالات متحده |
3 پارامترهای پیکربندی اصلی سیستم
ظرفیت مخزن سوخت: 1500 لیتر
مجموع توان نصب شده: حدود 22 کیلو وات
ولتاژ تغذیه: 400 ولت در 50 هرتز
پیکربندی پمپ اصلی: 2 پمپ متغیر پیستون محوری با قدرت ثابت
موتور 11 کیلو وات، 400 ولت، 50 هرتز، 1450 دور در دقیقه، IP55، کلاس F.
(2 واحد کار می کند)
ولتاژ شیر برقی: ولتاژ DC 24 ولت
چهار، مشخصات سیلندر کنترل
1) سیلندر بدنه باز: 2
مدل: سیلندر دو کاره تک میله ای FS118 480/200-1850
فشار طراحی: 32 مگاپاسکال
فشار تست: 42MPa
روش نصب: اتصال گوشواره در دو انتها، با بلبرینگ مفصل
درمان سطح میله پیستون: عملیات خاموش کردن و تمپرینگ، آبکاری دو لایه
محافظ غلاف میله پیستون.آستین لاستیکی ضد شن، مقاوم در برابر روغن، مقاوم در برابر قلیایی و مقاوم در برابر اسید است و دوره استفاده موثر کمتر از 4 سال نیست.
مهر در زیر آب کار می کند
1. فلنج های رابط یا اتصالات لوله قطعات یا مجموعه های روی سیستم هیدرولیک همگی توسط کارخانه کشتی سازی ارائه می شوند.
2. لوله های فولادی، شیلنگ ها، فلنج ها، اتصالات لوله یا سایر اتصالات لوله در خطوط لوله سیستم هیدرولیک همگی توسط کارخانه کشتی سازی ارائه می شوند.
3. کابل ها، کابل های مخصوص یا سایر لوازم جانبی کابل روی خطوط لوله سیستم برق، همگی توسط کارخانه کشتی سازی ارائه می شوند.
4. سیستم راه اندازی و کنترل الکتریکی باید توسط یک تامین کننده سیستم الکتریکی با تجربه عملکرد قبلی ارائه شود
5. تجهیزات شستشوی لوله و تست فشار توسط کارخانه کشتی سازی ارائه می شود.
نقشه واحد برق هیدرولیک پایین درب اسپلیت بارج
