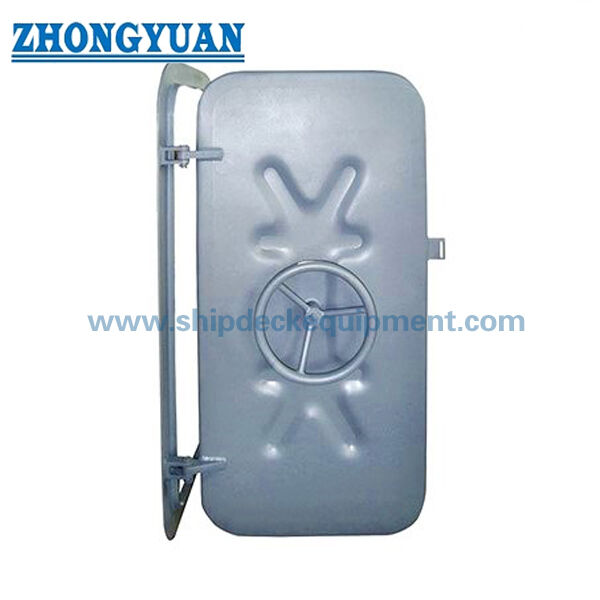

درب ضد آب فولادی با دو چرخ دو طرفه

درب ضد آب فولادی با دو چرخ دو طرفه

خلاصه ی محصول

این درب ضد آب فولادی با عمل سریع یک درب دستی است،درهای تک برگ دار برای باز کردن درهای دسترسی در پارتیه های ضد آب که در آن ترتیب ظرف و قوانین قابل اجرا امکان بسته شدن سریع با پیچ را فراهم می کند. یک چرخ دست در هر دو طرف فراهم شده است به طوری که مکانیسم قفل می تواند از هر یک از بخش ها اجرا شود. قاب فولادی برای جوش مستقیم در پارادایس طراحی شده است.در حالی که باز کردن گوشه گرد، ورق درب، چرخدسته ها، صندلی گشایش، و ترتیب قفل باید با نقشه کشتی تایید شده هماهنگ شود.

داده های موجود نشان می دهد که محدوده فشار طبیعی 0.05 ¥ 0.06 MPa است که تقریباً معادل یک سر آب شیرین 5 ¥ 6 متر است. این مقدار مرجع انتخاب پروژه است، نه یک رتبه جهانی:فشار طراحی مورد نیاز، جهت فشار، سطح نصب، گروه پارتیج و فشار آزمایش باید برای هر کشتی تأیید شود.و نسخه های الکتریکی پیکربندی های جداگانه ای هستند و نباید در یک ادعای محصول ترکیب شوند مگر اینکه دامنه کامل مونتاژ و تأیید تایید شده باشد..

مشخصات سریع

• نوع محصول: درب آبپاش دستی با اثر سریع → برای دسترسی به پارادایز که در آن کار سریع از هر دو طرف مورد نیاز است و بسته شدن با پیچ پذیرفته می شود.
• کار: چرخ دست در هر دو طرف → کاربر می تواند مکانیسم قفل سریع را از هر دو قسمت فعال یا آزاد کند.
• نصب: قاب فولادی جوشیده شده → برش پارتیج، تقویت اطراف، مسطحیت قاب، توالی جوش و کنترل تحریف باید مطابق با نقشه نصب تایید شده باشد.
• فشار مرجع: 0.05-0.06 MPa → تقریباً 5-6 متر آب شیرین؛ طراحی نهایی و فشار آزمایش باید از الزامات کنترل آسیب و کلاس ظرف تأیید شود.
• محدوده افتتاح نامی: 1200 × 600 تا 1600 × 800 میلی متر → برای دسترسی و انتخاب ترتیب، نه ترکیب افتتاح ذکر شده است.
• گزینه های صفحه ورق: 6 / 8 / 10 mm → ترکیب های موجود و وزنه های تقریبی بستگی به باز شدن شفاف انتخاب شده دارد.
• وزن تقریبی: 124 تا 238 کیلوگرم → مربوط به پشتیبانی میله، دستکاری، توالی جوش، راه اندازی و برنامه ریزی قطعات یدکی.
• مواد و عملکردها: فولاد ملایم پیکربندی اصلی است → فولاد ضد زنگ، آلومینیوم، قابل آتش، ضد گاز، کاهش صدا،یا نسخه های ضد دزدی دریایی نیاز به تایید مهندسی جداگانه دارند..

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ي اول:تأیید کنید که یک درب ضد آب با اثر سریع دستی در قسمت پیش بینی شده و مسیر دسترسی مجاز است.درهای معلق قابل تعویض با درهای آبپوش شیب دار در مکان هایی که قوانین قایق یک نوع شیب دار را نیاز دارد، نیستند..

مرحله دوم:باز شدن نامی را انتخاب کنید و نقشه برش پارادایو، جهت باز شدن، طرف میله، ارتفاع آستانه، ساختار مجاور، ضخامت عایق / پوشش را ارائه دهید.و پاکت تصفیه عملیاتی در هر دو طرف.

مرحله سوم:فشار آب یا فشار طراحی شده، جهت فشار، ترتیب اتاق، پایه خط آب آسیب دیده و اینکه آیا درب باید فشار از یک طرف یا هر دو طرف را تحمل کند.

مرحله چهارم:مواد درب و قاب را تایید کنید، ضخامت صفحه ورق، مواد گاسکت، مهره و نیازهای مواد قفل، آماده سازی سطح، سیستم پوشش، اجازه خوردگی،و تمام جزئیات رابط فولاد ضد زنگ.

مرحله پنجم:عملکرد مورد نیاز را تایید کنید: فقط آب محکمی، آب و هوا محکمی، آتش محکمی، گاز محکمی، کاهش صدا، قفل ضد دزدی دریایی، یا کار با قدرتو عملکردهای امنیتی نیاز به شواهد طراحی اختصاصی دارند و نمی توانند از یک درب ضد آب استاندارد فرض شوند.

مرحله 6مقدار، نوع کشتی یا واحد دریایی، محل نصب، جامعه طبقه بندی، دامنه گواهی و گواهی، مقصد تحویل، تاریخ تحویل مورد نیاز، طراحی تایید شده را ارائه کنید.و عکس مرجع اگر در دسترس باشد.

ساختار

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

آبپاش، نصب و مزایای کیفیت

• کار دو طرفه چرخ دستی پشتیبانی می کند باز و بسته شدن سریع محلی بدون نیاز به یک منبع انرژی خارجی.و تنظیمات تخلیه اضطراری باید مطابق طراحی تایید شده باشند..
• یک سیستم قفل سریع به منظور استفاده از فشرده سازی توزیع شده در اطراف محیط لگاس طراحی شده است. مهر و موم یکنواخت بستگی به صافی قاب، تنظیم صحیح سگ، وضعیت لگاس،تراز چرخش، و انحراف برگ کنترل شده.
• باز کردن گوشه گرد و هندسه قاب از انتقال مستطیل شدید در طرح ابعاد ارائه شده جلوگیری می کند.شعاع های واقعی گوشه و برش پارتیج باید در طول ساخت و نصب کشتی نگهداری شود.
• جوش مستقیم به پارادایم یک مرز یکپارچه را فراهم می کند، اما واردات گرمای بیش از حد می تواند قاب را تحریف کند و تماس گاسکت را کاهش دهد.و هم تراز پس از جوش نقاط مهم پذیرش هستند.
• جرم درب با افزایش اندازه باز و ضخامت صفحه افزایش می یابد. ظرفیت پیچ، باز کردن باز، نقاط دستکاری، روش بالا بردن برای نصب،قبل از تصویب نهایی باید عملیات دستی و ایمن بررسی شود..
• محدوده فشار ذکر شده 0.05 ۰.۰۶ MPa باید به عنوان مرجع انتخاب مورد استفاده قرار گیرد. آزمایش فشار نمونه اولیه، آزمایش نشت تولید، بررسی صندلی های داخل هواپیما،و الزامات شاهد بستگی به استاندارد قابل اجرا دارد، قوانین کلاس، و برنامه بازرسی تایید شده.
• ادامه پوشش در قاب، لبه های برگ، پیچ و تاب، جوش و سخت افزار درهم شکسته مورد نیاز است.سازگاری رنگ نهایی با مشخصات پوشش ظرف و مواد بسته بندی باید قبل از حمل تایید شود..

ویژگی های سفارشی

• نوع محصول: درب ضد آب فولادی با عمل سریع → بسته شدن دستی دسترسی با پیچ برای مکان های منظومه ضد آب پارتیج
• عملکرد: چرخ دست دو طرفه → اجازه می دهد تا عملکرد محلی از هر دو طرف پارادایز
• افتتاح نامی: 1200 × 600 تا 1600 × 800 میلی متر → بر اساس الزامات دسترسی، ساختار و طراحی ظرف تایید شده انتخاب کنید
• فشار مرجع: 0.05 ۰.06 MPa → تقریباً 5 ۰۶ متر آب شیرین؛ طراحی پروژه و فشار آزمایش هنوز تایید نشده است
• ضخامت صفحه ورق: 6 / 8 / 10 mm → در دسترس بودن بستگی به ترکیب افتتاح نامی در جدول ارائه شده دارد
• مواد اولیه: فولاد نرم → فولاد ضد زنگ و آلومینیوم انواع مهندسی جداگانه هستند، جایگزین های مستقیم مواد نیستند
• نصب: قاب پارافینی جوشیده شده → دقت برش، تقویت، توالی جوش و کنترل تحریف بر آبپاشی نهایی تأثیر می گذارد
• دست باز: دست چپ یا راست، باید تایید شود → سمت پیچ و جهت باز شدن را بر روی نقشه تایید شده نشان دهید
• سیستم مهر و موم: گاسکت محیطی، ماده ای که باید تایید شود → مشخصات گاسکت، فشرده سازی، روش پیوستن و دسترسی جایگزین خاص پروژه است
• درجه حرارت آتش / گاز / صوتی: باید تایید شود → فقط زمانی که مجموعه کامل درب دارای مدارک تست و تأیید مورد استفاده باشد، درجه بندی را ذکر کنید
• قفل ضد دزدی دریایی: در دسترس توسط پروژه → انتشار داخلی، سازگاری راه فرار، منطق قفل و پذیرش کلاس / پرچم باید بررسی شود
• گواهینامه ها: بر اساس الزامات پروژه → تصویب، ردیابی مواد، آزمایش و دامنه شاهدان باید قبل از تولید توافق شود

چگونه کار می کند

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating، تراز و نشت در طول راه اندازی بررسی می شود

درخواست ها

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

گواهینامه ها و مزایا

گواهینامه ها، اسناد تأییدیه، ردیابی مواد، آزمایش فشار یا نشت و گواهی بازرسی می تواند با توجه به الزامات پروژه، قوانین قابل اجرا، نقشه تایید شده،و روش شرکت های طبقه بندیتایید نوع، تایید EC MED، گواهینامه آتش یا گواهینامه محصول طبقه به طور پیش فرض شامل نمی شود.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1:آیا محدوده فشار 0.05-0.06 MPa برای هر دستگاه مناسب است؟

A1:نه. این محدوده مرجع ارائه شده برای این داده های محصول است. طراحی و فشار آزمایش مورد نیاز باید از سطح نصب، خط آب آسیب، جهت فشار، قوانین ظرف تعیین شود,نقشه تایید شده و الزامات جامعه طبقه بندی.

سوال دوم:آیا این درب چرخ دستی معلق می تواند جایگزین یک درب آبپاش هیدرولیک یا الکتریکی شود؟

A2:نه به طور خودکار. برخی از مکان های حصار آبپاش نیاز به درب های کشویی یا الکتریکی تحت قوانین مربوط به کشتی دارند.طراح کشتی و جامعه طبقه بندی باید تأیید کنند که یک درب سریع عمل دستی در محل مورد نظر قابل قبول است..

سوال سوم:آیا گواهینامه های ضد آتش، ضد گاز، ضد صدا، ضد دزدی دریایی و کلاس به عنوان استاندارد در نظر گرفته شده است؟

A3:نه، اين ها از نظر عملکردي و تاييدات جدا هستند.بسته گواهینامه باید قبل از نقل قول توافق شود و توسط شواهد طراحی و آزمایش مربوطه پشتیبانی شود..
