GB 3887 نوع D هواگرم قارچ دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | GB 3887-83 | تایپ کنید: | D |
|---|---|---|---|
| اندازه اسمی: | 400-1200 میلی متر | مواد: | فولاد ملایم، فولاد ضد زنگ، برنز، مس |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | دریچه قارچ دریایی CCS,دریچه قارچ قایق CCS ,تجهیزات دریایی GB 3887-83 GB |
||
توضیحات محصول

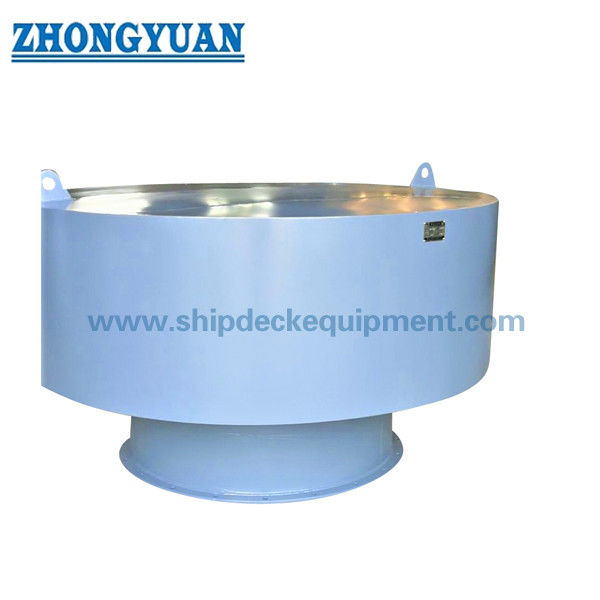

تهویه کننده دریایی قارچی GB 3887 نوع D | تجهیزات تهویه دریایی با قطر بزرگ
مرور کلی محصول
تهویه کننده دریایی قارچی GB 3887 نوع D یک اتصال تهویه عرشه هوایی با قطر بزرگ است که برای تهویه فضاهای بزرگتر کشتی طراحی شده است. این دستگاه معمولاً در بالای موقعیت 2 عرشه آزاد نصب می شود و می تواند برای تهویه طبیعی تنظیم شود یا در صورت نیاز به تهویه مکانیکی از طریق اتصال فلنج به فن متصل شود.
پوشش قارچی شکل از دهانه تهویه محافظت می کند در حالی که توری فولاد ضد زنگ از ورود موش، حشرات و اشیاء خارجی به فضای تهویه شده جلوگیری می کند. این صفحه بر اساس داده های ارائه شده GB 3887-83 نوع D آماده شده است. موقعیت نهایی نصب، الزامات ضد آب و هوا، جزئیات فلنج فن، انتخاب مواد، سیستم پوشش و دامنه تایید کلاس باید بر اساس نقشه های کشتی و الزامات پروژه تایید شود.
منابع تجهیزات دریایی عمومی همچنین تهویه کننده های قارچی GB 3887 نوع D را به عنوان اتصالات تهویه دریایی بزرگ با کاربردهای تهویه طبیعی، سفارشی سازی اختیاری، محافظت با توری فولاد ضد زنگ و گزینه های تصفیه سطح دریایی توصیف می کنند. citeturn0search2turn0search3
مشخصات سریع
- نوع محصول: تهویه کننده دریایی قارچی نوع D → اتصال تهویه با قطر بزرگ برای فضاهای عرشه هوایی کشتی.
- استاندارد: GB 3887-83 بر اساس داده های ارائه شده → نسخه استاندارد قابل اجرا باید برای پروژه های جدید تایید شود.
- محدوده اندازه اسمی: DN400 تا DN1200 → طراحی شده برای دهانه های تهویه بزرگتر و فضاهای داخلی بزرگتر.
- حالت تهویه: تهویه طبیعی؛ اتصال فن از طریق اتصال فلنج امکان پذیر است → جزئیات رابط فن نیاز به تایید نقشه دارد.
- مواد: فولاد نرم، فولاد ضد زنگ، برنز، مس → بر اساس محیط خوردگی و مشخصات پروژه انتخاب کنید.
- محافظت با توری: توری فولاد ضد زنگ → به جلوگیری از ورود موش، حشرات و اشیاء خارجی به فضاهای تهویه شده کمک می کند.
- تصفیه سطح: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی مرجع، گزینه های گالوانیزه یا پولیش شده موجود است → پرداخت نهایی تابع الزامات کشتی است.
- طبقه بندی: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS و سایر دامنه های بازرسی بر اساس الزامات پروژه موجود است.
پارامترهای فنی اصلی
| اسمی diameter DN |
D | D1 | H | H1 | H2 | t for Seagoing Vessel |
t for Inland waterway ship |
Weight for Seagoing Vessel |
Weight for Inland waterway ship |
| 400 | 400 | 710 | 350 | 105 | 210 | 6 | 5 | 81 | 73.8 |
| 450 | 450 | 800 | 375 | 105 | 210 | 6 | 5 | 98.7 | 96.8 |
| 500 | 500 | 890 | 405 | 105 | 210 | 8 | 5 | 122 | 114.6 |
| 550 | 550 | 980 | 435 | 105 | 250 | 8 | 5 | 147 | 140.5 |
| 600 | 600 | 1060 | 470 | 120 | 250 | 8 | 6 | 169.4 | 162.3 |
| 700 | 700 | 1240 | 520 | 120 | 250 | 8 | 6 | 217.5 | 209 |
| 800 | 800 | 1410 | 560 | 140 | 300 | 8 | 6 | 299 | 287.3 |
| 900 | 900 | 1580 | 600 | 140 | 300 | 8 | 6 | 334 | 320 |
| 1000 | 1000 | 1760 | 640 | 140 | 300 | 8 | 8 | 401.6 | 401.6 |
| 1100 | 1100 | 1930 | 680 | 140 | 300 | 8 | 8 | 496.4 | 496.4 |
| 1200 | 1200 | 2100 | 720 | 140 | 300 | 8 | 8 | 592 | 592 |
راهنمای انتخاب و استعلام
مرحله 1: تهویه کننده دریایی قارچی GB 3887 نوع D و قطر اسمی DN400 تا DN1200 را بر اساس محاسبه تهویه و چیدمان کشتی تایید کنید.
مرحله 2: نیاز به تهویه طبیعی یا تهویه مکانیکی، از جمله اتصال فلنج فن، اندازه فن و جزئیات اتصال در صورت لزوم را تایید کنید.
مرحله 3: موقعیت نصب را تایید کنید: موقعیت عرشه آزاد، میزان در معرض آب و هوا بودن، چیدمان دهانه، نیاز به زهکشی و فاصله از عرشه اطراف.
مرحله 4: نیاز به مواد را تایید کنید: فولاد نرم، فولاد ضد زنگ، برنز، مس یا مواد مقاوم در برابر خوردگی ویژه بر اساس محیط سرویس.
مرحله 5: توری، چیدمان پوشش، تصفیه سطح، سیستم پوشش، نیاز به پرداخت گالوانیزه یا پولیش شده را تایید کنید.
مرحله 6: دامنه بازرسی کلاس، گواهی مواد، گواهی سازنده، مقدار، مقصد و زمان تحویل را تایید کنید.
ساختار
پوشش قارچی | بدنه تهویه | فلنج نصب روی عرشه | دهانه عبور هوا | صفحه توری فولاد ضد زنگ | فلنج اتصال فن در صورت مشخص شدن | چیدمان محافظت در برابر آب و هوا | سیستم پوشش دریایی
مزایای تهویه، حفاظت و مهندسی
- طراحی پوشش قارچی به محافظت از دهانه تهویه در برابر نور مستقیم آب و هوا در حین حفظ جریان هوا کمک می کند.
- محدوده قطر بزرگ نوع D برای تهویه فضاهای بزرگتر کشتی که در آن ناحیه عبور هوای بیشتری مورد نیاز است، مناسب است.
- محافظت با توری فولاد ضد زنگ خطر ورود موش، حشرات و اشیاء خارجی به محفظه تهویه شده را کاهش می دهد.
- تهویه طبیعی یا اتصال تهویه مکانیکی باید بر اساس طراحی تهویه کشتی و چیدمان تایید شده انتخاب شود.
- انتخاب مواد مهم است زیرا تهویه کننده در معرض اتمسفر دریایی، اسپری نمک و شرایط آب و هوایی قرار دارد.
- نصب باید شامل نفوذ به عرشه، جزئیات جوشکاری یا نصب، زهکشی، تعمیر پوشش و الزامات بازرسی کلاس باشد.
ویژگی های سفارشی
- استاندارد: GB 3887-83 بر اساس داده های ارائه شده → استاندارد پروژه نهایی را قبل از انتشار تایید کنید.
- نوع: نوع D → تهویه کننده قارچی با قطر بزرگ.
- قطر اسمی: DN400-1200 → بر اساس نیاز تهویه و چیدمان کشتی انتخاب کنید.
- مواد: فولاد نرم / فولاد ضد زنگ / برنز / مس → مواد نهایی به محیط خوردگی و نیاز مشتری بستگی دارد.
- حالت تهویه: تهویه طبیعی یا اتصال فن → جزئیات فلنج فن باید تایید شود.
- محافظت با توری: توری فولاد ضد زنگ → محافظت در برابر حشرات و اشیاء خارجی.
- تصفیه سطح: سندبلاست، پرایمر اپوکسی، گالوانیزه، پولیش شده یا پرداخت سفارشی.
- نیاز به گواهی: بر اساس دامنه پروژه موجود است → الزامات تایید و بازرسی کلاس باید تایید شود.
نحوه کار
هوا از طریق دهانه تهویه کننده قارچی وارد می شود → توری فولاد ضد زنگ از ورود اشیاء خارجی جلوگیری می کند → هوای تهویه به فضاهای کشتی وارد می شود → اتصال فن می تواند در صورت تنظیم تهویه مکانیکی را فراهم کند → حفاظت در برابر آب و هوا و پوشش عملکرد سرویس دریایی را حفظ می کند.
کاربردها
کشتی های باری | تانکرها | کشتی های مسافربری | حامل های گاز | محفظه های بزرگ کشتی | فضاهای کمکی اتاق موتور | سیستم های تهویه عرشه هوایی | پروژه های ساخت جدید و جایگزینی
گواهینامه ها و مزایا
گواهینامه ها می توانند بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تایید انجمن طبقه بندی ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده.
نقشه و عکس
سوالات متداول
سوال 1: آیا GB 3887 نوع D فقط برای تهویه طبیعی است؟
پاسخ 1: خیر. داده های ارائه شده استفاده از تهویه طبیعی را بیان می کند و همچنین در صورت نیاز به تهویه مکانیکی، اتصال فن را از طریق فلنج مجاز می داند. رابط فن باید با نقشه تایید شود.
سوال 2: چرا توری فولاد ضد زنگ نصب می شود؟
پاسخ 2: توری فولاد ضد زنگ به جلوگیری از ورود موش، حشرات و اشیاء خارجی به فضای تهویه شده در حالی که اجازه عبور هوا از طریق تهویه کننده را می دهد، کمک می کند.
سوال 3: چه اطلاعاتی قبل از قیمت گذاری مورد نیاز است؟
پاسخ 3: اندازه DN، موقعیت نصب، نیاز تهویه، نیاز فلنج فن در صورت وجود، مواد، تصفیه سطح، دامنه گواهی، مقدار، نوع کشتی و نیاز تحویل را تایید کنید.
