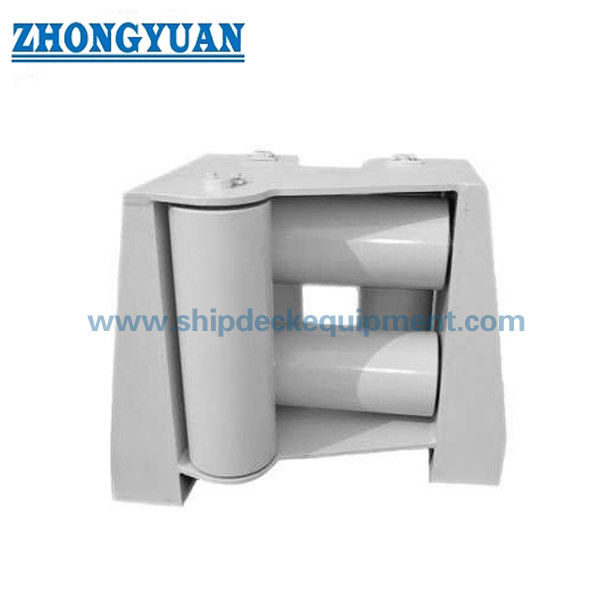

پنج رولر یونیورسال Fairlead با رولر بالا ♪ راهنمای طناب در کنار کشتی برای لنگر و کشیدن، CB / T نوع 3062

پنج رولر یونیورسال Fairlead با رولر بالا ♪ راهنمای طناب در کنار کشتی برای لنگر و کشیدن، CB / T نوع 3062

خلاصه ی محصول

The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.این ترتیب ترکیبی از سه رول عمودی و دو رول افقی برای هدایت طناب های سیم فولاد یا طناب های نیلونی از طریق حفره fairlead در حالی که کاهش تماس لغزنده و سایش محلی طناب.

این صفحه از داده های محصول CB/T 3062-2011 نوع C تهیه شده است.اطلاعات مرجع آنلاین برای CB/T 3062-2011 استاندارد را به عنوان یک استاندارد fairlead سر رولر که طبقه بندی را پوشش می دهد، شناسایی می کند.، الزامات، روش های آزمایش، قوانین بازرسی، علامت گذاری، بسته بندی، و حمل و نقل برای fairleads سر رول. جدول ارائه شده مقدار SWL را ارائه نمی دهد، بنابراین علامت گذاری بار، زاویه سرب طناب،تقویت بدنه، و دامنه بازرسی کلاس باید قبل از نقل قول توسط نقشه پروژه یا نیاز استاندارد رسمی تأیید شود.

مشخصات سریع

• نوع محصول: نوع C پنج رولر یونیورسال fairlead با رولر بالا → راهنمای طناب در کنار کشتی برای کنترل جهت لنگر و طناب کشیدن.
• مرجع استاندارد: CB/T 3062-2011 → زمانی استفاده می شود که نقشه قایق مشخص کننده ترتیب fairlead سر رول CB/T باشد.
• ترتیب رول: 3 رول عمودی + 2 رول افقی → مسیر طناب را از جهت ورودی متعدد هدایت می کند و به کنترل خطر پریدن طناب کمک می کند.
• موقعیت نصب: در کنار کشتی / عرشه فریبورد / صندلی بلوار → ساختار جوشیده شده، فاصله باز و تقویت محلی باید قبل از تولید بررسی شود.
• محدوده طناب قابل استفاده از داده های ارائه شده: طناب سیم فولادی 19.5~68 میلی متر و طناب نایلان 36~100 میلی متر → انتخاب اندازه طناب نهایی باید مطابق با ترتیب لنگر یا کشیدن کشتی باشد.
• ابعاد اصلی ارائه شده: E، F، D، d، L، L1، L2، L3، B، B1، B2، H و H1 → مفید برای طراحی صفحه وب، طرح صندلی و بررسی جایگزینی.
• محدوده وزن از داده های ارائه شده: 182~4021 کیلوگرم → مهم برای حمل، رفع نصب، بررسی ساختار عرشه، بسته بندی و برنامه ریزی حمل و نقل.
• درمان سطحی: شن و ماسه زدن به Sa 2.5 + یک لایه ایپوکسی، پولیش، گالوانیزه یا درمان سفارشی → پوشش نهایی باید مشخصات ظرف را دنبال کند.

پارامترهای فنی اصلی

داده های انتخاب صفحه اصلی وب برای CB/T 3062 نوع C پنچ رولر یونیورسال fairlead با رولر بالا. ابعاد در میلی متر است مگر اینکه خلاف آن ذکر شده باشد.جدول ابعاد کامل ارائه شده در بخش مرجع مهندسی نگهداری می شود تا از یک جدول صفحه وب بیش از حد گسترده جلوگیری شود.

توجه: مقدار H ارائه شده برای قطر سیم فولادی 37.5 میلی متر به عنوان 7780 نشان داده شده است و قبل از انتشار نهایی صفحه داده تایید می شود.

راهنمای انتخاب و تحقیق

مرحله ۱: استاندارد و مدل مورد نیاز را تأیید کنید: CB/T 3062-2011 نوع C پنج رولر یونیورسال fairlead با رولر بالا.

مرحله ۲: نوع طناب و اندازه آن را تأیید کنید: قطر طناب سیم فولادی، قطر طناب نایلان، ساخت طناب و اینکه آیا از طناب برای لنگر انداختن، کشیدن یا جایگزینی استفاده می شود.

مرحله ۳: جهت هدایت طناب، زاویه نسبی طناب، باز شدن طرف کشتی، ترتیب عرشه فریبورد و اینکه آیا رولر بالایی توسط نقشه کشتی مورد نیاز است را تأیید کنید.

مرحله ۴: ساختار صندلی، رابط جوش، تقویت هول / بلوار، فضای نصب، فضای برداشتن رول و دسترسی به تعمیرات را تأیید کنید.

مرحله ۵: نیاز به مواد را تأیید کنید: فولاد C-Mn، فولاد نرم، فولاد ضد زنگ یا نوع خاص پروژه؛ در صورت لزوم، تخصیص مواد شاخه، بش، رول و قاب را تأیید کنید.

مرحله ۶: تایید درمان سطح، سیستم پوشش، محدوده بازرسی، الزامات NDT، الزامات گواهینامه کلاس، مقدار، مقصد تحویل و زمان تحویل مورد نیاز.

مرحله ۷: ارائه نقشه GA، نقشه ترتیب کشتی، عکس موجود fairlead، طرح مسیر طناب یا ابعاد جایگزین اگر در دسترس باشد.

ساختار

Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment

مزیت های هدایت طناب، رول و نصب

• ترتیب نوع C از سه رول عمودی و دو رول افقی برای هدایت ورود طناب از جهت های مختلف استفاده می کند.که در ایستگاه های لنگر انداختن یا کشیدن کشتی که جهت خط در طول عملیات می تواند تغییر کند مفید است..
• رول افقی بالا کمک می کند کنترل مسیر طناب در سوراخ fairlead و می تواند خطر سوار شدن طناب از مسیر راهنما را کاهش دهد زمانی که ترتیب کشتی و زاویه سرب درست است.
• تماس با نردبان در مقایسه با یک سطح ثابت، اصطکاک لغزنده را کاهش می دهد، اما چرخش نردبان، تراز گره، وضعیت بوش، روانکاری یا طراحی لوله،و دسترسی نگهداری باید برای عملکرد واقعی سرویس بررسی شود.
• سطوح صاف رول و لبه های تماس با طناب پوشیده کمک می کند تا سایش محلی طناب های سیم فولادی و طناب های نیلونی را کاهش دهد. عمر نهایی طناب نیز به ساخت طناب، بار، زاویه خط، پایان سطح،و وضعیت نگهداری.
• صندلی و قاب جوش داده شده نیروهای واکنش طناب را به ساختار عرشه کشتی یا عرشه آزاد منتقل می کنند؛ تقویت محلی، جزئیات جوش،و باز شدن هول باید توسط کشتی ساز یا دفتر طراحی بررسی شود..
• گزینه های مختلف مواد را می توان مورد بحث قرار داد، اما کیفیت دقیق مواد برای رول، قاب، شاخه، بوش و قطعات نگهدارنده باید قبل از تولید و آماده سازی گواهینامه تأیید شود.
• بازرسی طبقاتی، گواهینامه مواد، بازرسی ابعاد، NDT و آزمایش های اضافی می تواند با توجه به نیاز پروژه و دامنه بررسی توافق شده تنظیم شود.

ویژگی های سفارشی

• استاندارد: CB/T 3062-2011 → استفاده زمانی که کشتی ساز، مالک یا نقشه طراحی تنظیم fairlead سر رول CB/T را مشخص می کند.
• نوع: نوع C با رولر بالا → پنج رولر پیکربندی Fairlead جهانی برای هدایت طناب کشتی.
• ترتیب رول: 3 رول عمودی + 2 رول افقی → پشتیبانی از طناب چند جهت ای که در اطراف باز شدن fairlead قرار دارد.
• سازگاری طناب: طناب سیم فولادی 19.568 mm / طناب نایلان 36100 mm از داده های ارائه شده → انتخاب طناب نهایی باید با ترتیب طناب ظرف بررسی شود.
• نصب: سقف کشتی / عرشه آزاد / صندلی بلوار → رابط جوشکاری، تقویت ساختاری، اندازه باز شدن، و مرخصی نگهداری باید تایید شود.
• ماده: فولاد C-Mn / فولاد نرم / فولاد ضد زنگ → درجه دقیق و تخصیص قطعات باید قبل از نقل قول تایید شود.
• درمان سطحی: Sa 2.5 شلیک + اپوکسی فروشگاه اولیه / پولیش / گالوانیزه / سفارشی → پوشش نهایی بر اساس مشخصات ظرف یا نیاز مشتری است.
• داده های بارگذاری: SWL در جدول ارائه نشده → SWL را تا زمانی که توسط جدول استاندارد رسمی، محاسبه پروژه یا نقشه تایید شده تایید نشود، نشان ندهید.
• نیاز به گواهینامه: با توجه به دامنه سفارش در دسترس → گواهینامه کلاس، گواهینامه مواد، گواهینامه سازنده و بازرسی شاهد باید قبل از تولید تایید شود.

چگونه کار می کند

Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure

درخواست ها

Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: تفاوت بین فیئرلید پنج رولر نوع C و فیئرلید ساده رولر چیست؟

A1: نوع C ترکیبی از سه رول عمودی و دو رول افقی، از جمله یک رول بالا، برای هدایت طناب ها از طریق یک سوراخ کنترل شده در کنار کشتی است.آن را مناسب تر است که در آن مسیر طناب می تواند متفاوت باشد و کشش کشتی نیاز به هدایت طناب چند جهت.

س2: آیا این fairlead می تواند برای هر دو طناب سیم فولادی و نایلون استفاده شود؟

A2: بله، جدول ارائه شده قطر طناب سیم فولادی را از 19.5 تا 68 میلی متر و قطر طناب نایلان را از 36 تا 100 میلی متر ذکر می کند. انتخاب نهایی باید هنوز ساخت طناب، قطر طناب،زاویه خط، بار طراحی، اندازه رول و ترتیب کشتی.

سوال3: آیا می توانیم بر اساس جدول ارائه شده، SWL را بر روی این fairlead علامت گذاری کنیم؟

A3: جدول ارائه شده شامل مقادیر SWL نیست، بنابراین SWL نباید تنها از این داده ها مشخص شود.نقشه تایید شده، و توافق بین کاربر و سازنده.
