بلوار نصب شده لنگر انداز JIS F 2007 نوع B
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |

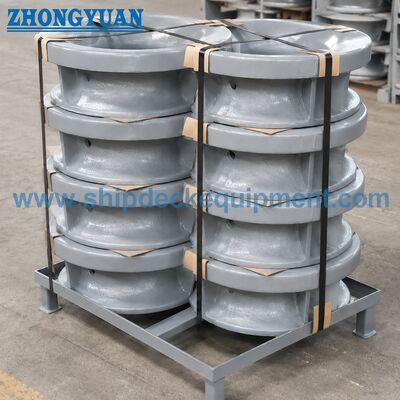

| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع: | نوع B | مواد: | ریخته گری فولاد C-Mn، ریخته گری فولاد ضد زنگ، همچنین می تواند فولاد ویژه ای برای یخ شکن تامین کند. |
|---|---|---|---|
| معیار فنی: | JIS F 2007-1976 | وزن: | 17.5-45.5 کیلوگرم |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | گواهینامه آزمون سازندگان CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، سازندگان. |
| برجسته کردن: | قفل لنگر نصب شده JIS F 2007,از فولاد گداخته,راهنمای طناب لنگر کشتی JIS نوع B |
||
توضیحات محصول

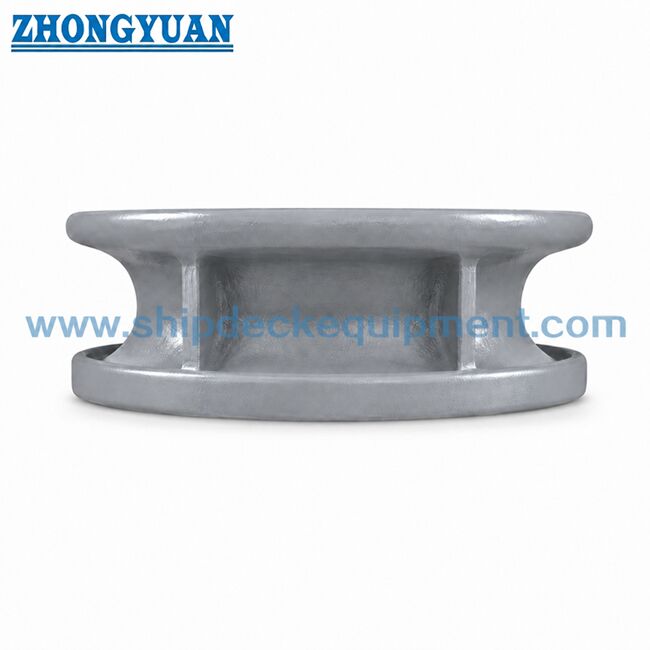

چاک اسکله سوار بر سنگر JIS F 2007 Type B | راهنمای طناب فولادی بازشو گرد
بررسی اجمالی محصول
چاک پهلوگیری JIS F 2007 نوع B یک راهنما طناب فولادی با دهانه گرد است. بر روی سنگر کشتی نصب می شود تا طناب های پهلوگیری را از طریق یک دهانه دایره ای فشرده هدایت کند و شعاع تماس صافی را برای کنترل جهت طناب فراهم کند.
در مقایسه با نوع A، نوع B دارای محدوده اندازه کوتاه تر از 150 تا 300 و عبور طناب گرد فشرده تر است. برای موقعیتهای پهلوگیری در سنگرهای کوچکتر و متوسط که در آن رسم کشتی به جای دهانه بیضی بلند به یک دهانه دایرهای نیاز دارد، مناسب است.
مشخصات سریع
• نوع: JIS F 2007 نوع B دهانه گرد ← راهنمای طناب دایره ای فشرده برای موقعیت های پهلوگیری روی سنگر.
• محدوده اندازه اسمی: 150 تا 300 ← متمرکز بر ترتیبات پهلوگیری کوچکتر و متوسط.
• استاندارد: JIS F 2007-1976 → مرجع برای ابعاد و تعیین نوع B.
• مواد استاندارد: فولاد ریخته گری SC42 مطابق با JIS G 5101 → فولاد ریخته گری C-Mn، فولاد ضد زنگ یا فولاد ویژه قابل بحث است.
• جرم محاسبه شده: 17.5 تا 45.5 کیلوگرم → برای جابجایی، بسته بندی، نصب و تخمین بار مفید است.
• عملیات سطح: انفجار Sa2.5 + پرایمر فروشگاهی اپوکسی برای فولاد ریخته گری ← پرداخت به طور معمول به سطوح تماس فولاد ضد زنگ محدود می شود.
• تمرکز تولید: شعاع تماس با باز شدن گرد، سلامت ریخته گری، کنترل ناحیه جوش، و کاهش خطر ترک با دیواره نازک.
پارامترهای فنی اصلی
ابعاد اصلی صفحه وب برای چاک پهلوگیری JIS F 2007 Type B. ابعاد بر حسب میلی متر است مگر اینکه خلاف آن ذکر شده باشد.
|
اندازه اسمی |
L |
L1 |
L2 |
ب |
سی |
R3 |
تی |
تعداد دنده ها |
پایه جوش |
جرم محاسبه شده (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
قطر طناب مرجع باید بر اساس آرایش پهلوگیری کشتی و مشخصات پروژه بررسی شود.
|
اندازه اسمی |
قطر طناب مانیل قابل اجرا (میلی متر، مرجع) |
قطر طناب سیم قابل اجرا (میلی متر، مرجع) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
راهنمای انتخاب و استعلام
مرحله 1: JIS F 2007 نوع B دهانه گرد و اندازه اسمی 150 تا 300 را با توجه به قطر طناب و رسم ظرف تأیید کنید.
مرحله 2: بررسی کنید که آیا طرح سنگر به یک دهانه دایره ای فشرده نیاز دارد یا نه به دهانه بیضی شکل بلندتر نوع A.
مرحله 3: ساختار سنگر، وضعیت جوش و آرماتورهای اطراف را به ویژه برای نواحی با دیوار نازک و نواحی مجاور جوش تأیید کنید.
مرحله 4: تأیید نیاز مواد: فولاد ریخته گری SC42، فولاد ریخته گری C-Mn، فولاد ضد زنگ یا فولاد ویژه.
مرحله 5: عملیات سطح، نیاز پولیش، محدوده گواهی، شاهد بازرسی، مقدار، مقصد و زمان تحویل را تأیید کنید.
مرحله 6: نقشه نصب، طراحی سازه سنگر یا عکس های مرجع را در صورت وجود ارائه دهید.
ساختار
دهانه طناب گرد | بدنه فولادی ریخته گری | چیدمان جوشی روی سنگر | شعاع تماس طناب صاف | ناحیه اتصال جوشی | دنده طبق استاندارد | خرید پرایمر یا تکمیل فولاد ضد زنگ
طراحی و مزایای کیفیت
• دهانه گرد یک گذر طناب فشرده را فراهم می کند که در آن آرایش سنگر به جای دهانه بلندتر نوع A به یک راهنمای دایره ای نیاز دارد.
• نواحی تماس با طناب پس از ریخته گری گرد، پانسمان و صاف می شوند تا تماس موضعی تیز کاهش یابد و محافظت از طناب حمایت شود.
• کیفیت ریخته گری در معیارهای پذیرفته شده ریخته گری دریایی با تاکید بر عملکرد، کیفیت جوش و پذیرش بازرسی کنترل می شود.
• ناحیه مجاور جوشکاری 50 میلی متری بدنه ریخته گری کنترل شده و در صورت لزوم پوشانده می شود تا نشانه های مضر در نزدیکی رابط جوش کاهش یابد.
• از آنجایی که نوع B فقط در سایزهای 150 تا 300 عرضه می شود، کنترل ضخامت دیوار و رابط جوش در هنگام تولید و نصب از اهمیت ویژه ای برخوردار است.
• بررسی مقاومت مبتنی بر FEA را می توان برای بررسی غلظت تنش در اطراف دهانه گرد، دنده ها و ناحیه پشتیبانی جوش داده شده در صورت لزوم استفاده کرد.
ویژگی های سفارشی
- استاندارد: JIS F 2007-1976 ← زمانی استفاده شود که کارخانه کشتی سازی یا مشخصات طراحی به ابعاد لوله مهار استاندارد JIS / ابعاد چاک پهلوگیری نیاز دارد.
- نوع: دهانه گرد نوع B ← مناسب برای عبور طناب دایره ای فشرده از روی سنگر.
- اندازه اسمی: 150 / 200 / 250 / 300 → بر اساس قطر طناب، فضای سنگر موجود و نقشه کشتی انتخاب کنید.
- جنس: فولاد ریخته گری SC42 به عنوان مرجع استاندارد → فولاد ریخته گری C-Mn، فولاد ضد زنگ یا فولاد ویژه قابل بحث است.
- درمان سطح: انفجار Sa2.5 + پرایمر فروشگاهی اپوکسی → پرداخت صیقلی عمدتاً در صورت مشخص شدن روی سطوح تماس فولاد ضد زنگ اعمال می شود.
- کنترل ناحیه جوش: 50 میلی متر در اطراف رابط جوش → کنترل شده برای کاهش نشانه های مضر مؤثر بر کیفیت جوش.
- مورد نیاز گواهی: گواهی سازنده یا گواهی کلاس طبق سفارش → بازرسی کلاس باید قبل از نقل قول تأیید شود.
چگونه کار می کند
تراز دهانه سنگر ← عبور طناب از میان چاک گرد ← شعاع تماس صاف جهت طناب را هدایت می کند ← بدنه ریخته گری نیروی تماس موضعی را به سازه سنگر جوش داده شده منتقل می کند ← بازرسی و پوشش پس از نصب
برنامه های کاربردی
رگ های کوچک | قایق های کار | یدک کش | بارج | قایق های خدماتی | دهانه طناب سنگر | موقعیت های پهلوگیری بندر | تعویض چاک های JIS F 2007 Type B
گواهینامه ها و مزایا
گواهی ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید جامعه طبقاتی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.
طراحی و عکس
سوالات متداول
Q1: تفاوت اصلی بین JIS F 2007 Type A و Type B چیست؟
A1: نوع A دارای دهانه بیضی شکل است و اندازه های 150 تا 500 را پوشش می دهد. نوع B دارای دهانه گرد است و اندازه های 150 تا 300 را پوشش می دهد. انتخاب بستگی به مسیر طناب، ترتیب دهانه سنگر و نقشه طراحی کشتی دارد.
Q2: چرا کنترل ناحیه جوش برای اندازه های نوع B 150 تا 300 مهم است؟
A2: اندازه های نوع B نسبتا فشرده هستند و ممکن است بخش های دیوار نازک تری در نزدیکی رابط جوش داشته باشند. ریخته گری کنترل شده، پانسمان و آماده سازی ناحیه جوش به کاهش خطر ترک در طول جوشکاری کارخانه کشتی سازی کمک می کند.
Q3: چه اطلاعاتی قبل از نقل قول برای نوع B مورد نیاز است؟
A3: نوع، اندازه اسمی، مواد، عملیات سطح، مقدار، نیاز گواهی، نقشه نصب، مقصد و زمان تحویل را تأیید کنید. محدوده بازرسی کلاس باید قبل از نقل قول تأیید شود.
