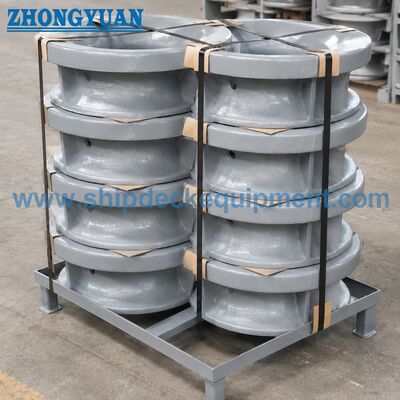

| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| تایپ کنید: | نوع B | مواد: | ریخته گری فولاد C-Mn، ریخته گری فولاد ضد زنگ، همچنین می تواند فولاد ویژه ای برای یخ شکن تامین کند. |
|---|---|---|---|
| معیار فنی: | JIS F 2007-1976 | وزن: | 17.5-45.5 کیلوگرم |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | گواهینامه آزمون سازندگان CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، سازندگان. |
| برجسته کردن: | قفل لنگر نصب شده JIS F 2007,از فولاد گداخته,راهنمای طناب لنگر کشتی JIS نوع B |
||
توضیحات محصول

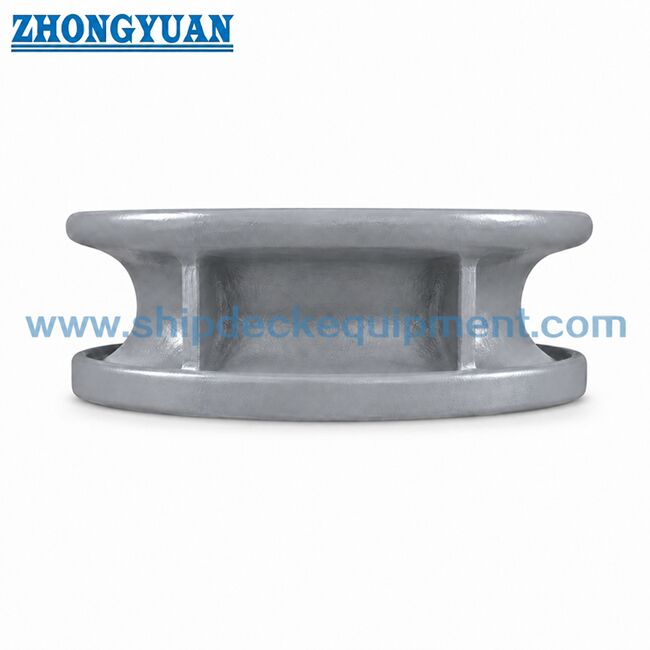

150×300 میلی متر قلعه نصب گرد باز شدن فولاد ریخته شده چوک لنگر زدن JIS F 2007-1976 نوع B
خلاصه ی محصول
JIS F 2007 نوع B چوک لنگر نصب شده بر دیوار یک راهنمای طناب فولاد ریخته شده با باز شدن گرد است.آن را بر روی قلعه کشتی نصب می شود برای هدایت طناب های لنگر اندازی از طریق یک سوراخ دایره ای جمع و جور و فراهم کردن شعاع تماس صاف برای کنترل جهت طناب.
در مقایسه با نوع A، نوع B دارای محدوده اندازه کوتاه تر از 150 تا 300 و گذرگاه طناب گرد فشرده تر است.آن را مناسب برای موقعیت های لنگر کوچکی و متوسط bulwark که در آن کشتی کشیدن نیاز به یک باز کردن دایره ای به جای یک باز کردن بیضی طولانی.
مشخصات سریع
• نوع: JIS F 2007 نوع B باز کردن دور → راهنمای طناب دایره ای جمع و جور برای موقعیت های لنگرگیری نصب شده در دیوار.
• محدوده اندازه نامی: 150 تا 300 → تمرکز بر تنظیمات لنگر اندازی کوچک و متوسط
• استاندارد: JIS F 2007-1976 → مرجع برای ابعاد و نامگذاری نوع B.
• مواد استاندارد: فولاد ریخته شده SC42 مطابق با JIS G 5101 → C-Mn فولاد ریخته شده، فولاد ضد زنگ یا فولاد ویژه می تواند مورد بحث قرار گیرد.
• جرم محاسبه شده: 17.5 تا 45.5 کیلوگرم → برای حمل، بسته بندی، نصب و تخمین بار مفید است.
• درمان سطحی: Sa2.5 شلیک + پریمر اپوکسی برای فولاد ریخته → پولیش به طور معمول به سطوح تماس فولاد ضد زنگ محدود می شود.
• تمرکز تولید: شعاع تماس باز کردن دور، صلابت ریخته، کنترل منطقه جوش و کاهش خطر ترک دیوار نازک.
پارامترهای فنی اصلی
ابعاد صفحه وب اصلی برای JIS F 2007 Type B mooring chock. ابعاد در میلی متر است مگر اینکه خلاف آن ذکر شده باشد.
|
اندازه اسمی |
L |
L1 |
L2 |
ب |
C |
R3 |
T |
تعداد دنده ها |
پا از جوش |
جرم محاسبه شده (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
قطر طناب مرجع باید با ترتیب لنگرگاه کشتی و مشخصات پروژه بررسی شود.
|
اندازه اسمی |
دی آمپول خط مانیلا قابل استفاده (ملی متر، مرجع) |
قطر کابل سیم قابل استفاده (ملی متر، مرجع) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
راهنمای انتخاب و تحقیق
مرحله ۱: باز کردن دور JIS F 2007 نوع B و اندازه نامی 150 تا 300 را بر اساس قطر طناب و طراحی مخزن تأیید کنید.
مرحله ۲: تأیید کنید که آیا طرح حصار به جای باز کردن شکل بیضی نوع A، نیاز به یک باز شدن دایره ای فشرده دارد.
مرحله سوم: ساختار حصار، وضعیت جوش و تقویت اطراف، به ویژه برای مناطق دارای دیواره نازک و مجاور جوش را تأیید کنید.
مرحله ۴: نیاز به مواد را تأیید کنید: فولاد ریخته شده SC42، فولاد ریخته شده C-Mn، فولاد ضد زنگ یا فولاد خاص.
مرحله پنجم: تایید درمان سطح، نیاز به پولیش، دامنه گواهینامه، گواهی بازرسی، مقدار، مقصد و زمان تحویل.
مرحله ۶: نقشه نصب، نقشه ساختار حصار، یا عکس های مرجع اگر در دسترس باشد.
ساختار
باز کردن طناب گرد. بدنه فولاد ریخته شده. ترتیب جوشکاری نصب شده بر روی دیوار. شعاع تماس طناب صاف. منطقه اتصال جوشکاری شده. دنده های مطابق با استاندارد.
مزیت های طراحی و کیفیت
• باز کردن گرد یک راه گذری طناب فشرده را فراهم می کند که در آن ترتیب حصار به جای باز کردن طولانی تر نوع A به یک راهنمای دایره ای نیاز دارد.
• مناطق تماس با طناب ها پس از ریختن گرد، پوشیده و صاف می شوند تا تماس محلی تیز را کاهش دهند و از حفاظت از طناب پشتیبانی کنند.
• کیفیت ریخته گری در چارچوب معیارهای پذیرفته شده ریخته گری دریایی کنترل می شود، با تاکید بر عملکرد، کیفیت جوش و پذیرش بازرسی.
• منطقه 50 میلی متری مجاور جوش بدن ریخته شده کنترل و لباس به عنوان مورد نیاز برای کاهش نشانه های مضر در نزدیکی رابط جوش است.
• از آنجا که نوع B فقط در اندازه های 150 تا 300 عرضه می شود، کنترل ضخامت دیوار و رابط جوش در طول تولید و نصب به ویژه مهم است.
• بررسی قدرت مبتنی بر FEA می تواند برای بررسی غلظت استرس در اطراف باز شدن گرد، دنده ها و منطقه پشتیبانی جوش در صورت لزوم استفاده شود.
ویژگی های سفارشی
- استاندارد: JIS F 2007-1976 → استفاده زمانی که کشتی ساز یا مشخصات طراحی نیاز به JIS استاندارد اندازه لوله لنگر / لوله لنگر
- نوع: نوع B باز کردن دور → مناسب برای عبور طناب دایره ای فشرده از طریق حصار.
- اندازه اسمی: 150 / 200 / 250 / 300 → با توجه به قطر طناب، فضای موجود در دیوار و طراحی ظرف انتخاب کنید.
- مواد: فولاد ریخته شده SC42 به عنوان مرجع استاندارد → می توان از فولاد ریخته شده C-Mn، فولاد ضد زنگ یا فولاد خاص بحث کرد.
- درمان سطحی: Sa2.5 شلیک + پریمر اپوکسی فروشگاه → تکمیل پولیش شده به طور عمده برای سطوح تماس فولاد ضد زنگ در صورت مشخصه اعمال می شود.
- کنترل منطقه جوش: 50 میلی متر در اطراف رابط جوش → کنترل شده برای کاهش نشانه های مضر که بر کیفیت جوش تاثیر می گذارد.
- نیاز به گواهینامه: گواهینامه سازنده یا گواهینامه کلاس مطابق با سفارش → بازرسی کلاس باید قبل از نقل قول تایید شود.
چگونه کار می کند
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
درخواست ها
قایق های کوچک. قایق های کاری. قایق های کشنده. قایق های خدماتی. قایق های خدمات. باز کردن طناب ها. موقعیت لنگرگاه.
گواهینامه ها و مزایا
گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.
نقاشی و عکس
سوالات عمومی
سوال1: تفاوت اصلی بین JIS F 2007 نوع A و نوع B چیست؟
A1: نوع A دارای یک بازوی بیضی است و اندازه 150 تا 500 را پوشش می دهد. نوع B دارای یک بازوی گرد است و اندازه 150 تا 300 را پوشش می دهد. انتخاب بستگی به مسیر طناب، ترتیب بازوی حصار دارد.و نقشه طراحی کشتی.
س2: چرا کنترل منطقه جوش برای اندازه های نوع B 150 تا 300 مهم است؟
A2: اندازه های نوع B نسبتاً جمع و جور هستند و ممکن است قسمت های نازک تری در نزدیکی رابط جوش داشته باشند.و آماده سازی منطقه جوش کمک به کاهش خطر ترک در طول جوش کشتی سازی.
س3: قبل از نقل قول برای نوع B چه اطلاعاتی لازم است؟
A3: نوع، اندازه نامی، ماده، درمان سطح، مقدار، نیاز به گواهینامه، نقشه نصب، مقصد و زمان تحویل را تأیید کنید.دامنه بازرسی کلاس باید قبل از نقل قول تایید شود.
