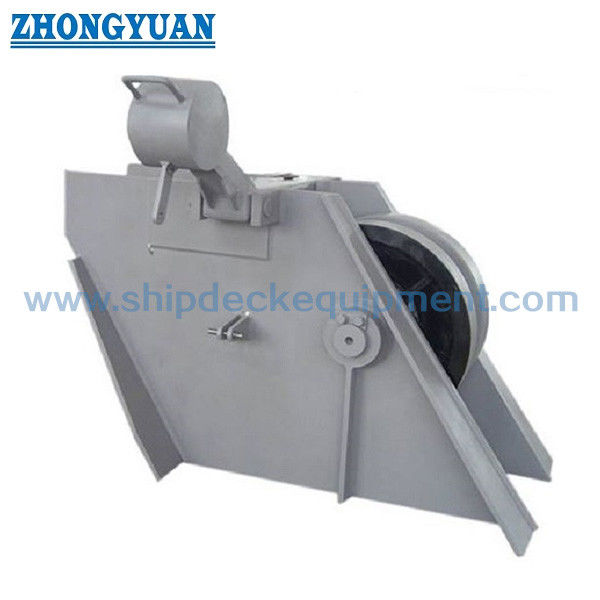

روکش زنجیره ای رولر برای زنجیر لنگر 70 ′′132 میلی متری JIS F2031
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F2031-1998 | تایپ کنید: | نوع پنجه غلتکی |
|---|---|---|---|
| اندازه زنجیر: | 70-132 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی، |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، درمان سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| دیگران: | می تواند به عنوان درخواست کشتی سازی سفارشی شود | وزن 401 تا 2900 کیلوگرم؛: | 932 تا 4840 کیلوگرم |
| اندازه اسمی:: | 73 - 132 | ||
| برجسته کردن: | JIS F2031 بند کابل زنجیره ای,تجهیزات لنگرگذاری کشتی های زنجیره ای,بند کابل زنجیره ای از نوع رولر بار |
||
توضیحات محصول
قفل زنجیر از نوع غلتکی برای زنجیر لنگر 70 تا 132 میلیمتر | نگهدارنده بار زنجیر لنگر JIS F2031 برای کشتی
مرور کلی محصول
قفل زنجیر از نوع غلتکی یک جزء ایمنی حیاتی در سیستمهای لنگراندازی است که برای نگه داشتن زنجیر لنگر و انتقال بار از بادگیر به سازه کشتی استفاده میشود.
طراحی شده مطابق با JIS F2031-1998، دارای مکانیزم غلتک و سگ برای قفل قابل اعتماد زنجیر تحت بار است.
طراحی زاویه هدایت زنجیر از لوله هاوز به بادگیر را در نظر میگیرد و از درگیری روان و کاهش بار ضربه اطمینان حاصل میکند.
مشخصات سریع
- اندازه زنجیر: 70 تا 132 میلیمتر → سازگاری زنجیر لنگر را تعریف میکند
- استاندارد: JIS F2031-1998 → انطباق طراحی دریایی
- عملکرد: نگهدارنده بار → بار را از بادگیر منتقل میکند
- صفحه جانبی: تقویت شده → استحکام سازه را بهبود میبخشد
- سگ: فولاد آهنگری → سختی بالا و مقاومت در برابر سایش
- یاتاقان: بوش مسی → دوام را بهبود میبخشد
- محور غلتک: روانکاری شده → سایش را کاهش میدهد
- عملکرد: وزنه تعادل / سیلندر هیدرولیک → امکان باز و بسته شدن سگ سنگین را فراهم میکند
- جنس: فولاد با استحکام بالا → عملکرد سنگین
- اختیاری: قلاب زنجیر → عملکرد ایمنی اضافی
پارامترهای فنی اصلی
| شماره. | قطر زنجیر لنگر قابل اعمال | قاب جان بدنه | ||||||||||||||
| ب | ب1 | ب2 | ب3 | ب4 | ب5 | ب6 | ل | د3 | د4 | ساعت1 | ساعت2 | ساعت3 | ر1 | ت2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| شماره. | غلتک | محور سگ | محور غلتک | بوش | واشر | پایه جوش | مرجع | |||
| د | د | ل6 | د2 | ل7 | ت3 | د1 | ت4 | ف | جرم محاسبه شده (کیلوگرم) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
راهنمای انتخاب
مرحله 1 - اندازه زنجیر را انتخاب کنید → 70 تا 132 میلیمتر بر اساس زنجیر لنگر
مرحله 2 - نیاز بار را تأیید کنید → باید با بار لنگر مطابقت داشته باشد
مرحله 3 - زاویه زنجیر (ورودی/خروجی) را تأیید کنید → از همترازی با لوله هاوز و بادگیر اطمینان حاصل کنید
مرحله 4 - ارتفاع و طول را تأیید کنید → فضای عرشه و فضای نصب را تطبیق دهید
مرحله 5 - سیلندر هیدرولیک اختیاری → برای عملیات سنگین و ایمنی
مرحله 6 - قلاب زنجیر اختیاری → نیاز به ایمنی اضافی
ساختار و اجزاء
قاب جان تقویت شده | غلتک | سگ آهنگری | محور روانکاری شده | یاتاقان بوش مسی | وزنه تعادل | سیلندر هیدرولیک (اختیاری)
ویژگیهای سفارشی
- اندازه زنجیر: 70 تا 132 میلیمتر → سازگاری
- عملکرد بار: نگهدارنده لنگر → ایمنی
- صفحه جانبی: تقویت شده → استحکام
- سگ: آهنگری → مقاومت در برابر سایش
- یاتاقان: بوش مسی → دوام
- عملکرد: وزنه تعادل / هیدرولیک → جابجایی آسان
- جنس: فولاد با استحکام بالا → سنگین
- اختیاری: قلاب زنجیر → قفل اضافی
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده
راهنمای استعلام
اندازه زنجیر، زاویه هدایت زنجیر، ابعاد عرشه، نیاز بار و روش عملکرد ترجیحی (دستی یا هیدرولیک) را ارائه دهید.
نحوه کار
زنجیر لنگر از روی غلتک عبور کرده و توسط سگ قفل میشود. وزنه تعادل یا سیلندر هیدرولیک به باز و بسته شدن کمک میکند و از عملکرد ایمن و کارآمد اطمینان حاصل میکند.
کاربردها
سیستم لنگراندازی کشتی | نگهدارنده زنجیر سنگین
گواهینامهها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده؛ ساختار تقویت شده، سگ آهنگری، عملکرد با کمک هیدرولیک، همترازی بهینه زنجیر.
نقشه و عکسها

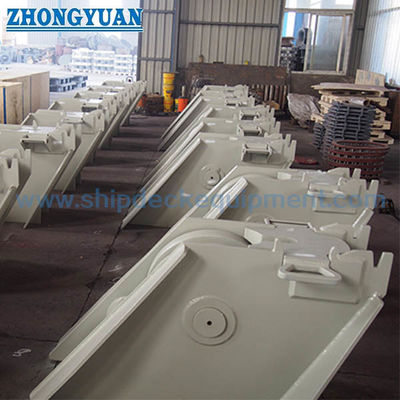

نقشه کلی | طرح نصب | عکسهای محصول
سفارشگذاری
حداقل سفارش: 1 | تحویل: 60 تا 120 روز | سفارشیسازی موجود است
سوالات متداول
سوال 1: سگ سنگین چگونه کار میکند؟
پاسخ: برای جابجایی ایمنتر و آسانتر میتوان آن را با وزنه تعادل یا سیلندر هیدرولیک کار کرد.
سوال 2: چرا از سگ آهنگری استفاده میشود؟
پاسخ: سختی بالاتر، مقاومت در برابر سایش و عمر طولانیتر را فراهم میکند.
سوال 3: چه پارامترهایی برای انتخاب لازم است؟
پاسخ: اندازه زنجیر، زاویه هدایت زنجیر، فضای عرشه و نیاز بار عوامل کلیدی هستند.
سوال 4: چرا در سیستم لنگراندازی به قفل زنجیر نیاز است؟
پاسخ: بار لنگر را از بادگیر به سازه کشتی منتقل میکند و از بادگیر در برابر بار سنگین مداوم محافظت میکند.
سوال 5: چه چیزی این قفل را برای عملیات سنگین مناسب میکند؟
پاسخ: صفحات جانبی تقویت شده، سگ آهنگری و یاتاقانهای بوش مسی استحکام بالا، مقاومت در برابر سایش و عمر طولانی را تضمین میکنند.
