بست زنجیر غلتکی ۷۰–۱۳۲ میلیمتری | نگهدارنده بار زنجیر لنگر JIS F2031 برای کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F2031-1998 | تایپ کنید: | نوع پنجه غلتکی |
|---|---|---|---|
| اندازه زنجیر: | 70-132 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی، |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، درمان سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| دیگران: | می تواند به عنوان درخواست کشتی سازی سفارشی شود | وزن 401 تا 2900 کیلوگرم؛: | 932 تا 4840 کیلوگرم |
| اندازه اسمی:: | 73 - 132 | ||
| برجسته کردن: | JIS F2031 بند کابل زنجیره ای,تجهیزات لنگرگذاری کشتی های زنجیره ای,بند کابل زنجیره ای از نوع رولر بار,Ship Mooring Equipment Chain Cable Stopper,Roller Bar Type Chain Cable Stopper |
||
توضیحات محصول

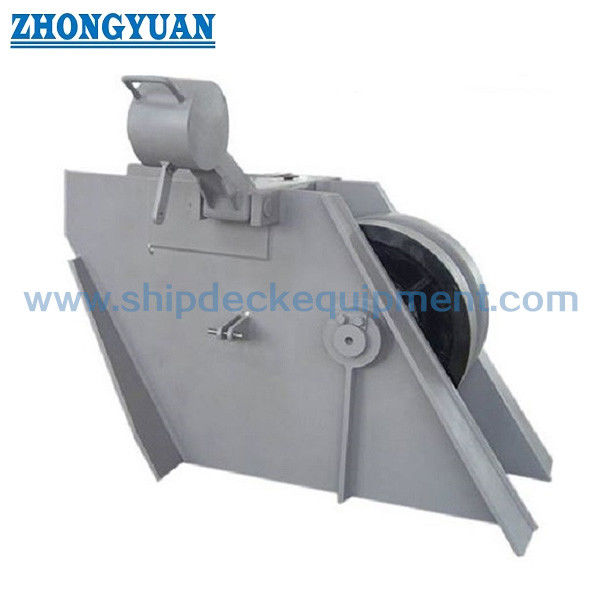

70×132mm رولر بار زنجیر Stopper JIS F2031 لنگر زنجیر حمل برای کشتی
خلاصه ی محصول
روکش زنجیره ای از نوع میله ی رول یک جزء ایمنی حیاتی در سیستم های لنگرگیری است که برای نگه داشتن زنجیره لنگر و انتقال بار از لوله ی باد به ساختار کشتی استفاده می شود.
این دستگاه مطابق با استاندارد JIS F2031-1998 طراحی شده و دارای مکانیسم رولر و سگ برای قفل قابل اطمینان زنجیره تحت بار است.
طراحی با توجه به زاویه سرب زنجیره ای از لوله هاوس تا لوله های لوله، اطمینان از تعامل صاف و کاهش بار ضربه.
مشخصات سریع
- اندازه زنجیره: 70 ≈ 132 میلی متر → سازگاری زنجیره لنگر را تعریف می کند
- استاندارد: JIS F2031-1998 → انطباق طراحی دریایی
- عملکرد: حمل بار → انتقال بار از windlass
- صفحه ی جانبی: تقویت شده → قدرت ساختاری را بهبود می بخشد
- سگ: فولاد جعل شده → سختی بالا و مقاومت در برابر فرسایش
- حامل: بوته مس → دوام را بهبود می بخشد
- شفت رول: روان کننده → کاهش فرسایش
- عملکرد: ضد وزن / سیلندر هیدرولیک → امکان باز کردن و بسته شدن سگ سنگین
- ماده: فولاد با قدرت بالا → عملکرد سنگین
- اختیاری: قلاب زنجیری → عملکرد قفل اضافی
پارامترهای فنی اصلی
| نه | قطر زنجیر لنگر | قاب جانبی بدن | ||||||||||||||
| ب | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| نه | رولر | محور پاول | محور رولر | بوش | ماشین لباسشویی | پا از جوش | مرجع | |||
| D | d | l6 | d2 | 17 | t3 | d1 | t4 | f | جرم محاسبه شده ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
راهنمای انتخاب
مرحله 1 ️ انتخاب اندازه زنجیره → 70 ️ 132 میلی متر بر اساس زنجیره لنگر
مرحله 2 ️ تایید الزامات بار → باید با بار لنگر مطابقت داشته باشد
مرحله 3 ️ تایید زاویه زنجیره (در / خارج) → اطمینان از تراز با لوله هاوس و لوله های باد
مرحله 4 ️ تایید ارتفاع و طول → مناسب طرح عرشه و فضای نصب
مرحله 5 ️ سیلندر هیدرولیک اختیاری → برای کار سنگین و ایمنی
مرحله 6 ️ قلاب زنجیره ای اختیاری → نیاز به قفل اضافی
ساختار و اجزای آن
قاب جانبی تقویت شده. رولر. سگ جعل شده. گره روان شده. ناقل بش مس. وزن معکوس. سیلندر هیدرولیکی (اختیاری).
ویژگی های سفارشی
- اندازه زنجیره: 70 ∼ 132 میلی متر → سازگاری
- عملکرد بار: نگه داشتن لنگر → ایمنی
- صفحه جانبی: تقویت شده → قوی
- سگ: جعل شده → مقاومت در برابر لباس
- قرار دادن: بوته مس → دوام
- عملکرد: ضد وزنه / هیدرولیک → کنترل آسان
- ماده: فولاد محکم → فولاد سنگین
- اختیاری: قلاب زنجیری → قفل اضافی
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
راهنمای تحقیق
اندازه زنجیره، زاویه هدایت زنجیره، ابعاد عرشه، نیاز به بار و روش عملکرد ترجیح داده شده (دستی یا هیدرولیک) را ارائه دهید.
چگونه کار می کند
زنجیره لنگر از روی رولر عبور می کند و توسط سگ قفل می شود. ضد وزن یا سیلندر هیدرولیک به باز و بسته شدن کمک می کند و عملکرد ایمن و کارآمد را تضمین می کند.
درخواست ها
سیستم لنگرگذاری کشتی.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان؛ ساختار تقویت شده، سگ جعل شده، عملیات هیدرولیکی، تراز زنجیره بهینه شده.
نقاشی و عکس

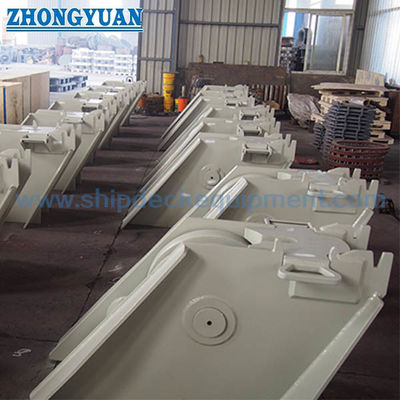

نقاشی GA. طرح نصب. عکس های محصول.
سفارش دادن
MOQ: ۱. تحویل: ۶۰. ۱۲۰ روز. سفارشی سازی در دسترس.
سوالات عمومی
سوال1: چگونه سگ سنگین کار می کند؟
A: می تواند با ضد وزن یا سیلندر هیدرولیک برای کنترل ایمن تر و آسان تر کار کند.
س2: چرا از سگ ساختگی استفاده می کنیم؟
A: سخت بودن بیشتر، مقاومت در برابر لباس و عمر طولانی تری را فراهم می کند.
س3: برای انتخاب چه پارامترهای مورد نیاز وجود دارد؟
ج: اندازه زنجیره، زاویه خط زنجیره، فضای عرشه، و الزامات بارگذاری عوامل کلیدی هستند.
سوال 4: چرا یک بند زنجیره در سیستم لنگرگیری مورد نیاز است؟
A: این بار لنگر را از بادبادک به ساختار کشتی منتقل می کند و از بادبادک در برابر بار سنگین مداوم محافظت می کند.
س5: چه چیزی باعث می شود این دکمه مناسب برای کار سنگین باشد؟
A: صفحه های جانبی تقویت شده، پاول تقلبی، و گره های بش مس تضمین قدرت بالا، مقاومت در برابر فرسایش، و عمر طولانی.
