رولر پاول-تایپ لنگر زنجیر Stopper برای 70132mm زنجیر JIS F 2031:1998
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F2031-1998 | تایپ کنید: | نوع پنجه غلتکی |
|---|---|---|---|
| اندازه زنجیر: | 70-132 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی، |
| درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، درمان سطح سفارشی موجود است. | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. |
| دیگران: | می تواند به عنوان درخواست کشتی سازی سفارشی شود | وزن 401 تا 2900 کیلوگرم؛: | 932 تا 4840 کیلوگرم |
| اندازه اسمی:: | 73 - 132 | ||
| برجسته کردن: | JIS F2031 بند کابل زنجیره ای,روکش کابل زنجیره ای از نوع رولر پاول,JIS F2031 تجهیزات لنگرگذاری کشتی |
||
توضیحات محصول
رولر پاول-تایپ لنگر زنجیر Stopper برای 70132mm زنجیر JIS F 2031:1998
خلاصه ی محصول
JIS F 2031:1998 روکش زنجیره لنگر از نوع رول پال، یک جا برای لنگرگذاری در عرشه است که برای نگه داشتن و هدایت زنجیره لنگر مستقل از لوله ی بادی استفاده می شود.جدول ابعاد ارائه شده مطابق با فرم ضمیمه 4C است.، که ترتیب رولر پال با یک راهنمای زنجیره ای است.این دستگاه عمدتاً برای زنجیره های لنگر JIS F 3303 درجه 2 و درجه 3 طراحی شده است و بر اساس طرح لنگر کشتی در خط لنگر-لنگر تنظیم شده است..
برای این شکل C، رول به هدایت زنجیره کمک می کند در حالی که پال عملکرد نگه داشتن مکانیکی را فراهم می کند. انتخاب باید بر اساس قطر زنجیره قابل استفاده، درجه زنجیره،الزامات کلاس JIS F 2031، سرب زنجیره ای، ترتیب لوله و لوله ها، پایه های عرشه، جزئیات جوش، سمت عملیاتی و نقشه کشتی تایید شده.فرم R بدون راهنمای زنجیره ای از یک ترتیب ابعاد متفاوت استفاده می کند و نباید با داده های فرم C در این صفحه مخلوط شود.
مشخصات سریع
• محصول: روکش زنجیره لنگر نوع پال، شکل C با راهنمای زنجیره → ترکیب راهنمای زنجیره لنگر با تنظیمات نگهدارنده نوع پال.
• استاندارد: JIS F 2031:1998، ضمیمه 4 → نام استاندارد: بند های کابل زنجیره ای از نوع رولر پاول.
• زنجیر لنگر قابل استفاده: 70 ≈ 132 میلی متر → شماره نامی 73 تا 132 با توجه به جدول فرم C ارائه شده.
• پایه درجه زنجیره: JIS F 3303 درجه 2 / درجه 3 زنجیره لنگر → درجه زنجیره نهایی و نیاز به گواهینامه برای کشتی تایید می شود.
• مبنای اتصال: ترتیب زنجیر Kenter → سازگاری با زنجیره واقعی و پیوند اتصال باید در هنگام انتخاب بررسی شود.
• نصب: جوش داده شده در ترتیب لنگرگذاری کشتی → پایه سطح، تقویت، خط زنجیره و تصفیه عملیاتی نیاز به تأیید نقشه دارد.
• پایه مواد استاندارد: مواد JIS خاص برای قطعات → قاب جانبی بدن می تواند از فولاد ریخته شده SCW410 یا ساخت فولاد جوش SS400 با توجه به ترتیب استاندارد باشد.
• جرم محاسبه شده مرجع: 932 ≈ 4840 کیلوگرم برای جدول فرم C ارائه شده → مربوط به دستکاری نصب، بررسی پایه، بسته بندی و برنامه ریزی حمل و نقل.
پارامترهای فنی اصلی
مرجع: JIS F 2031:1998 ضمیمه 4، فرم C با راهنمای زنجیره ای. ابعاد در میلی متر است مگر اینکه خلاف آن ذکر شده باشد.
|
شماره اسمي |
دیامتر زنجیره ی لنگر قابل استفاده (ملی متر) |
B (ملی متر) |
L (ملی متر) |
h (ملی متر) |
h1 (ملی متر) |
D (ملی متر) |
پا جوش f (ملی متر) |
جرم محاسبه شده (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|
| 73 | ۷۰ / ۷۳ | 980 | 660 | 125 | 422 | 584 | 15 | 932 |
| 78 | 76 / 78 | 1040 | 700 | 133 | 450 | 624 | 15 | 1120 |
| 84 | 81 / 84 | 1110 | 760 | 143 | 483 | 672 | 17 | 1370 |
| 90 | 87 / 90 | 1190 | 810 | 153 | 515 | 720 | 18 | 1660 |
| 95 | 92 / 95 | 1250 | 860 | 162 | 545 | 760 | 19 | 1940 |
| 102 | 97 / 102 | 1320 | 920 | 175 | 584 | 816 | 20 | 2340 |
| 107 | 105 / 107 | 1390 | 981 | 185 | 617 | 864 | 21 | 2740 |
| 114 | 111 / 114 | 1460 | 1026 | 195 | 651 | 912 | 23 | 3190 |
| 122 | 117 / 122 | 1550 | 1100 | 208 | 695 | 976 | 25 | 3840 |
| 132 | 127 / 132 | 1660 | 1190 | 225 | 750 | 1056 | 26 | 4840 |
راهنمای انتخاب و تحقیق
• مرحله 1: تایید JIS F 2031:1998 ضمیمه 4 نوع رولر پال و تایید فرم C با راهنمای زنجیره؛ اگر فرم R بدون راهنمای زنجیره مورد نیاز است، نقشه و جدول ابعاد مربوطه را درخواست کنید.
• مرحله ۲: تایید شماره اسمی، قطر واقعی زنجیره لنگر، درجه زنجیره JIS F 3303، ترتیب پیوند اتصال / Kenter-shackle و الزامات گواهینامه زنجیره.
• مرحله 3: کلاس JIS F 2031 مورد نیاز، سمت عملیاتی، زاویه سرب زنجیره، موقعیت لوله / کابل بلند کننده، موقعیت لوله یا لوله منصفانه و مجوز عملیاتی موجود را تأیید کنید.
• مرحله 4: قبل از تولید، پایه های عرشه، تقویت، ترتیب جوش، ارتفاع نصب و هرگونه محدودیت کشتی سازی را تأیید کنید.
• مرحله 5: ردیابی مواد، سیستم پوشش، دامنه بازرسی، نیاز NDT یا آزمایش بار و نیاز جامعه طبقه بندی را مطابق با مشخصات پروژه تأیید کنید.
• مرحله 6: مقدار، نوع کشتی، نقشه نصب، مقصد تحویل، زمان تحویل مورد نیاز و عکس های مرجع یا نقشه GA اگر در دسترس باشد.
ساختار
راهنمای زنجیره ای شکل C. مونتاژ رول. مکانیسم قفل پاول. قاب های جانبی بدن. گره پاول. گره رول. بوته ها و شلوارها. رابط بنیاد عرشه ای جوشیده شده.
مزیت های لنگر، ساختار و مهندسی
• فرم C ترکیبی از یک راهنمای زنجیره با ترتیب رول-پول است که به حفظ مسیر زنجیره لنگر مورد نظر کمک می کند در حالی که پاول عملکرد نگه داشتن را فراهم می کند.
• JIS F 2031، دکمه زنجیره را به عنوان یک دستگاه مستقل از لوله کش و متصل به ساختار کشتی می داند.بنابراین پایه و تقویت عرشه اطراف بخشی از مسیر حمل کلی است.
• هندسه رول و تراز زنجیره باید از خم شدن بیش از حد محلی لینک های زنجیره جلوگیری کند.موقعیت رول و اندازه زنجیره واقعی باید با نقشه ترتیب مخزن بررسی شود.
• دستگاه نگهدارنده باید در حال کار به طور مثبت ثابت بماند و نباید به طور تدریجی به سمت موقعیت باز باز شود.نگه داشتن پین و مجوز کار کردن نقاط مهم بازرسی هستند.
• برای یک ترتیب مربع سمت بدن جوش SS400،این استاندارد مستلزم مقاومت معادل با پیکربندی فولاد ریخته شده است و الزامات مواد اضافی را در اطراف مناطق راهنمای زنجیره و轴承 مشخص می کند..
• افزایش وزن از شماره 73 به شماره 132 باید در دستکاری کارگاه، بلند کردن کشتی سازی، دسترسی به عرشه و برنامه ریزی پایه در نظر گرفته شود.
• بازرسی، ردیابی مواد، NDT، آزمایش بار و گواهی کلاس باید با دامنه سفارش و کلاس یا نیاز پروژه قابل اجرا تعریف شود نه اینکه به عنوان یک عرضه استاندارد فرض شود.
ویژگی های سفارشی
• استاندارد: JIS F 2031:1998، ضمیمه 4 → دکمه های کابل زنجیره ای از نوع رول پلن.
• پیکربندی: فرم C با راهنمای زنجیره → جدول ارائه شده با ترتیب بدن شکل 1 ضمیمه 4 مطابقت دارد؛ فرم R بدون راهنمای زنجیره از ابعاد جداگانه استفاده می کند.
• شماره اسمی: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → بر اساس قطر زنجیره و نقشه مخزن انتخاب کنید.
• زنجیر قابل اجرا: 70 ≈ 132 میلی متر، JIS F 3303 درجه 2 / درجه 3 پایه → اندازه زنجیره واقعی و درجه قبل از نقل قول تایید می شود.
• پایه مواد قاب جانبی بدنه: SCW410 یا SS400 مطابق با JIS F 2031 ضمیمه 4 → ساخت SS400 جوش باید مقاومت معادل ترتیب فولاد ریخته را حفظ کند.
• درمان سطحی: Sa 2.5 تمیز کردن انفجار + پریمر اپوکسی به عنوان مرجع پروژه → سیستم پوشش نهایی مطابق با مشخصات کشتی / کشتی سازی است و یک نیاز پیش فرض JIS F 2031 نیست.
• نصب: پایه گشوده شده عرشه → سرب زنجیره ای، تقویت عرشه، جزئیات جوش و تصفیه عملیاتی نیاز به تایید از سوی طراحی کشتی / ساحه کشتی دارد.
• نیاز به گواهینامه: با توجه به نیاز پروژه و دامنه سفارش → مواد، سازنده و مدارک کلاس باید قبل از سفارش تایید شود.
چگونه کار می کند
Anchor chain is led through the C Form chain-guide and roller arrangement → Roller supports the intended chain path → Pawl is engaged to hold the chain → Chain force is transferred through the stopper body into the ship structure → Pawl is released according to the approved anchoring procedure when chain movement is required
درخواست ها
ایستگاه های لنگر افشانی قلعه ی جلو. تنظیمات لنگر لوله ی جلو. سیستم های زنجیره لنگر برای کشتی های بزرگ. مسیرهای زنجیره لنگر درجه 2 / درجه 3. پروژه های ساخت و ساز جدید. پروژه های تعمیر و تعویض.
گواهینامه ها و مزایا
گواهینامه ها و مستندات بازرسی را می توان بر اساس نیاز پروژه، دامنه سفارشات توافق شده، ردیابی مواد و روش تصویب جامعه طبقه بندی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

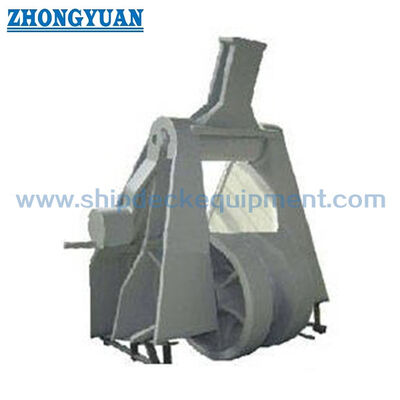

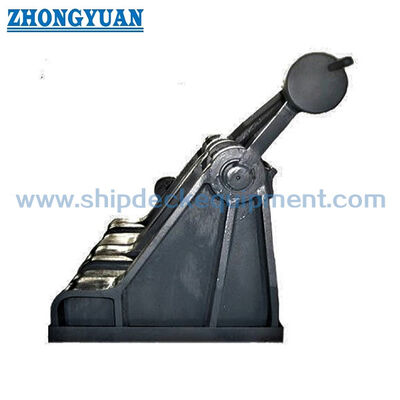

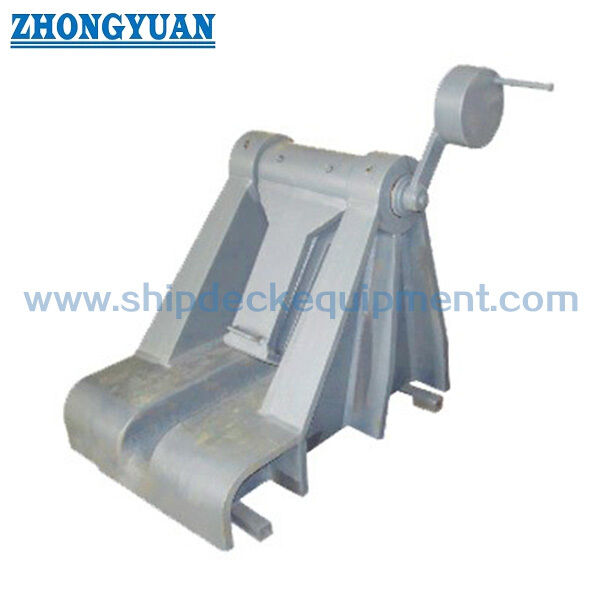

نقاشی و عکس
سوالات عمومی
سوال1: تفاوت اصلی بین فرم C ضمیمه 4 JIS F 2031 و فرم R چیست؟
A1: شکل C ترتیب رول پال با یک راهنمای زنجیره است، در حالی که شکل R ترتیب بدون راهنمای زنجیره است.ابعاد رول و پال به طور جداگانه مشخص شده و نباید مخلوط شوند..
س2: چگونه شماره نامی صحیح انتخاب شود؟
A2: شماره اسمی را با توجه به قطر واقعی زنجیره لنگر، درجه زنجیره، ترتیب لنگرگذاری کشتی، کلاس JIS مورد نیاز، خط زنجیره، سمت کار، پایه و نقشه تایید شده انتخاب کنید.محدوده 70 ≈ 132 میلی متر در این صفحه برای جدول فرم C است.
س3: آیا پایه طراحی JIS کلاس A / کلاس B به این معنی است که stopper دارای SWL منتشر شده است؟
A3: شماره JIS F 2031 الزامات کلاس مقاومت را در رابطه با بار شکستن اسمی زنجیره مورد استفاده تعریف می کند. این پایه های طراحی کلاس نباید به عنوان SWL محصول ثابت دوباره نوشته شود.درجه زنجیره، مبنای طراحی، الزامات آزمایش و دامنه تأیید کلاس برای پروژه باید تأیید شود.
