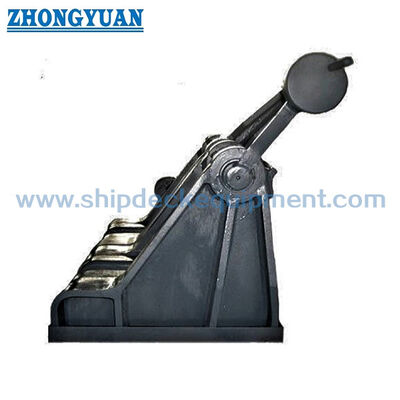

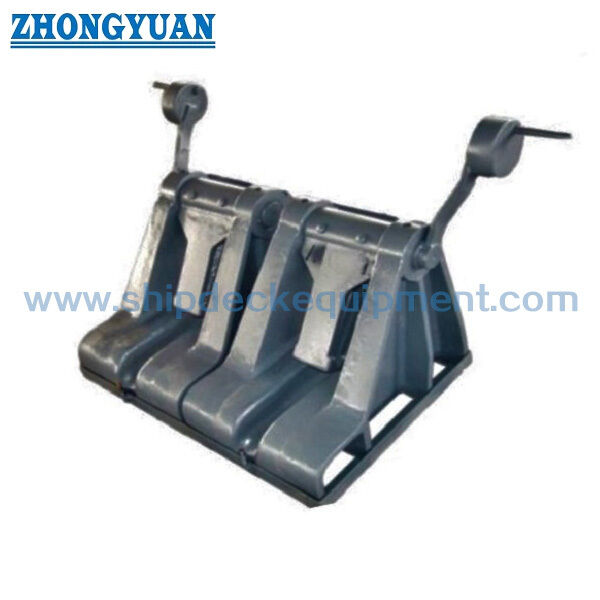

تجهیزات پهلوگیری کشتی JIS F 2031 فولادی ریخته گری درپوش زنجیری

فولادی ریخته شده نوع پاوول لنگر زنجیر بند. JIS F 2031 برای U2 / U3 لنگر زنجیر

خلاصه ی محصول

JIS F 2031 پلاک زنجیره لنگر از نوع پال فولاد ریخته شده یک دستگاه لنگرگیری عرضی است که بین لوله لنگر و لوله لوله نصب شده است تا زنجیره لنگر را محکم کند.ازش براي نگهداري از زنجير در طول کشتي استفاده مي شود، لنگر گذاری و انبار لنگر ، به طوری که بخش عمده ای از بار نگهدارنده زنجیره می تواند از طریق پایه های stopper منتقل شود به جای اینکه تنها توسط ترمز windlass حمل شود.

این روکش زنجیره نوع پال از یک چرخ رول زنجیره لنگر یا راهنمای زنجیره متفاوت است. چرخ رول عمدتا جهت زنجیره را تنظیم می کند،در حالی که دکمه ی زنجیره ای نوع پاول یک قطعه ی حمل برای زنجیره های لنگر U2 / U3 است. انتخاب باید همراه با اندازه زنجیره، درجه زنجیره، حداقل مقاومت شکستن، ترتیب windlass، بنیاد عرشه، طراحی نصب و الزامات جامعه طبقه بندی بررسی شود.

مشخصات سریع

• نوع محصول: بند لنگر زنجیره ای از فولاد ریخته شده → دستگاه نگهدارنده زنجیره برای تنظیمات لنگر لوله کشی، نه راهنمای رول زنجیره ای.
• استاندارد: JIS F 2031:1998 → مرجع برای ابعاد بند زنجیره ای نوع pawl، انتخاب اندازه نامی و پیکربندی نوع A / Type B.
• زنجیر لنگر قابل استفاده: زنجیر لنگر U2 / U3، 58 ′′ 122 mm → مناسب برای سیستم های لنگرگذاری کشتی های متوسط و بزرگ در محدوده اندازه ارائه شده است.
• محدوده اندازه نامی: 60 تا 122 → بر اساس قطر زنجیره، درجه زنجیره و ترتیب لنگرگذاری کشتی انتخاب شده است.
• وزن تقریبی: 401 کیلوگرم تا 2900 کیلوگرم → مهم برای حمل، تنظیم بلند کردن در طول نصب، بسته بندی و برنامه ریزی حمل و نقل.
• موقعیت نصب: بین لوله لوله و لوله لوله → کمک می کند تا زنجیره لنگر را ثابت کند و تقاضای بار بر روی ترمز لوله را کاهش دهد.
• تمرکز ساختمانی: بدن فولاد ریخته شده، درگیر شدن پاول، سطح صندلی زنجیره ای، نصب پین / پیچ و انتقال بار پایه → نقاط مهم بازرسی برای نقل قول و تأیید.
• درمان سطحی: Sa 2.5 شلیک + یک لایه ایپوکسی شاپ پریمر به عنوان مرجع → سیستم پوشش نهایی باید مطابق با مشخصات رنگ آمیزی کشتی یا الزامات کشتی ساز باشد.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

• مرحله ۱: تایید JIS F 2031 از فولاد ریخته شده، نوع A یا نوع B، و اندازه نامی 60 تا 122 با توجه به قطر زنجیره لنگر و نقشه ظرف.
• مرحله 2: درجه زنجیره لنگر و اندازه زنجیره، از جمله الزامات U2 / U3، حداقل مقاومت شکستن و هر مبنای قانون کلاس خاص پروژه را تأیید کنید.
• مرحله ۳: موقعیت نصب بین لوله های لوله کشی و لوله های لوله کشی را تایید کنید، جهت لوله زنجیره ای، پایه بند، تقویت عرشه و فضای موجود عرشه را تأیید کنید.
• مرحله ۴: مواد و الزامات ردیابی را تأیید کنید: بدن فولاد ریخته شده، مواد پال / پین، لوازم جعلی یا ساخته شده، سطح گواهینامه مواد و دامنه بازرسی.
• مرحله ۵: تایید درمان سطح: شروع کار، سیستم رنگ نهایی، درخواست پوشش گالوانیزه / ویژه، اجازه خوردگی، یا مورد نیاز لوازم جانبی فولاد ضد زنگ اگر مشخص شود.
• مرحله 6: مقدار، مقصد، زمان تحویل مورد نیاز، الزامات جامعه طبقه بندی، نقشه GA، نقشه ترتیب زنجیره و عکس های مرجع اگر در دسترس باشد را ارائه دهید.

ساختار

بدن فلز ریخته شده. تنظیم قفل پاول. حلقه صندلی زنجیره ای. مونتاژ پیچ / پین. رابط انتقال بار پایه. نوع A / نوع B. شکل شعاعی.

توقف زنجیره، نصب و مزایای مهندسی

• تعبیه پاول یک تابع نگه داشتن زنجیره مکانیکی برای محکم کردن زنجیره لنگر را فراهم می کند.در حالی که ظرفیت نگهدارنده نهایی و پایه تأیید باید با حداقل مقاومت شکستن زنجیره و نیاز به کلاس بررسی شود..
• بدن فولاد ریخته شده برای قطر زنجیره های بزرگ و ترتیبات لنگرگذاری کمپکت عرشه مناسب است که در آن پلپر باید نیروی زنجیره را به ساختار بدن پشتیبانی منتقل کند.
• سطح صندلی زنجیر و منطقه تماس با دسته باید پوشانده و بررسی شود تا تماس غیرطبیعی محلی، خطر پریدن زنجیر و فرسایش غیرضروری در طول کار را کاهش دهد.
• رابط پایه بند باید همراه با تقویت عرشه، ترتیب جوش / بولت و مسیر بار به ساختار کمان قبل از نصب بررسی شود.
• فضای خالی پین، پیچ و پیچ برای باز کردن، بسته شدن و بازرسی قابل اعتماد مهم است؛ روانکاری و حفاظت از خوردگی باید در برنامه نگهداری در نظر گرفته شود.
• هنگامی که روکش زنجیره به درستی تنظیم شده است، سیستم ترمز و محرک بادی می تواند تحت موارد مربوطه بار بادی / روکش مورد نیاز برای پروژه طراحی و تأیید شود.
• ردیابی مواد، بازرسی بصری، بازرسی ابعاد و آزمایش غیر مخرب می تواند با توجه به دامنه سفارش و نیاز جامعه طبقه بندی تنظیم شود.

ویژگی های سفارشی

• استاندارد: JIS F 2031:1998 → زمانی استفاده شود که مشخصه کشتی ساز یا صاحب کشتی، ابعاد بند کابل زنجیره ای JIS را مستلزم کند.
• نوع: نوع فولاد ریخته شده، نوع A / نوع B → بر اساس نقشه پروژه و پیکربندی استاندارد انتخاب کنید.
• اندازه اسمی: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → با توجه به قطر زنجیره لنگر و ترتیب لنگرگذاری کشتی انتخاب شود.
• زنجیره قابل اجرا: زنجیره لنگر U2 / U3، 58 ′′122 mm → درجه زنجیره، حداقل مقاومت شکستن، و نیاز به گواهینامه باید قبل از نقل قول تایید شود.
• ماده: بدن فولاد ریخته شده با فولاد نرم، فولاد C-Mn، فولاد ریخته شده، یا قطعات فولاد C-Mn جعل شده به عنوان مشخص شده → درجه دقیق و سطح ردیابی تایید می شود.
• نصب: بین لوله های لوله و لوله های لوله → پایه بند، تقویت عرشه، سرب زنجیره ای و فضای خالی کار باید با طراحی تایید شود.
• درمان سطحی: Sa 2.5 شلیک + پریمر اپوکسی به عنوان مرجع → پوشش نهایی مطابق با مشخصات رنگ کشتی یا درخواست کشتی ساز است.
• الزامات گواهینامه: با توجه به الزامات پروژه در دسترس → بازرسی کلاس، گواهینامه مواد و دامنه آزمایش شاهد باید قبل از سفارش تایید شود.

چگونه کار می کند

Anchor chain is led from the hawse pipe toward the windlass → Chain link sits in the stopper seating area → Pawl is closed and secured over the chain → Chain holding load is transferred through the stopper body and foundation → Windlass brake and drive system are relieved according to the approved anchoring arrangement

درخواست ها

Ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding projects | Repair and replacement of chain stoppers

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: تفاوت بین یک روکش زنجیره نوع pawl و یک چرخ رول زنجیری لنگر چیست؟

A1: یک چرخ رول زنجیره به طور عمده جهت زنجیره لنگر را هدایت می کند یا تغییر می دهد.و باید بر اساس اندازه زنجیره بررسی شود.، درجه زنجیره، پایه عرشه و الزامات تأیید.

س2: آیا ۴۵٪ / ۸۰٪ پایه بار Windlass به این معنی است که محصول دارای SWL ثابت است؟

A2: نه. 45٪ / 80٪ ارقام مورد استفاده در تنظیمات لنگرگذاری است.آنها نباید به عنوان یک SWL محصول ثابت بدون تأیید حداقل مقاومت شکستن زنجیره نوشته شوند.، اساس قوانین کلاس، روش آزمایش و دامنه تأیید.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: نوع JIS F 2031، اندازه نامی، قطر زنجیره لنگر، درجه زنجیره، حداقل مقاومت شکستن، درجه مواد، درمان سطح، مقدار، نیاز به گواهینامه، نقشه نصب را تأیید کنید.مقصد تحویلو زمان تحویل مورد نیاز.
