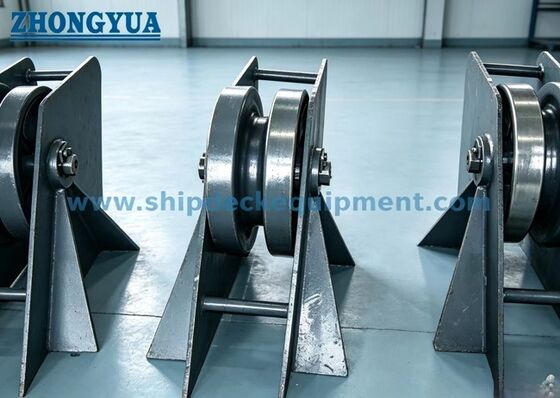

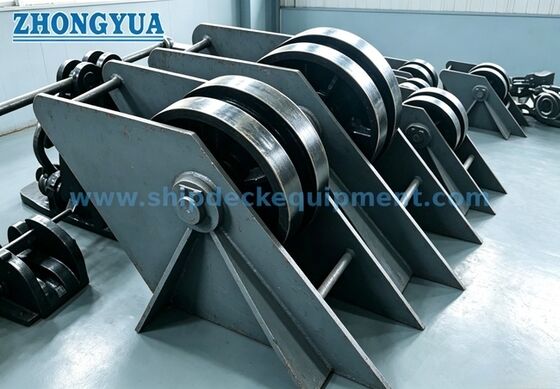

رولر راهنمای زنجیره لنگر دریایی CB/T 290-1995

رولر راهنمای زنجیره لنگر دریایی CB/T 290-1995

خلاصه ی محصول

چرخ رول زنجیره لنگر CB/T 290 یک راهنمای زنجیره ای روی عرشه کشتی است که برای کنترل جهت حرکت زنجیره لنگر در ترتیب حمل لنگر استفاده می شود.این به طور عمده برای هدایت زنجیره چپ به راست و حرکت سلسله صاف تر استفاده می شود، به جای زنجیره نگه داشتن یا قفل کردن. در یک ترتیب معمولی عرشه،آن را همراه با یک بند زنجیره گلیوتین فولاد ریخته نصب کرده و بر اساس نقشه کشتی بین بند زنجیره و لنگر قرار داده می شود..

چرخ رولر برای زنجیر های لنگر از 12.5 میلی متر تا 68 میلی متر قطر اسمی ساخته شده است و می تواند با نصب عرشه جوش یا نصب بولت بسته به نیاز نصب عرضه شود.یک چرخ فولاد ریخته شده در اطراف یک شاخه خوب روغن شده می چرخد، کمک به زنجیره عبور بدون مشکل در حالی که کاهش کشش محلی بین زنجیره و تجهیزات عرشه. جزئیات نصب نهایی، جهت خط زنجیره، تقویت عرشه،و دامنه گواهینامه باید بر اساس نقشه پروژه تایید شود.

مشخصات سریع

• عملکرد محصول: راهنمای رول زنجیره لنگر → جهت زنجیره لنگر را هدایت می کند و به حرکت سلسله کمک می کند؛ این یک روکش زنجیره نیست.
• استاندارد: CB/T 290-1995 → مرجع برای انتخاب مدل، ابعاد اصلی و وزن برای چرخ های رولر زنجیر لنگر کشتی.
• نصب معمول: بین گلیوتین زنجیره ای فولاد ریخته شده و لنگر لنگر → به عنوان یک راهنمای زنجیره ای در ترتیب لنگر عرشه استفاده می شود.
• محدوده قطر زنجیره: 12.5 mm تا 68 mm → شامل اندازه های معمول زنجیره لنگر کشتی کوچک و متوسط در جدول ارائه شده است.
• محدوده وزن: 12.7 کیلوگرم تا 832.3 کیلوگرم → مفید برای حمل، بسته بندی، تخمین بار و برنامه ریزی نصب عرشه.
• مواد اصلی: فولاد ریخته شده ZG230-450، فولاد ضد زنگ و فولاد C-Mn مطابق با مشخصات ارائه شده → دامنه نهایی مواد باید قبل از سفارش تایید شود.
• روان سازی گودال: تنظیم گودال خوب → از چرخش انعطاف پذیر رول و نگهداری آسان پشتیبانی می کند.
• درمان سطحی: Sa 2.5 انفجار + یک لایه اپوکسی فروشگاه پریمر به عنوان مرجع → پولیش، گالوانیزه، یا پایان سفارشی می تواند با توجه به نیاز پروژه مورد بحث قرار گیرد.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: قطر چرخ لنگر زنبورداری CB/T 290-1995 را تأیید کنید و نوع 14 تا نوع 68 را بر اساس قطر اسمی لنگر زنبورداری انتخاب کنید.

مرحله ۲: ترتیب عرشه را تایید کنید، به ویژه خط زنجیره ای بین بند زنجیره گلیوتین فولاد ریخته شده و لوله لنگر.

مرحله 3: تأیید کنید که آیا چرخ رولر بر روی عرشه جوش داده می شود یا به پایه نصب متصل می شود؛ تقویت عرشه و جزئیات بولت / جوش باید از نقشه کشتی پیروی کنند.

مرحله ۴: جهت هدایت زنجیره، نوع دکمه زنجیره، موقعیت لوله، و اینکه آیا رول برای ساخت جدید، تعویض یا تعمیر مورد نیاز است را تأیید کنید.

مرحله ۵: قبل از نقل قول، نیاز به مواد، تنظیمات روان کننده گودال، درمان سطح و هر گونه نیاز به فولاد ضد زنگ یا گالوانیزه را تأیید کنید.

مرحله 6: قبل از سفارش، دامنه گواهینامه را تأیید کنید: گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس، بازرسی شاهد یا سایر الزامات پروژه.

مرحله 7: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه GA، نقشه نصب و عکس های مرجع اگر در دسترس باشد را ارائه دهید.

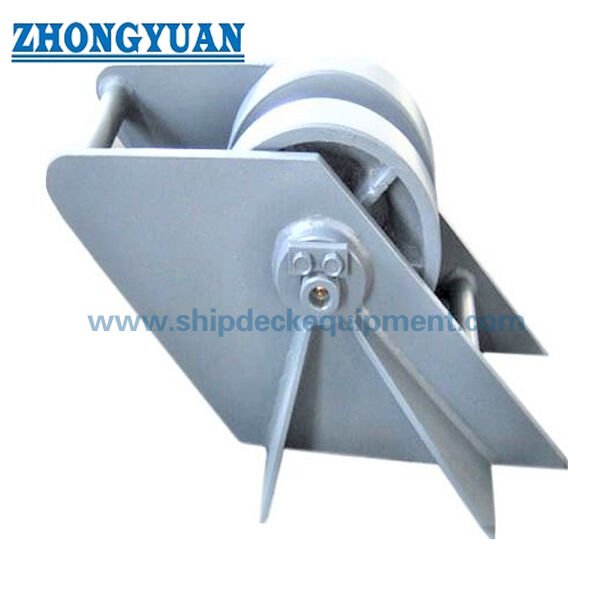

ساختار

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

مزیت های هدایت زنجیره و مهندسی

• این محصول به عنوان یک راهنمای زنجیره لنگر برای کنترل جهت طراحی شده است. نگه داشتن زنجیره، قفل کردن و اطمینان از بار باید توسط دکمه زنجیره لنگر مطابقت داشته باشد.
• چرخ رول به هدایت زنجیره لنگر به چپ یا راست در ترتیب سرب عرشه کمک می کند و کشیدن مستقیم زنجیره را در سازه های ثابت عرشه کاهش می دهد.
• یک شاخه خوب روغن شده به چرخ اجازه می دهد تا در طول حرکت زنجیره انعطاف پذیرتر باشد ، که برای عبور صاف زنجیره لنگر و دسترسی به نگهداری مهم است.
• این محصول می تواند با یک بند زنجیره گلیوتین فولاد ریخته شده و لنگر لوله کشی نصب شود، اما موقعیت واقعی باید از نقشه GA کشتی و طرح تجهیزات عرشه پیروی کند.
• محدوده اندازه ارائه شده از نوع 14 تا نوع 68 اجازه می دهد تا انتخاب توسط قطر زنجیره به جای استفاده از یک راهنمای بزرگ بدون بررسی مسیر خط زنجیره.
• بر اساس ساختار کشتی می توان در مورد نصب جوش یا بولت بحث کرد؛ تقویت عرشه، پد نصب، درجه بولت و جزئیات جوش باید توسط کشتی ساز یا دفتر طراحی تأیید شود.
• آماده سازی سطح مانند Sa 2.5 شلیک و پریمر اپوکسی به آماده سازی محصول برای سیستم های پوشش دریایی کمک می کند، در حالی که پوشش نهایی باید مشخصات رنگ ظرف را دنبال کند.

ویژگی های سفارشی

• استاندارد: CB/T 290-1995 → به عنوان مرجع اصلی برای مدل، ابعاد و وزن چرخ رولر زنجیره لنگر استفاده می شود.
• نوع محصول: چرخ چرخ زنجیر لنگر → راهنمای جهت دادن زنجیره برای تنظیمات لنگر عرشه، نه یک روکش زنجیره ای.
• قطر زنجیره: 12.5 ∼68 mm → نوع چرخ رولر را بر اساس اندازه نامی زنجیره لنگر در نقشه ظرف انتخاب کنید.
• موقعیت نصب: بین دکمه زنجیر و لنگر لوله کشی → ترتیب معمول در صورت استفاده با دکمه زنجیر گلیوتین فولاد ریخته شده؛ موقعیت نهایی باید با نقشه GA تأیید شود.
• شکل نصب: جوش در عرشه یا نصب بولت → روش نصب، پایه و تقویت قبل از تولید را تایید کنید.
• مواد چرخ: ZG230-450 فولاد ریخته شده مطابق با مشخصات ارائه شده → ردیابی مواد نهایی و دامنه گواهینامه باید قبل از سفارش تأیید شود.
• دیوار جانبی / مواد پشتیبانی: فولاد نرم یا فولاد C-Mn مطابق با مشخصات ارائه شده → درجه فولاد واقعی باید مطابق با نیاز پروژه باشد.
• روان سازی گودال: گودال خوب روغن شده → از چرخش انعطاف پذیر رول پشتیبانی می کند و به کاهش دشواری نگهداری کمک می کند.
• درمان سطحی: Sa 2.5 شلیک + اپوکسی فروشگاه پریمر، پولیش شده، گالوانیزه شده یا به صورت سفارشی → سیستم پوشش نهایی باید توسط مشخصات پروژه تایید شود.
• نیاز به گواهینامه: با توجه به نیاز پروژه در دسترس → تایید کلاس یا بازرسی شاهدان باید قبل از نقل قول تایید شود.

چگونه کار می کند

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

درخواست ها

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

س1: آیا چرخ چرخ زنجیری لنگر CB / T 290 یک روکش زنجیری است؟

A1: نه. این محصول برای هدایت مسیر زنجیره لنگر و حمایت از حرکت سلسله صاف استفاده می شود. این محصول نباید به عنوان یک بند زنجیره توصیف شود.نگه داشتن یا قفل زنجیره باید توسط دکمه زنجیره لنگر متناسب با ترتیب ظرف فراهم شود.

س2: چگونه باید نوع صحیح چرخ رولر انتخاب شود؟

A2: نوع آن را بر اساس قطر اسمی زنجیر لنگر، جهت هدایت زنجیر، ترتیب عرشه، موقعیت دکمه زنجیره، موقعیت لوله بادی و فضای نصب موجود انتخاب کنید.جدول ارائه شده ابعاد اصلی و وزن را برای انتخاب اولیه و قیمت گذاری ارائه می دهد.
