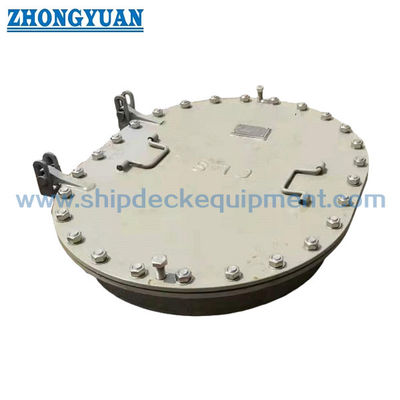

CB/T 4392 Type EA Manual Hole Multi Bolts Manhole Cover with Hinges Marine Outfitting
جزئیات محصول:
| سند: | Marine manhole cover CBT 43...14.pdf |
|
اطلاعات تکمیلی |
|||
| Standard: | CB/T 4392-2014 | Type: | EB, raised coaming, oval type, hinged |
|---|---|---|---|
| Weight: | 20.4-165.2kg | Shape: | Oval, Elliptical |
| Bolt & Nut: | Stainless steel, bronze, brass | Material: | Mild Steel, Stainless Steel |
| Coaming Height: | 100mm, or customized | Gasket: | Neoprene, or customized |
| Test: | Hydraulic Pressure Test, Air Test | Dimension: | As Standard or Customized as inquiry |
| Application Type: | Water-tight, Gas Tight, Oil Tight | Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available |
| Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| برجسته کردن: | پوشش منهول بیضی شکل,پوشش منهول دریایی,پوشش منهول دریایی cb/t 4392 |
||
توضیحات محصول
CB/T 4392 نوع EA پوشش گودال چند بولت بیضوی بالا با حلقه
توضیحات:
CB / T 4392 نوع EA پوشش سوراخ گودال چند بولت بیضوی بالا با چرخدستی است آبپوش و پوشش دریچه ضد روغن است. این استاندارد جدید CB / T4392 را برآورده می کند.مي تونه ازش براي کشتي هاي تجاري استفاده کنه. طراحی و مواد سفارشی در دسترس است. میله یک کار خوب است که به خدمه کشتی کمک می کند تا آسان دروازه را باز و ببندد.حلقه لوله ما از صفحه فولادی به عنوان یک قطعه کامل بدون جوش بند قطع شده است و این کار اطمینان می دهد که هیچ نشت در سطح مهر و بسته بندی خوب.
مشخصات فنی اصلی:
- استاندارد: CB/T 4392-2014؛
- نوع: EB، سطح بالا، نوع بیضوی، چرخ دار.
- وزن:20.4 تا 165 کیلوگرم
- شکل: بیضوی، بیضوی
- بولت و مغز: فولاد ضد زنگ، برنز، مس
- مواد: فولاد نرم، فولاد ضد زنگ
- ارتفاع کومینگ: 100mm، یا سفارشی؛
- گاسکت: نئوپرن یا سفارشی
- آزمایش: آزمایش فشار هیدرولیک، آزمایش هوا
- ابعاد: به عنوان استاندارد یا سفارشی به عنوان درخواست؛
- نوع کاربرد: ضد آب، ضد گاز، ضد روغن
- درمان سطحی: شن و ماسه زدن به S2.5 + یک لایه از اپوکسی، پولیش شده، گالوانیزه شده، درمان سطحی سفارشی در دسترس است.
- گواهینامه های طبقه بندی: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA.
پارامترهای فنی اصلی:
| اندازه اسمی LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | بولت اندازه |
بولت مقدار |
وزن کیلوگرم |
| ۴۵۰X۳۵۰ | 470 | 370 | 548 | 448 | 598 | 498 | 4 | 4 | 343 | M20 | 18 | 20.4 |
| 6 | 4 | 26.1 | ||||||||||
| 8 | 6 | 34 | ||||||||||
| 10 | 8 | 41.6 | ||||||||||
| 500X400 | 520 | 420 | 598 | 498 | 648 | 548 | 6 | 4 | 376 | 29.4 | ||
| 8 | 6 | 38.4 | ||||||||||
| 10 | 8 | 47.5 | ||||||||||
| 12 | 10 | 56.6 | ||||||||||
| 14 | 12 | 65.7 | ||||||||||
| 600X400 | 620 | 420 | 698 | 498 | 748 | 548 | 8 | 6 | 292 | 20 | 44.2 | |
| 10 | 8 | 54.8 | ||||||||||
| 12 | 10 | 65.4 | ||||||||||
| 14 | 12 | 75.9 | ||||||||||
| 16 | 14 | 86.5 | ||||||||||
| 600X450 | 620 | 470 | 698 | 548 | 748 | 598 | 8 | 6 | 362 | 22 | 46.9 | |
| 10 | 8 | 58 | ||||||||||
| 12 | 10 | 69.2 | ||||||||||
| 14 | 12 | 80.4 | ||||||||||
| 16 | 14 | 91.7 | ||||||||||
| 18 | 16 | 102.9 | ||||||||||
| 800X600 | 820 | 620 | 898 | 698 | 948 | 748 | 12 | 10 | 394 | 26 | 101.9 | |
| 14 | 12 | 118.7 | ||||||||||
| 16 | 14 | 135.4 | ||||||||||
| 18 | 16 | 152.2 | ||||||||||
| 20 | 18 | 169 | ||||||||||
| 22 | 20 | 185.9 | ||||||||||
| 24 | 22 | 202.7 | ||||||||||
| اندازه اسمی LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | بولت اندازه |
بولت مقدار |
وزن کیلوگرم |
| 800X400 | 820 | 420 | 898 | 548 | 948 | 548 | 12 | 10 | 460 | M20 | 24 | 83.4 |
| 14 | 12 | 97 | ||||||||||
| 16 | 14 | 110.6 | ||||||||||
| 18 | 16 | 124.2 | ||||||||||
| 20 | 18 | 137.9 | ||||||||||
| 22 | 20 | 151.5 | ||||||||||
| 24 | 22 | 165.2 | ||||||||||
نقشه CB/T 4392 نوع EA پوشش حفره گودال چند بولت بیضی بالا با حلقه
