ISO 5894 Type DO Multi Bolts Manhole with Recovered Cover Outfitting Outfitting
جزئیات محصول:
| سند: | Marine manhole cover CBT 43...14.pdf |
|
اطلاعات تکمیلی |
|||
| استاندارد: | BS ISO 5894: 2018/ GB 11628 | نوع: | انجام دادن |
|---|---|---|---|
| مواد: | فولاد ملایم، فولاد ضد زنگ | واشر: | مناسب با روغن ، آب دریا و آب شیرین ؛ عاری از آزبست |
| پیچ و مهره: | M20 ، استیل ضد زنگ ، برنز ، برنج | آزمون: | تست فشار هیدرولیک |
| ابعاد: | به عنوان استاندارد یا سفارشی ، به عنوان ترسیم مشتری | نوع برنامه: | آب محکم ، روغن محکم |
| درمان سطح: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، جلا ، گالوانیزه ، سطح سفارشی در دسترس است | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA |
| برجسته کردن: | ایزو 5894 دریچه دریایی دریچه,m20 پیچ دریچه دریچه دریچه,m20 مهره دریچه چاه دریایی |
||
توضیحات محصول

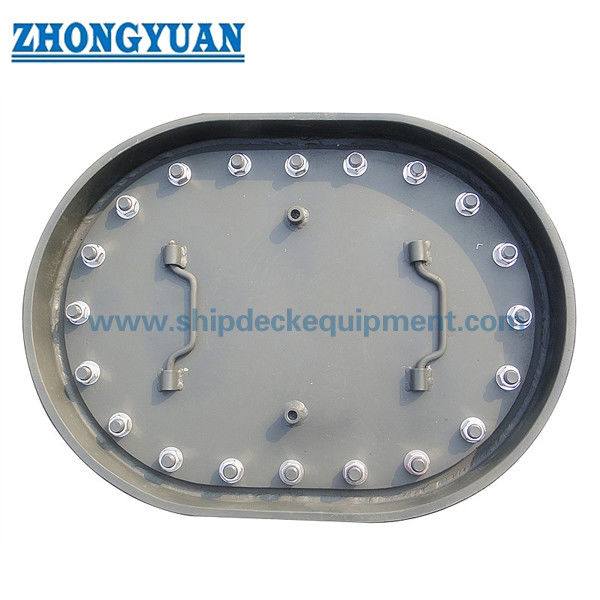

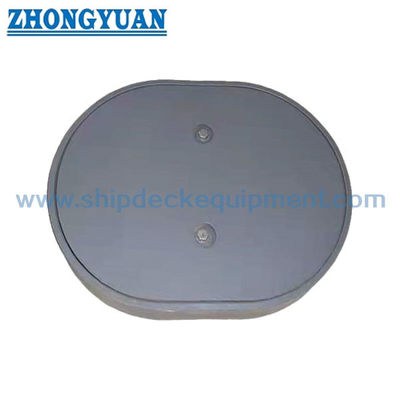

ISO 5894 نوع DO Multi Bolts Manhole با پوشش بالای داخل
توضیحات:
برای کشتی ها نوع A از پوشش گودال است. شکل این پوشش دایره ای طولانی است. این یک نوع پوشش با coaming است. می تواند بالا برده شود. این استاندارد IS05892 و CB / T19-2001 را برآورده می کند.از فولاد ساخته شده و مي تونه براي سفينه هاي مختلف استفاده بشهاگر به محصولات ما علاقه مند هستید، لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
مشخصات فنی اصلی:
- استاندارد: BS ISO 5894:2018/ GB 11628
- نوع: DO،
- مواد: فولاد نرم، فولاد ضد زنگ
- گاسکت: مناسب برای روغن، آب دریا و آب شیرین؛ بدون آزبست
- بولت و مغز: M20, فولاد ضد زنگ, برنز, مس
- آزمایش: آزمایش فشار هیدرولیکی
- ابعاد: به عنوان استاندارد یا سفارشی، به عنوان مشتری نقاشی،
- نوع کاربرد: ضد آب، ضد روغن،
- درمان سطحی: شن و ماسه زدن به S2.5 + یک لایه از اپوکسی، پولیش شده، گالوانیزه شده، درمان سطحی سفارشی در دسترس است.
- گواهینامه های طبقه بندی: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA.
پارامترهای فنی اصلی:
| اندازه اسمی l1×b1 |
l2 | b2 | l3 | b3 | l4 | b4 | t | دستگاه های اتصال قطر |
دستگاه های اتصال شماره |
| ۴۵۰×۳۵۰ | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
توجه: t برای حداقل ضخامت است، ضخامت هایی که در جدول نشان داده نشده اند می توانند با توجه به سازنده طراحی شوند. تمرین |
|||||||||
| کلید | ||||||
| 1 | پلاک کومینگ | 4 | پوشش | 7 | حلقه صفحه | 9 علامت گذاری |
| 2 | گاسکت | 5 | پوشش بالا | 8 | پیچ های قفل | 10 بولت بلند کننده، 2 x M20 |
| 3 | دستگير | 6 | دستگير | |||
اندازه و جزئیات جوش باید مطابق با استانداردهای صنعتی شناخته شده باشد.
ابعاد داده شده در براکت () می تواند تنظیم شود. بالای پوشش، از جمله مغز نباید از سطح فلاش در هنگام انتخاب ابعاد داده شده در براکت بیرون بیاید.
توجه: 1'1 x b1 یک سوراخ آزاد است.
توجه: در صورت لزوم، استفاده کننده می تواند بولت های 2 × M20 را انتخاب کند. یک بند بند M20، سوراخ ct:> 23 mm.
نقشه ای از ISO 5894 نوع DO Multi Bolts Manhole With Recessed Top Cover تجهیزات دریایی
