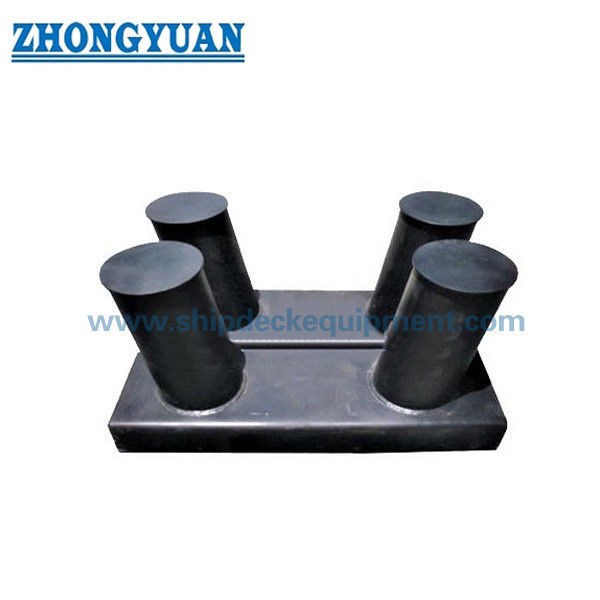

پایه مهار شیبدار دو سر 125-250 میلیمتر | پایه مهار جوشی نوع B CB/T 169-2011 برای عرشه کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Marine Inclined Bollard GB ...65.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 169-2011 | قطرهای اسمی: | 125 / 160 / 200 / 250 میلی متر |
|---|---|---|---|
| مواد: | فولاد خفیف ؛ فولاد ضد زنگ | وزن: | 32.7 - 162.7 کیلوگرم |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA |
| برجسته کردن: | gb 556 sh type marine bollard,gb 556 sh type mooring bollard,bv marine bollard |
||
توضیحات محصول
125×250 میلی متری دو طرفه دو طرفه
خلاصه ی محصول
CB/T 169-2011 بولارد دو بایت شیب دار نوع B برای کاربردهای لنگرگذاری کشتی های متوسط تا سنگین طراحی شده است.
ساختار دو ستون شیب دار باعث افزایش اصطکاک و جلوگیری از لغزیدن طناب یا آزاد شدن تصادفی در هنگام حرکت کشتی می شود.
آن را به طور گسترده ای در کشتی های باری، بارژ ها و کشتی های خدمات بندر مورد استفاده قرار می دهد که نیاز به عملکرد ثابت و بار بالا دارند.
مشخصات سریع
- قطر اسمی: 125×250 میلی متر → سازگاری طناب را تعیین می کند
- نوع: نوع B (پلاک پایه دوگانه) → توزیع بار بهبود یافته و ثبات ساختاری
- محدوده SWL: 19.5-59 kN → ظرفیت مرجع بار
- ساختار: دو بایت خم شده → نگه داشتن طناب ضد لغز
- ماده: فولاد C-Mn / فولاد ضد زنگ → قدرت و مقاومت در برابر خوردگی
- سطح: Sa2.5 + پوشش اپوکسی → حفاظت از خوردگی دریایی
- نصب: پایه جوش → انتقال بار قوی به عرشه
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
پارامترهای فنی اصلی (CB/T 169-2011 نوع B)
| اسم "ديا". | SWL kN | طناب فولادي 6x24 | طناب فولادی 6x37 ((ب) |
طبیعی دور طناب |
-دستمالي از طناب مصنوعي | D | D1 | H | L1 | L2 | t | پایه L | ب | h | h1 | t1 | k | وزن در کیلوگرم |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
منطق طراحی مهندسی
مسیر انتقال بار: طناب → ستون های بالارد → صفحه پایه → ساختار عرشه.
ستون های شیب دار باعث افزایش اصطکاک و کاهش لغزش طناب در حرکت شناور پویا می شوند.
صفحه پایه دوگانه توزیع بار و ثبات ساختاری را بهبود می بخشد.
چرا طرح بالارد خم شده است؟
جلوگیری از لغزیدن طناب → ایمنی لنگرگذاری بیشتر
افزایش قدرت نگه داری → ثبات بهتر در حرکت کشتی
کاهش انتشار تصادفی → عملیات امن تر
مناسب برای شرایط پویا → کشتی های باربری
ساختار
ستون های دوگانه شیب دار. صفحه پایه دوگانه. صفحه های تقویت کننده. ساختار جوش دار.
ویژگی های سفارشی
- ستون های شیب دار → عملکرد ضد لغزشی
- صفحه پایه دوگانه → ثبات ساختاری بالاتر
- تولید جوش → انتقال بار قابل اعتماد
- سطح صاف → حفاظت از طناب
- فولاد ضد زنگ اختیاری → مقاومت در برابر خوردگی
راهنمای انتخاب
مرحله 1 ️ انتخاب قطر ️ بر اساس اندازه طناب
مرحله 2 ️ نوع طناب را تایید کنید → سیم / فیبر
مرحله 3 ️ تایید بار → بر اساس SWL
مرحله 4 ️ انتخاب نوع → نوع B برای کاربردهای سنگین
مرحله 5 ️ تایید الزامات صدور گواهینامه
اگر مطمئن نیستید که مدل درست چیست؟ با ما تماس بگیرید ما راه حل مناسب را بر اساس طناب و شرایط کار شما توصیه می کنیم.
راهنمای تحقیق
لطفاً قطر طناب، نوع طناب، نوع ظرف، موقعیت نصب و الزامات صدور گواهینامه را ذکر کنید.
چگونه کار می کند
طناب در اطراف ستون های شیب دار → اصطکاک افزایش می یابد → انتقال بار به پایه → اطمینان از لنگر اندازی ایمن بدون لغزیدن را تضمین می کند.
درخواست ها
کشتی های باری بارگ ها کشتی های خدمات بندر لنگر انداز
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
نقاشی و عکس

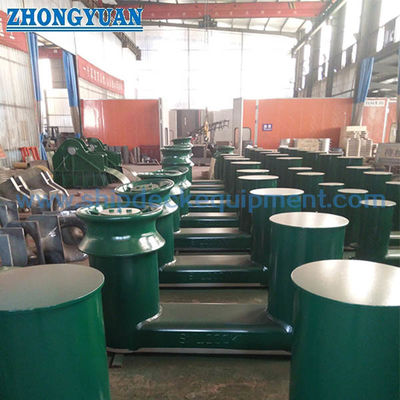

نقشه ترتیب کلی و عکس های محصول
سفارش دادن
مشخص کنید: نوع (نوع ب) ٬ اندازه ٬ مواد ٬ پوشش ٬ گواهینامه
سوالات عمومی
سوال1: بولارد نوع B چیست؟
A: نوع B پیکربندی با ظرفیت بالاتر در CB / T 169 است که دارای ساختار صفحه پایه دوگانه برای توزیع بار بهتر و ثبات ساختاری است.
س2: چرا طراحی شیب دار؟
A: از لغزش طناب در حین حرکت کشتی جلوگیری می کند.
س3: چگونه اندازه را انتخاب کنیم؟
ج: بر اساس قطر طناب و SWL مورد نیاز.
