پایه مهار دو سر شیبدار ۱۲۵-۲۵۰ میلیمتر | نوع B دو پایه CB/T 169-2011
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
| سند: | Marine Inclined Bollard GB ...65.pdf |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 169-2011 | قطرهای اسمی: | 125 / 160 / 200 / 250 میلی متر |
|---|---|---|---|
| مواد: | فولاد خفیف ؛ فولاد ضد زنگ | وزن: | 32.7 - 162.7 کیلوگرم |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA |
| برجسته کردن: | gb 556 sh type marine bollard,gb 556 sh type mooring bollard,bv marine bollard |
||
توضیحات محصول
125 تا 250 میلیمتر بولارد مهار شیبدار دو ستونی | CB/T 169-2011 نوع B دو پایه
مرور کلی محصول
بولارد دو ستونی شیبدار نوع B CB/T 169-2011 برای کاربردهای مهار کشتیهای متوسط تا سنگین طراحی شده است.
ساختار دو ستونی شیبدار اصطکاک را افزایش داده و از لغزش طناب یا رها شدن تصادفی در حین حرکت شناور جلوگیری میکند.
این محصول به طور گسترده در کشتیهای باری، بارجها و کشتیهای خدماتی بندری که نیاز به عملکرد مهار پایدار و بار بالا دارند، استفاده میشود.
مشخصات سریع
- قطر اسمی: 125 تا 250 میلیمتر → سازگاری طناب را تعیین میکند
- نوع: نوع B (صفحه پایه دوگانه) → توزیع بار و پایداری ساختاری بهبود یافته
- محدوده SWL: 19.5 تا 59 کیلونیوتن → مرجع ظرفیت بار
- ساختار: دو ستونی شیبدار → نگهدارنده طناب ضد لغزش
- جنس: فولاد C-Mn / فولاد ضد زنگ → استحکام و مقاومت در برابر خوردگی
- سطح: Sa2.5 + پوشش اپوکسی → حفاظت در برابر خوردگی دریایی
- نصب: پایه جوشی → انتقال بار قوی به عرشه
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
پارامترهای فنی اصلی (CB/T 169-2011 نوع B)
| قطر اسمی. | SWL کیلونیوتن | طناب فولادی 6x24 | طناب فولادی 6x37(b) | طبیعی | قطر طناب مصنوعی | D | D1 | H | L1 | L2 | t | طول پایه | B | h | h1 | t1 | k | وزن کیلوگرم |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
منطق طراحی مهندسی
مسیر انتقال بار: طناب → ستونهای بولارد → صفحه پایه → ساختار عرشه.
ستونهای شیبدار اصطکاک را افزایش داده و لغزش طناب را تحت حرکت پویا شناور کاهش میدهند.
صفحه پایه دوگانه توزیع بار و پایداری ساختاری را بهبود میبخشد.
چرا طراحی بولارد شیبدار؟
جلوگیری از لغزش طناب → ایمنی مهار بالاتر
افزایش نیروی نگهدارنده → پایداری بهتر تحت حرکت شناور
کاهش رها شدن تصادفی → عملیات ایمنتر
مناسب برای شرایط پویا → کشتیهای باری و بارجها
ساختار
ستونهای دوگانه شیبدار | صفحه پایه دوگانه | صفحات تقویت کننده | ساختار جوشی
ویژگیهای سفارشی
- ستونهای شیبدار → عملکرد ضد لغزش
- صفحه پایه دوگانه → پایداری ساختاری بالاتر
- ساخت جوشی → انتقال بار قابل اعتماد
- سطح صاف → از طناب محافظت میکند
- فولاد ضد زنگ اختیاری → مقاومت در برابر خوردگی
راهنمای انتخاب
مرحله 1 - انتخاب قطر → بر اساس اندازه طناب
مرحله 2 - تأیید نوع طناب → سیم / الیاف
مرحله 3 - تأیید بار → بر اساس SWL
مرحله 4 - انتخاب نوع → نوع B برای کاربردهای سنگین
مرحله 5 - تأیید الزامات گواهینامه
از مدل صحیح مطمئن نیستید؟ با ما تماس بگیرید - ما بر اساس طناب و شرایط کاری شما راه حل مناسب را توصیه خواهیم کرد.
راهنمای استعلام
لطفاً قطر طناب، نوع طناب، نوع شناور، موقعیت نصب و الزامات گواهینامه را ارائه دهید.
نحوه کار
طناب دور ستونهای شیبدار میپیچد → اصطکاک افزایش مییابد → بار به پایه منتقل میشود → مهار ایمن را بدون لغزش تضمین میکند.
کاربردها
کشتیهای باری | بارجها | کشتیهای خدماتی بندری | مهار عرشه
گواهینامهها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
نقشه و عکسها

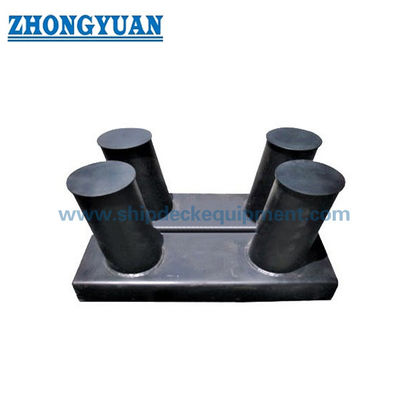

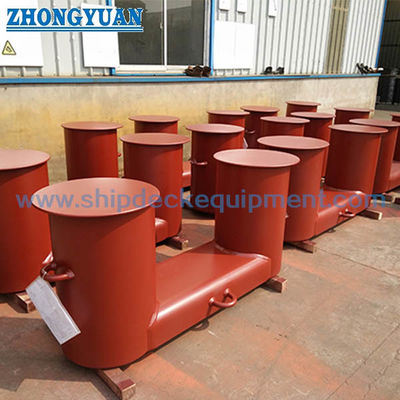

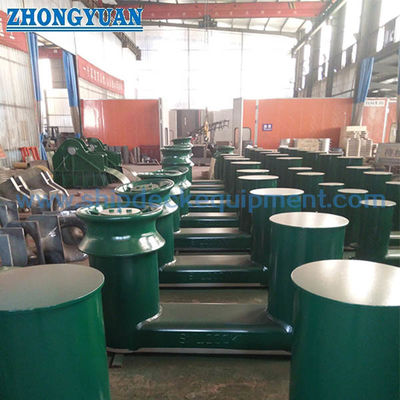

نقشه کلی و عکسهای محصول
سفارش
مشخص کنید: نوع (نوع B) | اندازه | جنس | پوشش | گواهینامه
سوالات متداول
سوال 1: بولارد نوع B چیست؟
پاسخ: نوع B پیکربندی با ظرفیت بالاتر در CB/T 169 است که دارای ساختار صفحه پایه دوگانه برای توزیع بار و پایداری ساختاری بهبود یافته است.
سوال 2: چرا طراحی شیبدار؟
پاسخ: از لغزش طناب در حین حرکت شناور جلوگیری میکند.
سوال 3: چگونه اندازه را انتخاب کنیم؟
پاسخ: بر اساس قطر طناب و SWL مورد نیاز.
