مهار کننده زنجیر لنگر از نوع پیچی برای زنجیر 50-102 میلی متر | CB/T 178-1996 نوع B
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | GB/T 178-96 | تایپ کنید: | پیچ نوع B |
|---|---|---|---|
| اندازه زنجیر: | 50-102 میلی متر | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای، آهنگری فولادی |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA |
| برجسته کردن: | دریچه زنجیر دریایی 50 میلی متری,دریچه زنجیره دریایی cb/t 178 type b,دریچه زنجیر لنگر cb/t 178 نوع b |
||
توضیحات محصول
بندر زنجیری لنگر دار برای زنجیری 50×102 میلی متری.
خلاصه ی محصول
The CB/T 178-1996 Type B screw type anchor chain stopper is a deck-installed anchoring component used to secure large stud-link anchor chains and transfer chain load into the vessel structure when the stopper is engagedطیف نوع B شامل قطر زنجیره لنگر از 50mm تا 102mm است و به طور معمول با کاربردهای زنجیره لنگر U3 با قدرت بالاتر مرتبط است.
این مجموعه ترکیبی از مکانیسم توقف با پیچ، قطعات تحمل کننده فولاد ریخته شده، قطعات ساخته شده از فولاد کربن،و یک رول جلو که از حرکت سلسله صاف تر پشتیبانی می کند و تماس کششی را در هنگام دستکاری لنگر کاهش می دهد. انتخاب نهایی باید با ترتیب لنگر windlass هماهنگ شود، درجه زنجیره، سرب زنجیره، پایه عرشه، جزئیات جوش، محدوده بازرسی،و قوانین مربوط به جامعه طبقه بندی.
مشخصات سریع
- نوع محصول: بند لنگر زنجیره ای نوع پیچ → لنگر زنجیره را ثابت می کند و در صورت استفاده صحیح از آن، لنگر لوله کشی را از بار زنجیره ای مستمر آزاد می کند.
- استاندارد و نوع: CB/T 178-1996 نوع B → لیست های استاندارد عمومی محدوده کل دکمه زنجیره پیچ را 22-102 میلی متر نشان می دهند، با نوع B که 50-102 میلی متر را پوشش می دهد.
- محدوده زنجیر لنگر: 50-102 میلی متر → یازده گروه اندازه استاندارد برای ترتیبات زنجیره لنگر کشتی بزرگتر.
- پایه درجه زنجیره: به طور معمول U3 برای نوع B → هر درخواست U2 باید با طراحی ظرف، استاندارد رسمی و الزامات کلاس تأیید شود.
- پایه بار مرجع: 80٪ از بار شکستن زنجیره لنگر U3 مربوطه همانطور که ارائه شده است → این یک پایه طراحی / تأیید است، نه SWL محصول اعلام شده.
- رولر جلو: یک رولر جلو از مکانیسم توقف → از حرکت زنجیره پشتیبانی می کند و اصطکاک مستقیم کششی را از طریق منطقه دکمه کاهش می دهد.
- نصب: به طور مستقیم به عرشه تقویت شده جوش داده شده یا بر روی یک پایه جوش داده شده نصب شده → قدرت عرشه، جزئیات جوش و تراز باید توسط کارگاه یا دفتر طراحی تأیید شود.
- آماده سازی سطح مرجع: Sa 2.5 انفجار + پریمر اپوکسی فروشگاه → سیستم پوشش نهایی مطابق با مشخصات رنگ ظرف و دامنه سفارش است.
پارامترهای فنی اصلی
| زنجیر لنگر اندازه |
ب | B1 | B2 | H | H1 | H2 | H3 | H4 | d | d1 | d2 | |
| 50 تا 52 | 1020 | 333 | 150 | 1130 | 450 | 310 | 180 | 755 | T26 X 1 4/2 | 400 | 35 | |
| 54 تا 56 | 1090 | 335 | 150 | 1210 | 485 | 330 | 205 | 746 | T55 X 14/2 | 400 | 35 | |
| 58 تا 60 | 170 | 371 | 150 | 1270 | 528 | 350 | 225 | 740 | T60 X 14 / 2 | 400 | 40 | |
| 62 تا 64 | 1250 | 393 | 200 | 1360 | 555 | 370 | 245 | 725 | T65 X 16/ 2 | 500 | 40 | |
| ۶۶ تا ۶۸ | l330 | 415 | 200 | 1430 | 580 | 390 | 265 | 715 | T70 X l 6/ 2 | 500 | 45 | |
| 70 تا 73 | 1410 | 441 | 200 | 1510 | 605 | 415 | 285 | 700 | T70 X 16/ 2 | 500 | 45 | |
| ۷۶ تا ۷۸ | 1500 | 463 | 250 | 1590 | 630 | 440 | 300 | 690 | T75 X J 6/ 2 | 500 | 50 | |
| 81 تا 84 | 1600 | 485 | 250 | 1630 | 665 | ·470 | 325 | 680 | T 80 X 16/ 2 | 630 | 50 | |
| 87 تا 90 | 1710 | 507 | 250 | 1670 | 700 | 500 | 350 | 670 | T85 X 18 / 2 | 630 | 55 | |
| 92 تا 95 | 1820 | 529 | 300 | 1710 | 735 | 525 | 365 | 660 | T90X 18 / 2 | 630 | 55 | |
| ۹۷ تا ۱۰۲ | 1940 | 551 | 300 | 1750 | 770 | 560 | 390 | 650 | T90 X 18 / 2 | 630 | 55 | |
| زنجیر لنگر اندازه |
L | L1 | L2 | L3 | L4 | L5 | L6 | D | t | t1 | R | وزن کیلوگرم |
| 50 تا 52 | 1040 | 980 | 440 | 370 | 275 | 200 | 120 | 520 | 26 | 12 | 245 | 1700 |
| ۵۴ تا ۵۶ | 1120 | 1040 | ۴۸۰ | 390 | 305 | 200 | 120 | 560 | 26 | 12 | 255 | 1805 |
| 58 تا 60 | 1180 | 1100 | 520 | 410 | 315 | 220 | 120 | 600 | 28 | 12 | 260 | 1930 |
| 62 تا 64 | 1270 | 1175 | 560 | 430 | 345 | 220 | 160 | 640 | 30 | 16 | 275 | 1960 |
| ۶۶ تا ۶۸ | 1340 | 1240 | 600 | 450 | 365 | 230 | 160 | 680 | 30 | 16 | 285 | 2180 |
| 70 تا 73 | 1420 | 1270 | 635 | 475 | 390 | 230 | 160 | 730 | 32 | 16 | 300 | 2420 |
| ۷۶ تا ۷۸ | 1500 | 1340 | 670 | 500 | 415 | 340 | 160 | 780 | 34 | 16 | 310 | 2630 |
| 81 تا 84 | 1610 | 1420 | 700 | 530 | 450 | 240 | 200 | 810 | 36 | 20 | 320 | 2860 |
| 87 تا 90 | 1700 | 1490 | 730 | 560 | 475 | 250 | 200 | 900 | 38 | 20 | 330 | 3170 |
| 92 تا 95 | 1800 | 1560 | 765 | 585 | 515 | 250 | 200 | 950 | 38 | 20 | 340 | 3420 |
| ۹۷ تا ۱۰۲ | 1890 | 1 630 | 790 | 620 | 540 | 250 | 200 | 1020 | 40 | 20 | 350 | 3798 |
راهنمای انتخاب و تحقیق
مرحله 1: تایید CB/T 178-1996 نوع B و گروه قطر زنجیره لنگر از 50-52 mm تا 97-102 mm.
مرحله ۲: تایید درجه زنجیره لنگر، حداقل بار شکستن، ترتیب لوله کش لنگر، جهت هدایت زنجیره و اینکه آیا پروژه نیاز به پایه طراحی 80٪ بار شکستن زنجیره دارد.
مرحله 3: فرم نصب عرشه را تأیید کنید: جوش مستقیم عرشه یا پایه جوش داده شده، از جمله تقویت عرشه، جزئیات جوش، فضای موجود و تراز با لوله زنجیره ای و windlass.
مرحله ۴: مشخصات مواد قطعه به قطعه را تأیید کنید، به ویژه قطعات تحمل کننده فولاد ریخته شده، قطعات ساخته شده از فولاد کربن، مواد پیچ / مغز، شاخه رول،و هر گونه نیاز به درمان حرارتی.
مرحله پنجم: آماده سازی سطح، سیستم پوشش نهایی، نقاط روانکاری، گواهی سازنده، ردیابی مواد، بازرسی کلاس، آزمایش بار و الزامات شاهد را تأیید کنید.
مرحله 6: مقدار، نوع کشتی، نقشه نصب یا نقشه GA، جامعه طبقه بندی، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
Cast steel load-bearing body | Screw-operated stopping mechanism | Chain-contact stopping members | Front support roller | Roller shaft and bearing / bush interface | Welded deck base or foundation | Hand-operated screw and nut assembly | Protective coating and lubrication points
مزایایی که در لنگرگیری، عملیات و کیفیت وجود دارد
- مکانیسم پیچ به کار گرفته شده، بدون برخورد با محصول به عنوان یک دستگاه بلند یا وینچ، اتصال کنترل شده و آزاد شدن زنجیره لنگر را فراهم می کند.
- هنگامی که فعال می شود، دکمه زنجیره ای بار زنجیره لنگر را از طریق بدن و پایه خود به ساختار محکم شده عرشه منتقل می کند و بار مداوم را بر روی لوله لنگر و چرخ زنجیره ای کاهش می دهد.
- رول جلو از مسیر زنجیره پشتیبانی می کند و به کاهش اصطکاک کششی در هنگام بلند کردن یا پرداخت کمک می کند، به ویژه برای محدوده زنجیره 50-102 میلی متر بزرگتر.
- قطعات فولاد ریخته شده و قطعات فولادی ساخته شده باید به طور جداگانه برای ردیابی مواد، کیفیت ریخته، دقت ابعاد، آماده سازی جوش و مناسب بودن مونتاژ نهایی کنترل شوند.
- پیچ، مغز، پین، شاخه رول و رابط های متحرک نیاز به ماشینکاری مناسب، دسترسی به روان کننده، حفاظت از خوردگی و بازرسی عملکردی قبل از تحویل دارند.
- هندسه پایه های عرشه و تراز خط زنجیره بسیار مهم است؛ ارتفاع یا تغییر نادرست می تواند باعث تماس زنجیره ای محلی، بارگذاری نامناسب و دشواری در کار شود.
- بررسی بار، روش بازرسی و دامنه گواهینامه باید مطابق با CB/T 178-1996، نقشه تایید شده و الزامات جامعه طبقه بندی پروژه باشد.
ویژگی های سفارشی
- استاندارد: CB/T 178-1996 → نام گذاری عمومی توصیه شده برای استاندارد کشتی سازی چین؛ عبارت GB/T ارائه شده نباید در صفحه آخر استفاده شود.
- نوع: نوع B پیچ بند زنجیره → پیکربندی استاندارد برای زنجیره های بزرگ 50-102 میلی متر.
- اندازه زنجیر لنگر: 50-52 / 54-56 / 58-60 / 62-64 / 66-68 / 70-73 / 76-78 / 81-84 / 87-90 / 92-95 / 97-102 mm → با مشخصات زنجیر لنگر کشتی انتخاب کنید.
- درجه زنجیره ای: U3 به عنوان پایه معمولی نوع B → استفاده از U2 نیاز به تأیید در برابر استاندارد رسمی و تأیید پروژه دارد.
- پایه بار مرجع: 80٪ از بار قطع زنجیره U3 مربوطه → معیار تأیید مهندسی، نه SWL و نه ظرفیت بلند.
- مواد: قطعات فولاد ریخته شده و فولاد کربن → درجه دقیق، درمان حرارتی و تخصیص قطعات باید مطابق با BOM و مشخصات مواد تایید شده باشد.
- نصب: جوش مستقیم عرشه یا پایه جوش → تقویت عرشه، روش جوش و تراز نهایی خاص کشتی است.
- درمان سطحی: Sa 2.5 شلیک + اپوکسی فروشگاه پریمر به عنوان مرجع → پوشش نهایی و روانکاری مطابق با الزامات ظرف و مشتری.
- الزامات گواهینامه: با توجه به دامنه سفارش در دسترس است → گواهینامه سازنده ، گواهینامه مواد ، بازرسی کلاس و آزمایش شاهدان مشمول الزامات پروژه و تصویب کلاس است.
چگونه کار می کند
Anchor chain approaches over the front roller → Operator turns the screw mechanism → Stopping members engage the selected chain link → Chain load is transferred through the stopper body and foundation into the reinforced deck → The windlass is relieved from sustained load → Screw mechanism is released before chain movement resumes
درخواست ها
کشتی های تجاری. کشتی های حمل و نقل عمده. تانکرها. کشتی های کانتینری. کشتی های حمل و نقل عمومی. زنجیره های لنگر بزرگ. پروژه های ساخت و ساز جدید. تعویض و ارتقاء تجهیزات لنگر.
گواهینامه ها و مزایا
گواهینامه ها و بازرسی می تواند با توجه به الزامات پروژه، ردیابی مواد، دامنه آزمایش تایید شده و روش تصویب جامعه طبقه بندی تنظیم شود.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

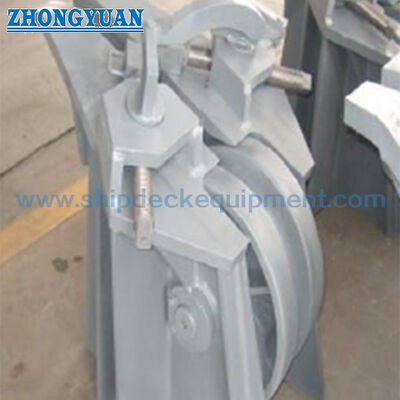

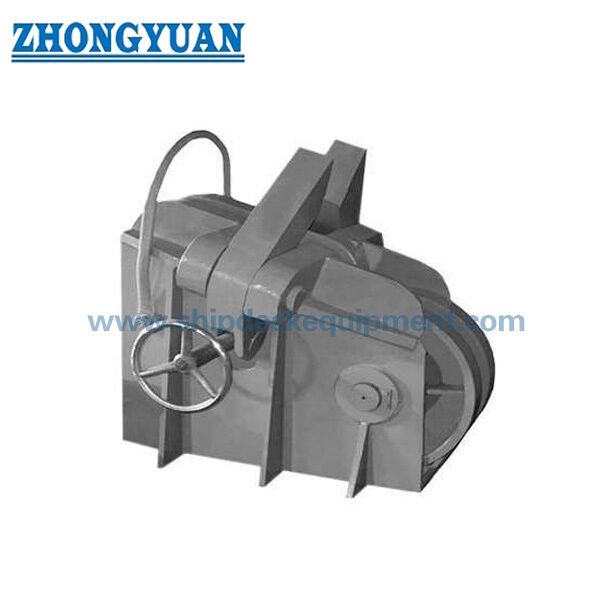

نقاشی و عکس
سوالات عمومی
Q1: آیا مقدار 80٪ U3 برای فشار شکستن زنجیره SWL از بند زنجیره است؟
A1: نه. این باید به عنوان یک طراحی مرتبط با زنجیره یا مبنای بار تایید در نظر گرفته شود. این یک SWL بلند کننده اعلام نشده است. معیار بار نهایی، روش آزمایش، فشار مجاز،و دامنه پذیرش باید مطابق با استاندارد رسمی باشد.، طراحی تایید شده و نیاز جامعه طبقه بندی.
س2: آیا می توان از نوع B برای هر دو زنجیره لنگر U2 و U3 استفاده کرد؟
A2: مرجع عمومی محصولات به طور کلی نوع B را با زنجیره U3 50-102 میلی متر مرتبط می کنند، در حالی که توصیف ارائه شده نیز به U2 اشاره دارد. برای یک درخواست U2، نوع مورد نیاز را تأیید کنید،حداقل بار شکستن زنجیره، ابعاد و تایید کلاس قبل از نقل قول.
س3: قبل از نقل قول چه اطلاعاتی لازم است؟
A3: تایید CB/T 178-1996 نوع B، قطر و درجه زنجیره، داده های بار شکستن زنجیره، مشخصات مواد، نقشه نصب / پایه، سیستم پوشش، مقدار، گواهی و دامنه آزمایشجامعه طبقه بندی، مقصد و تاریخ تحویل مورد نیاز.
