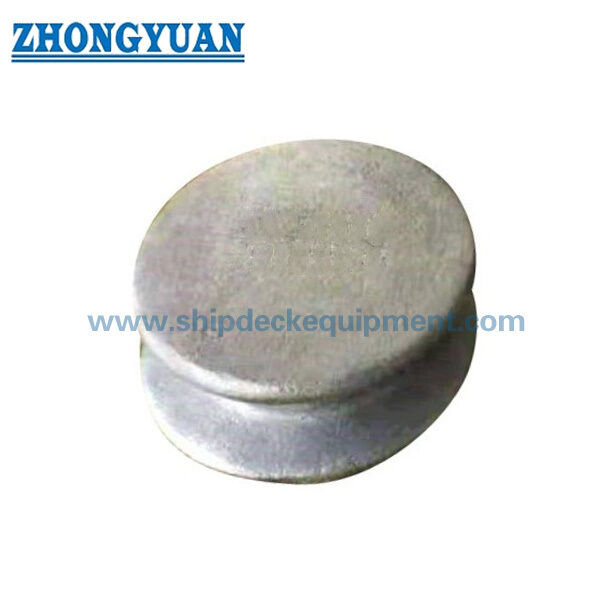

6 "، 8 " و 10" فولادی فولادی فولادی برای قایق ها و قایق های کاری.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| نوع مدل: | خفه کن | ابعاد (اینچ): | دکمه ها (6، 8، 9، 9-1/2، 10، 11 اینچ)؛ چاک های باز (4"x8"، 5"x11، 6"x12، 8" |
|---|---|---|---|
| درجه مواد: | ورق فولادی ملایم (یکی ساخته شده)، فولاد ریخته گری ASTM A27-70-36، فولاد ضد زنگ ریخته گری، ورق فولادی | کنترل کیفیت: | عملیات حرارتی برای ریخته گری، معاینه رادیوگرافی (RT)، تست مغناطیسی (MT)، تست بار کششی |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی: | CCS/BV/LR/ABS/DNV-GL |
| برجسته کردن: | چاک دریایی فولادی ملایم,چاک دریایی CCS,تجهیزات پهلوگیری کشتی A27-70-36 |
||
توضیحات محصول
6 "، 8 " و 10" فولادی فولادی فولادی برای قایق ها و قایق های کاری.
خلاصه ی محصول
دکمه های فولادی 6 "، 8 " و 10" دکمه های فولادی فولادی هستند که برای کشتی های داخلی، قایق های کش، قایق های کاری و سایر تنظیمات کشتی رودخانه ای در سبک آمریکای شمالی ساخته شده اند.بر خلاف یک چوک باز یا بسته معمولی که یک خط را از طریق یک سوراخ هدایت می کند، یک دکمه چک در درجه اول برای دریافت و حفظ چشم یک خط لنگر یا سیم در طول عملیات ترشح ، تغییر مکان و لنگر انداختن بارج استفاده می شود.
این سه مدل از فولاد ریخته ای ASTM A27/A27M درجه 70-36 استفاده می کنند و دارای اندازه های نامی 6 "، 8 " و 10" هستند. انتخاب باید بر اساس هندسه خط یا سیم چشم، پایه بار مورد نظر،طرح عرشه، رابط جوش و تقویت محلی عرشه. ابعاد و وزنه های ارائه شده از انتخاب اولیه و قیمت گذاری پشتیبانی می کنند،اما نقشه تولید نهایی و بررسی ساختاری ظرف باید نصب را کنترل کند.
مشخصات سریع
- نوع محصول: دکمه های فولادی ریخته شده → نصب عرشه برای نگه داشتن چشم یک خط یا سیم در هنگام ساخت و لنگر انداختن قایق های داخلی.
- بازار اصلی و نوع کشتی: راه های آبی داخلی آمریکای شمالی و جنوبی → معمولا برای بارگ ها، قایق های کاری، قایق های کش و کشتی های خدمات رودخانه ای مشخص می شود.
- محدوده اندازه نامی: 6 "، 8 "، و 10" → سه اندازه سخت افزار معمول عرشه با وزن تقریبی از 38 تا 144 پوند.
- ماده: ASTM A27/A27M درجه 70-36 فولاد ریخته → درجه ریخته ای فولاد کربن گرمایی درمان شده و به طور مکانیکی آزمایش شده است.
- نصب: جوش داده شده به ساختار عرشه → روش جوش، آماده سازی منطقه جوش، تقویت عرشه و جهت بار نیاز به تأیید خاص کشتی دارد.
- رابط خط: سر دکمه و گلوی درهم شکسته → یک خط یا چشم سیم را بدون توصیف محصول به عنوان یک بولارد یا نقطه بلند نگه می دارد.
- وضعیت سطح: عرضه آماده جوش به صورت ریخته شده / غیر رنگ شده یا تکمیل مشخص شده و آماده شده → توالی پوشش باید با جوش کشتی ساز هماهنگ شود.
- گزینه های بازرسی: صدور گواهینامه مواد، MT، RT، و آزمایش های توافق شده در باره حمل → با توجه به محدوده پروژه و معیارهای پذیرش در دسترس است.
پارامترهای فنی اصلی
| توضیحات | نوع | ابعاد داخل اینچ (MM) |
وزن | |||||||
| A | ب | C | D | E | F | G | H | LBS (KGS) |
||
| دکمه چک | 6" | 6" | 8-1/2" | 12" | 4-1/8" | 1-1/8" | 3/4" | 3/4" | نصف اینچ | 38 |
| 152 | 216 | 305 | 181 | 105 | 89 | 19 | 13 | 17 | ||
| 8" | 8-3/5" | 12 تا 2 سانتی متر | 13" | 5-3/4" | ۲" | 3/8" | 7/8" | 3/4" | 75 | |
| 218 | 318 | 330 | 146 | 51 | 10 | 22 | 19 | 34 | ||
| 10" | 10" | 15" | 17" | 8-1/2" | N/A | نصف اینچ | 1" | 5/8" | 144 | |
| 254 | 381 | 432 | 216 | 13 | 25 | 16 | 65 | |||
راهنمای انتخاب و تحقیق
مرحله 1: مدل دکمه های مورد نیاز را تایید کنید: 6 "، 8 "، یا 10 "، و نقشه ترتیب عرشه کشتی یا بارج را ارائه دهید.
مرحله ۲: نوع خط یا سیم، اندازه چشم، استفاده مورد نظر از کشش یا لنگر، جهت سرب و پایه بار طراحی پروژه را تأیید کنید.
مرحله ۳: موقعیت نصب عرشه را تأیید کنید، فاصله موجود در اطراف سر دکمه، ضخامت صفحه عرشه، تقویت و جزئیات جوش کشتی.
مرحله ۴: تایید مواد ASTM A27/A27M درجه ۷۰ تا ۳۶، سوابق درمان حرارتی، گواهینامه مواد و هر گونه الزامات بازرسی کلاس یا مالک.
مرحله ۵: تکمیل را تأیید کنید: حالت آماده جوش به صورت ریخته شده / غیر رنگارنگ، Sa 2.5 شلیک شده به علاوه پرایمر اپوکسی، پایان گالوانیزه، گزینه فولاد ضد زنگ پولیش شده یا سیستم پوشش پروژه.
مرحله 6: مقدار، گواهینامه مورد نیاز و دامنه آزمایش، مقصد تحویل، زمان تحویل مورد نیاز و نقشه یا عکس مرجع اگر در دسترس باشد را ارائه دهید.
ساختار
بدنه دکمه های فولاد ریخته شده. سر بیرون آویزان. گلو نگهدارنده خط. سطح تماس خطی گرد. پایه ای جوش داده شده. رابط جوش کنترل شده.
مزیت های ریختن، جوش و لنگر انداز
- هندسه دکمه به چشم یک خط یا سیم مناسب است، کمک به نگه داشتن چشم نشسته در طول کار کشیدن و عملیات لنگر انداختن قایق.
- سطوح ریخته شده گرد را می توان پوشانید و صاف کرد تا تماس شدید محلی با خط مصنوعی، سیم فیبر یا چشم های سیم را کاهش دهد.
- محدوده 6 "، 8 "و 10" با شیوه سخت افزاری معمول در سطح قایق داخلی آمریکا مطابقت دارد و پیشرفت عملی اندازه را برای پروژه های جایگزینی یا ساخت جدید فراهم می کند.
- ASTM A27/A27M درجه 70-36 یک درجه ریخته گری فولاد کربن است که تحت درمان حرارتی و آزمایش مکانیکی قرار گرفته است.خریدار و کشتی ساز هنوز هم باید یک روش جوش مناسب برای مواد ریخته و عرشه واقعی ایجاد کند.
- یک وضعیت منطقه جوش به صورت گداخته یا رنگ نشده می تواند جوشکاری عرشه را ساده کند. اگر کارگاه اولیه یا گالوانیزاسیون مشخص شود، آماده سازی منطقه جوش و تعمیر پوشش باید قبل از تولید توافق شود.
- در صورت لزوم می توان آزمایش MT، RT و فشار کششی را ترتیب داد، اما روش، بار آزمایش، معیارهای پذیرش، نیاز به شاهد و عبارت گواهی باید در سفارش توافق شود.
- پایه جوش داده شده نیروهای خدماتی را به ساختار کشتی منتقل می کند؛ تقویت عرشه محلی و اندازه گیری جوش بخشی از طراحی ساختاری کشتی یا کشتی سازی باقی می ماند.
ویژگی های سفارشی
- نوع محصول: دکمه های فولاد ریخته شده → دکهای نگهدارنده چشم خطی برای ساخت و چسباندن قایق.
- اندازه های اسمی: 6 " / 8" / 10 " → بر اساس خط یا سیم چشم، فضای عرشه و نقشه تایید شده انتخاب کنید.
- ماده: ASTM A27/A27M درجه 70-36 → درجه ریخته شدن فولاد کربن با درمان حرارتی و آزمایش مکانیکی.
- کاربرد معمول کشتی: قایق داخلی / قایق کشنده / قایق کاری → به ویژه مربوط به برنامه های سخت افزاری رودخانه ای و قایق دریایی آمریکایی است.
- نصب: پروتکل جوشکاری عرشه → جوشکاری، تقویت عرشه و فضای خالی اطراف باید توسط طراحی کشتی تأیید شود.
- درمان سطحی: به عنوان ریخته شده، Sa 2.5 و اپوکسی فروشگاه آماده شده، گالوانیزه شده، پولیش شده یا سفارشی شده → پایان نهایی بستگی به جوش و پوشش دنباله.
- بازرسی: گواهی مواد، MT، RT، و تست کشش بار همانطور که مشخص شده است → به عنوان محصولات استاندارد فرض نمی شود مگر اینکه در سفارش گنجانده شود.
- بارگذاری: باید تایید شود → هیچ SWL، MBL، بار آزمایش، یا بار مجاز از اندازه، درجه مواد، یا وزن محصول استنباط نمی شود.
چگونه کار می کند
Line or wire eye is placed over the button head → The eye seats in the recessed throat → Rounded contact surfaces retain and guide the eye during tow make-up or mooring → Service forces pass through the welded base into the reinforced deck structure
درخواست ها
بارگ های داخلی بارگ های مخزن بارگ های بارگو خشک بارگ های کشنده و کشتی های کاری برنامه های کشاندن و کشاندن ترمینال های رودخانه پروژه های تعمیر و تعویض بارگ ایستگاه های لنگرگذاری عرشه دریایی
گواهینامه ها و مزایا
مدارک تأیید ABS، گواهینامه های مواد، گواهینامه های سازنده، گزارش های NDT و آزمایش شاهد می تواند با توجه به نیاز پروژه، دامنه سفارش،و روش تصویب طبقاتیدر دسترس بودن گواهینامه باید قبل از نقل قول تایید شود.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

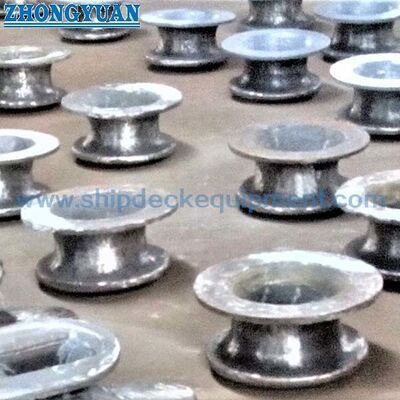

نقاشی و عکس
سوالات عمومی
سوال 1: چگونه باید دکمه های 6 "، 8 " یا 10 " را انتخاب کنیم؟
A1: مدل را با توجه به ابعاد خط یا سیم چشم، ترتیب خدمات، فضای عرشه، جهت سرب، بار طراحی پروژه و طراحی کشتی تایید شده انتخاب کنید.تنها اندازه اسمی یک پایه کامل برای انتخاب بار نیست.
س2: آیا اندازه نامی یا وزن محصول SWL است؟
A2: نه. نام های 6 "، 8 " و 10" نشان دهنده مدل و هندسه گلو هستند، در حالی که وزن ذکر شده برای استفاده و مرجع حمل و نقل است.و بار آزمایش نباید بدون یک پایه بار تایید شده و محاسبه ساختاری استنباط شود..
س3: آیا قبل از جوش دادن عرشه باید دکمه ها رنگ شوند؟
A3: سخت افزاری برگهای آمریکایی اغلب به صورت ریخته شده یا بدون رنگ در رابط جوش برای پشتیبانی از جوش کشتی فروشی عرضه می شود.اما پوشش منطقه جوش، برداشتن و تعمیر پوشش باید با کشتی سازی توافق شود.
