بست فولادی T شکل 5-100T برای مهاربندی بندر و اسکله
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT ، L/C ، و غیره |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| ظرفیت بولارد: | 5 تا 100 تن | وزن اسمی: | 70 تا 1670 کیلوگرم |
|---|---|---|---|
| مواد: | فولاد ریخته گری، چدن | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. |
| گواهی های طبقه بندی: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، RINA ، IRS ، RS و غیره. | ||
| برجسته کردن: | بالارد فولادی رسوب شده,استیل بولارد با پایه مربع,Square Base Casting Steel Bollard |
||
توضیحات محصول
5–100T Cast Steel T Head Bollard برای بندر و اسکله
بررسی اجمالی محصول
بولاردهای سر T، اتصالات پهلوگیری سنگین هستند که برای بنادر، اسکله و پایانه ها طراحی شده اند تا ایمن کشتی ها را ایمن کنند.
این سازه که از فولاد چدنی یا چدن داکتیل ساخته شده است، با تجزیه و تحلیل اجزا محدود (FEA) برای اطمینان از عملکرد قابل اعتماد باربری تأیید می شود.
طراحی T-head به پهلوگیری چند جهته و توزیع بار کارآمد اجازه می دهد و آن را برای اندازه های مختلف کشتی مناسب می کند.
طراحی شده برای محیط های دریایی طولانی مدت با حفاظت در برابر خوردگی بادوام و عملکرد ساختاری پایدار.
مشخصات سریع
ظرفیت: 5-100 T ← حداکثر ظرفیت بار پهلوگیری را تعریف می کند
جنس: فولاد چدنی / چدن داکتیل → گزینه مقرون به صرفه در مقابل مقاوم در برابر سایش
طراحی: T Head → هندلینگ طناب چند جهته
رفع: پیچ های لنگر (HDG) → نصب ایمن را تضمین می کند
تأیید: FEA → استحکام سازه را تأیید می کند
وزن: 70-1670 کیلوگرم → اندازه سازه را نشان می دهد
سطح: Sa2.5 + پرایمر → حفاظت در برابر خوردگی
کاربرد: بندر و بارانداز → استفاده از لنگرهای سنگین
پارامترهای فنی اصلی
| تایپ کنید | D | اچ | تی | L | ب | h1 | h2 | h3 | وزن (کیلوگرم) |
| 5T | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10T | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15T | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25T | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35T | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50T | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70T | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100T | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
راهنمای انتخاب
مرحله 1 - ظرفیت → 5-100T را بر اساس اندازه کشتی و نیروی پهلوگیری انتخاب کنید
مرحله 2 - تأیید مواد → فولاد ریخته گری (اقتصادی) یا چدن شکل پذیر (مقاوم در برابر سایش)
مرحله 3 - طرح بندی پهلو → تعداد و جهت طناب ها را تأیید کنید
مرحله 4 - فونداسیون → ثابت کردن پیچ لنگر با پیچ HDG را تأیید کنید
مرحله 5 - تصحیح سطح → پرایمر یا پوشش سفارشی را تأیید کنید
مرحله 6 - تأیید استاندارد و گواهی → بازرسی شخص ثالث
ساختار و اجزاء
بدن سر T | پایه تقویت شده | سوراخ های پیچ لنگر | ساختار بازیگران
ویژگی های سفارشی
ظرفیت: 5-100T → قابلیت استحکام پهلوگیری
جنس: فولاد چدنی / چدن انعطاف پذیر → استحکام در مقابل دوام
طراحی: T head → حمل بار چند جهته
تعمیر: پیچ و مهره → نصب پایدار
پیچ و مهره: گالوانیزه گرم → مقاومت در برابر خوردگی
تأیید: FEA → تضمین ایمنی سازه
ریخته گری: الگوی چوبی → کیفیت ریخته گری کنترل شده
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان
راهنمای استعلام
لطفا ظرفیت مورد نیاز (T)، نوع کشتی، ترتیب پهلوگیری، شرایط نصب و پوشش مورد نیاز را ارائه دهید.
چگونه کار می کند
طناب های مهار به دور سر T پیچیده می شوند و بارها را به طور یکنواخت توزیع می کنند و نیروها را از طریق پایه و انکر بولت ها به فونداسیون منتقل می کنند.
برنامه های کاربردی
بنادر | اسکله | پایانه ها | پهلوگیری در دریا
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان؛ استحکام تایید شده توسط FEA، قابلیت پهلوگیری چند جهته، ساختار ریخته گری بادوام، راه حل مقرون به صرفه.
طراحی و عکس

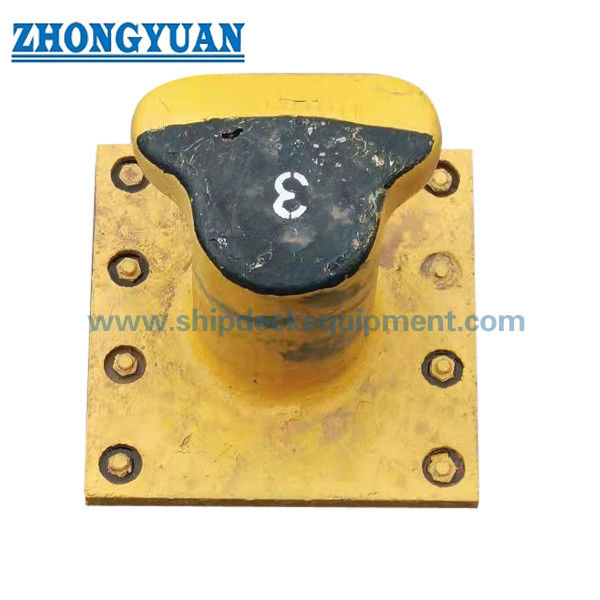

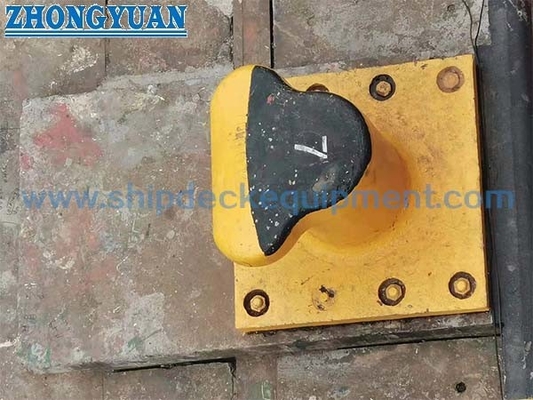

نقشه چیدمان کلی | عکس های محصول
سفارش دادن
MOQ: 1 واحد | زمان تحویل: 50-80 روز | سفارشی سازی موجود است
سوالات متداول
Q1: چگونه ظرفیت را انتخاب کنیم؟
A: بر اساس اندازه کشتی و حداکثر نیاز بار پهلوگیری.
Q2: تفاوت بین فولاد چدنی و چدن داکتیل چیست؟
A: فولاد ریخته گری اقتصادی تر است، در حالی که چدن انعطاف پذیر مقاومت در برابر سایش بهتر و عمر مفید بیشتری را ارائه می دهد.
Q3: چگونه استحکام ساختاری تضمین می شود؟
A: تایید شده توسط تجزیه و تحلیل اجزای محدود و فرآیند ریخته گری کنترل شده.
