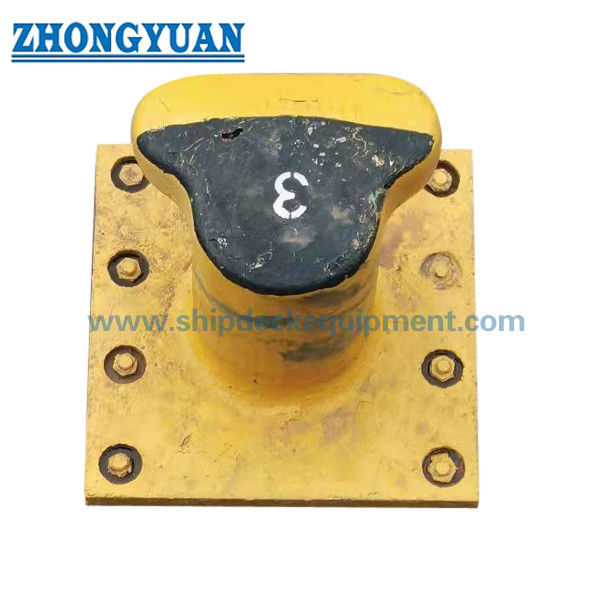

بویه لنگر فولادی ریختهگری T-Head با ظرفیت ۵ تا ۱۰۰ تن | برای بنادر، اسکلهها و باراندازها
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| ظرفیت بولارد: | 5 تا 100 تن | وزن اسمی: | 70 تا 1670 کیلوگرم |
|---|---|---|---|
| مواد: | فولاد ریخته گری، چدن | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. |
| گواهی های طبقه بندی: | CCS ، NK ، BV ، ABS ، DNV-GL ، LR ، KR ، RINA ، IRS ، RS و غیره. | ||
| برجسته کردن: | بالارد فولادی رسوب شده,استیل بولارد با پایه مربع |
||
توضیحات محصول
بویه لنگرگاه فولادی ریختهگری سر T با ظرفیت 5 تا 100 تن | برای بنادر، اسکلهها و باراندازها
مرور کلی محصول
بویههای سر T اتصالات لنگرگاه سنگین هستند که برای بنادر، اسکلهها و پایانهها برای ایمنسازی ایمن شناورها طراحی شدهاند.
ساخته شده از فولاد ریختهگری یا چدن داکتیل، ساختار توسط تحلیل المان محدود (FEA) تأیید شده است تا از عملکرد قابل اعتماد باربری اطمینان حاصل شود.
طراحی سر T امکان لنگرگیری چند جهته و توزیع بار کارآمد را فراهم میکند و آن را برای اندازههای مختلف شناور مناسب میسازد.
طراحی شده برای محیطهای دریایی طولانی مدت با محافظت بادوام در برابر خوردگی و عملکرد پایدار ساختاری.
مشخصات سریع
ظرفیت: 5 تا 100 تن → حداکثر ظرفیت بار لنگرگیری را تعریف میکند
جنس: فولاد ریختهگری / چدن داکتیل → گزینه مقرون به صرفه در مقابل مقاوم در برابر سایش
طراحی: سر T → جابجایی طناب چند جهته
نصب: پیچهای لنگر (HDG) → نصب ایمن را تضمین میکند
تأیید: FEA → استحکام ساختاری را تأیید میکند
وزن: 70 تا 1670 کیلوگرم → اندازه ساختار را نشان میدهد
سطح: Sa2.5 + پرایمر → محافظت در برابر خوردگی
کاربرد: بندر و اسکله → استفاده سنگین لنگرگیری
پارامترهای فنی اصلی
| نوع | D | H | T | L | B | h1 | h2 | h3 | وزن (کیلوگرم) |
| 5 تن | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10 تن | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15 تن | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25 تن | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35 تن | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50 تن | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70 تن | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100 تن | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
راهنمای انتخاب
مرحله 1 – انتخاب ظرفیت → 5 تا 100 تن بر اساس اندازه شناور و نیروی لنگرگیری
مرحله 2 – تأیید جنس → فولاد ریختهگری (اقتصادی) یا چدن داکتیل (مقاوم در برابر سایش)
مرحله 3 – تأیید چیدمان لنگرگیری → تعداد و جهت طنابها
مرحله 4 – تأیید فونداسیون → نصب با پیچ لنگر با پیچهای HDG
مرحله 5 – تأیید عملیات سطحی → پرایمر یا پوشش سفارشی
مرحله 6 – تأیید استاندارد و گواهینامه → بازرسی شخص ثالث
ساختار و اجزا
بدنه سر T | پایه تقویت شده | سوراخهای پیچ لنگر | ساختار ریختهگری
ویژگیهای سفارشی
ظرفیت: 5 تا 100 تن → قابلیت استحکام لنگرگیری
جنس: فولاد ریختهگری / چدن داکتیل → استحکام در مقابل دوام
طراحی: سر T → جابجایی بار چند جهته
نصب: پیچی → نصب پایدار
پیچها: گالوانیزه گرم → مقاومت در برابر خوردگی
تأیید: FEA → تضمین ایمنی ساختاری
ریختهگری: الگوی چوبی → کیفیت ریختهگری کنترل شده
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
راهنمای استعلام
لطفاً ظرفیت مورد نیاز (تن)، نوع شناور، چیدمان لنگرگیری، شرایط نصب و نیاز به پوشش را ارائه دهید.
نحوه کار
طنابهای لنگرگیری دور سر T پیچیده میشوند، بارها را به طور مساوی توزیع کرده و نیروها را از طریق پایه و پیچهای لنگر به فونداسیون منتقل میکنند.
کاربردها
بنادر | اسکلهها | پایانهها | لنگرگاه فراساحلی
گواهینامهها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده؛ استحکام تأیید شده با FEA، قابلیت لنگرگیری چند جهته، ساختار ریختهگری بادوام، راه حل مقرون به صرفه.
نقشه و عکسها

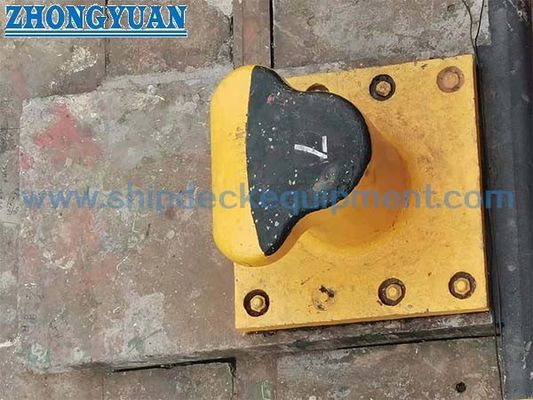

نقشه چیدمان عمومی | عکسهای محصول
سفارش
حداقل سفارش: 1 واحد | زمان تحویل: 50-80 روز | سفارشیسازی موجود است
سوالات متداول
سوال 1: چگونه ظرفیت را انتخاب کنیم؟
پاسخ: بر اساس اندازه شناور و حداکثر نیاز بار لنگرگیری.
سوال 2: تفاوت بین فولاد ریختهگری و چدن داکتیل چیست؟
پاسخ: فولاد ریختهگری مقرون به صرفهتر است، در حالی که چدن داکتیل مقاومت به سایش بهتری و عمر طولانیتری را ارائه میدهد.
سوال 3: چگونه استحکام ساختاری تضمین میشود؟
پاسخ: با تحلیل المان محدود و فرآیند ریختهگری کنترل شده تأیید شده است.
