فانوس دریایی غلتکی با SWL تأیید شده (254-1766 کیلو نیوتن) | DN150-DN450 برای مهار کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | GB/T 10105-88 | تایپ کنید: | نوع را باز کنید |
|---|---|---|---|
| قطر غلتکی: | 150 تا 450 میلی متر | غلتک شماره: | 2/3 غلتک |
| وزن غلتکی: | 24.8 تا 310 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره |
| برجسته کردن: | دکمه رولر دریایی فولاد ریخته شده |
||
توضیحات محصول
رولر های دریایی با SWL تایید شده 2541766 kN
خلاصه ی محصول
این رولر دریایی به عنوان یک دستگاه هدایت باربر برای سیستم های لنگر انداز طراحی شده است.
بر خلاف fairleads معمولی، این واحد با بار کاری ایمن (SWL) و عامل ایمنی تایید شده طراحی شده است، که عملکرد قابل اعتماد را تحت نیروهای واقعی لنگر انداز تضمین می کند.
رول های فولادی با کیفیت بالا، ماشینکاری دقیق و سیستم روان کننده بهینه شده باعث می شود چرخش صاف و سایش کم طناب باشد.
مناسب برای هر دو طناب سیم فولادی و طناب های مصنوعی در محیط های دریایی سخت است.
مشخصات سریع
- قطر رولر: 150×450 mm → ظرفیت حمل طناب را تعریف می کند
- SWL: 2541766 kN → بار کاری مجاز را تعریف می کند
- فاکتور ایمنی: 1.35 2.09 → نشان دهنده حاشیه ایمنی ساختاری است
- نوع رولر: 2 / 3 رولر → توانایی هدایت را تعیین می کند
- ماده: رولر فولاد ریخته شده + پایه فولاد → قدرت و دوام
- گره: فولاد با قدرت بالا → انتقال بار
- حامل: بش مس → مقاومت در برابر فرسایش
- روان کننده: کانال روغن → چرخش صاف
- سطح: Sa2.5 + پرایمر → حفاظت از خوردگی
- استاندارد: GB10105-88 دریایی
پارامترهای فنی اصلی
| رولر دیا | قطرات مناسب سیم | ابعاد | وزن | |||||||||
| طناب PP | نایلون |
طناب سیم فولاد (155kgf / mm2) |
||||||||||
| 6 × 24 | 6 × 37 | D1 | d0 | d7 | H | s | t | K | کیلوگرم | |||
| 150 | 32 | 45 | 17 | 15. | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| رولر دیا | A | L | پرده مناسب طناب سیم | |||||
| طناب PP | طناب ماليلا | طناب سیم فولاد (G B 11 02) قدرت کششی (۱۵۵ کیلوگرم f/mm2) |
SWL KN ((tf) |
عامل ایمنی | ||||
| 6 × 24 | 6 × 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412 ((42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | ۵۵۰ ((۵۶) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824 ((84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 ((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 ((180) | 1.58 |
راهنمای انتخاب
مرحله 1 ️ انتخاب قطر رول → بر اساس اندازه طناب
مرحله 2 ️ تایید نوع طناب → سیم فولادی یا طناب مصنوعی
مرحله 3 ️ تایید SWL → باید از حداکثر بار لنگرگیری فراتر رود
مرحله 4 ️ بررسی فاکتور ایمنی → بالاتر برای شرایط پویا
مرحله 5 ️ انتخاب مقدار رول → بر اساس زاویه سرب
مرحله 6 ️ تایید روانکاری → برای اطمینان طولانی مدت
ساختار
رول های فولادی ریخته شده پایه فولادی آبهای مس لوله های روان کننده
ویژگی های سفارشی
- SWL: 2541766 kN → ظرفیت بارگیری
- فاکتور ایمنی: 1.35 2.09 → ایمنی ساختاری
- ماده: فولاد ریخته → قدرت
- شفت: قدرت بالا → انتقال بار
- قرار دادن: بوته مس → دوام
- روان کننده: کانال روغن → چرخش صاف
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
راهنمای تحقیق
قطر طناب، الزامات SWL، نوع طناب، شماره رولر و الزامات صدور گواهینامه را ارائه دهید.
چگونه کار می کند
طناب از روی رول های چرخان عبور می کند که اصطکاک را کاهش می دهد و بار را توزیع می کند.
درخواست ها
سیستم لنگر انداختن کشتی ♪ ♪ هدایت طناب تحت بار ♪
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ SWL تایید شده، کاهش سایش طناب، چرخش صاف، قابلیت اطمینان ساختاری بالا.
نقاشی و عکس

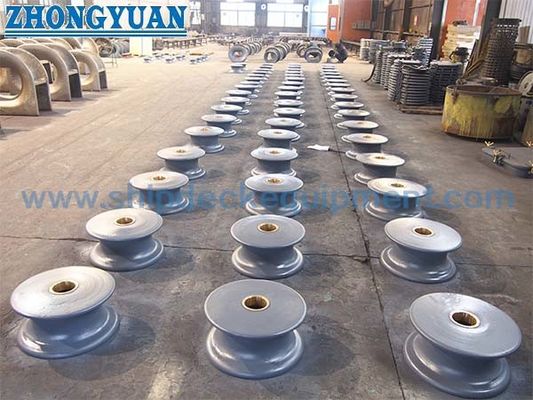

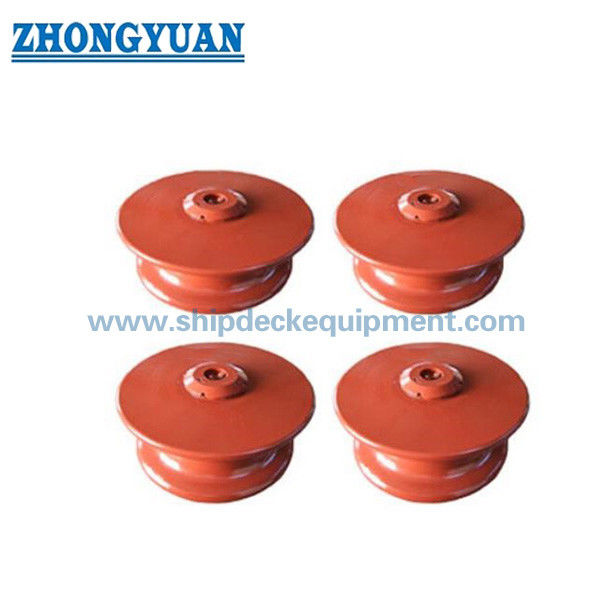

نقاشی GA. عکس های محصول
سفارش دادن
MOQ: 1 ٬ تحویل: 30 ٬60 روز
سوالات عمومی
سوال1: چگونه SWL را انتخاب کنیم؟
ج: SWL باید بالاتر از حداکثر بار لنگر باشد.
س2: چرا عامل ایمنی مهم است؟
A: این قابلیت اطمینان را تحت بار های پویا تضمین می کند.
سوال سوم: چرا از رولر فیئرلید استفاده می کنیم؟
ج: باعث کاهش فرسایش طناب و بهبود عمر می شود.
