150×450mm Marine Roller Fairlead با SWL تایید شده و عامل ایمنی برای لنگر انداختن کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | GB/T 10105-88 | تایپ کنید: | نوع را باز کنید |
|---|---|---|---|
| قطر غلتکی: | 150 تا 450 میلی متر | غلتک شماره: | 2/3 غلتک |
| وزن غلتکی: | 24.8 تا 310 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره |
| برجسته کردن: | دکمه رولر دریایی فولاد ریخته شده |
||
توضیحات محصول
150 تا 450 میلیمتر فیرلید دریایی غلتکی با بار مجاز کار (SWL) و ضریب اطمینان تأیید شده برای مهار کشتی
مرور کلی محصول
این فیرلید غلتکی دریایی به عنوان یک دستگاه هدایت کننده بار برای سیستمهای مهار طراحی شده است.
برخلاف فیرلیدهای معمولی، این واحد با بار مجاز کار (SWL) و ضریب اطمینان تأیید شده مهندسی شده است که عملکرد قابل اعتماد را تحت نیروهای واقعی مهار تضمین میکند.
غلتکهای فولادی ریختهگری با کیفیت بالا، ماشینکاری دقیق و سیستم روانکاری بهینه، چرخش روان و سایش کمتر طناب را تضمین میکنند.
مناسب برای طنابهای سیمی فولادی و طنابهای مصنوعی در محیطهای دریایی چالش برانگیز.
مشخصات سریع
- قطر غلتک: 150 تا 450 میلیمتر → ظرفیت جابجایی طناب را تعریف میکند
- SWL: 254 تا 1766 کیلونیوتن → بار کاری مجاز را تعریف میکند
- ضریب اطمینان: 1.35 تا 2.09 → حاشیه ایمنی سازه را نشان میدهد
- نوع غلتک: 2 / 3 غلتک → قابلیت هدایت را تعیین میکند
- جنس: غلتک فولادی ریختهگری + پایه فولادی → استحکام و دوام
- میللنگ: فولاد با استحکام بالا → انتقال بار
- یاتاقان: بوش مسی → مقاومت در برابر سایش
- روانکاری: کانال روغن → چرخش روان
- سطح: Sa2.5 + پرایمر → محافظت در برابر خوردگی
- استاندارد: دریایی GB10105-88
پارامترهای فنی اصلی
| قطر غلتک. | قطرهای طناب سیمی مناسب | ابعاد | وزن | |||||||||
| طناب PP | نایلون |
طناب سیمی فولادی (155 کیلوگرم نیرو بر میلیمتر مربع) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | کیلوگرم | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| قطر غلتک. | A | L | قطر طناب سیمی مناسب | |||||
| طناب PP | طناب مالila | طناب سیمی فولادی ( GB 11 02 ) مقاومت کششی ( 155 کیلوگرم نیرو بر میلیمتر مربع ) |
SWL KN(tf) |
ضریب اطمینان | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
راهنمای انتخاب
مرحله 1 - انتخاب قطر غلتک → بر اساس اندازه طناب
مرحله 2 - تأیید نوع طناب → طناب سیمی فولادی یا مصنوعی
مرحله 3 - تأیید SWL → باید از حداکثر بار مهار بیشتر باشد
مرحله 4 - بررسی ضریب اطمینان → برای شرایط پویا بالاتر است
مرحله 5 - انتخاب تعداد غلتک → بر اساس زاویه هدایت
مرحله 6 - تأیید روانکاری → برای قابلیت اطمینان طولانی مدت
ساختار
غلتکهای فولادی ریختهگری | پایه فولادی | میللنگ | بوش مسی | کانالهای روانکاری
ویژگیهای سفارشی
- SWL: 254 تا 1766 کیلونیوتن → ظرفیت بار
- ضریب اطمینان: 1.35 تا 2.09 → ایمنی سازه
- جنس: فولاد ریختهگری → استحکام
- میللنگ: استحکام بالا → انتقال بار
- یاتاقان: بوش مسی → دوام
- روانکاری: کانال روغن → چرخش روان
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
راهنمای استعلام
قطر طناب، نیاز SWL، نوع طناب، تعداد غلتک و نیاز به گواهینامه را ارائه دهید.
نحوه کار
طناب از روی غلتکهای چرخان عبور میکند که اصطکاک را کاهش داده و بار را توزیع میکنند. SWL عملکرد ایمن را تحت بارهای تعریف شده تضمین میکند.
کاربردها
سیستم مهار کشتی | هدایت طناب تحت بار | جابجایی طناب سیمی فولادی
گواهینامهها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ SWL تأیید شده، سایش کمتر طناب، چرخش روان، قابلیت اطمینان بالای سازه.
نقشه و عکسها

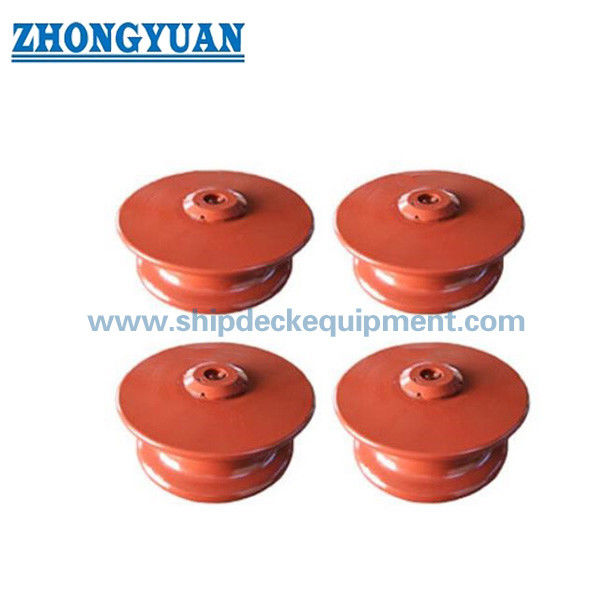

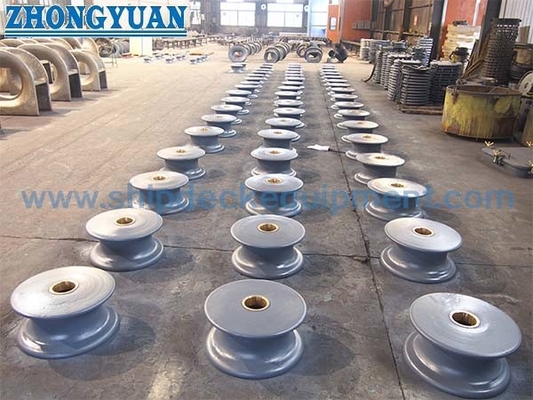

نقشه GA | عکسهای محصول
سفارش
حداقل تعداد سفارش: 1 | تحویل: 30 تا 60 روز
سوالات متداول
سوال 1: چگونه SWL را انتخاب کنیم؟
پاسخ: SWL باید بیشتر از حداکثر بار مهار باشد.
سوال 2: چرا ضریب اطمینان مهم است؟
پاسخ: این امر قابلیت اطمینان را تحت بارهای پویا تضمین میکند.
سوال 3: چرا از فیرلید غلتکی استفاده کنیم؟
پاسخ: این امر سایش طناب را کاهش داده و عمر مفید را بهبود میبخشد.
