150×450 میلی متر نوع بسته دو رولر در کنار کشتی برای تجهیزات لنگرگذاری کشتی

150×450 میلی متر نوع بسته دو رولر در کنار کشتی برای تجهیزات لنگرگذاری کشتی

خلاصه ی محصول

JIS F 2014 Form BF BS نوع بسته ی fairlead در کنار کشتی با دو رول طراحی شده است تا جهت طناب های لنگرگیری را در سمت کشتی و مناطق لنگرگیری عرشه تغییر دهد و هدایت کند.قاب بسته به کنترل مسیر طناب کمک می کند و خطر پریدن طناب را در طول عملیات لنگر انداختن کاهش می دهد، در حالی که دو رولر هدایت آسان طناب را فراهم می کنند و به کاهش فرسایش طناب های سیم، طناب های مانیلا و طناب های نیلونی کمک می کنند.

این صفحه بر روی پیکربندی دو رولر نوع بسته متمرکز شده است.این از fairleads نوع باز و fairleads نوع بسته سه رول متفاوت است زیرا ساختار جمع و جور تر است و مسیر طناب بیشتر کنترل می شوداین محصول می تواند با توجه به JIS F 2014-1987، با قطر رول از 150mm تا 450mm و گزینه های مواد سفارشی یا درمان سطح با توجه به نیازهای پروژه عرضه شود.

مشخصات سریع

• استاندارد فنی: JIS F 2014-1987 → به عنوان مرجع تولید و ابعاد برای این استاندارد ژاپن استفاده می شود.
• نوع: BF & BS نوع بسته → طراحی قاب بسته برای هدایت کنترل شده طناب لنگر.
• قطر رولر: 150×450 mm → بر اساس اندازه طناب، مسیر طناب و ترتیب لنگر کشتی انتخاب شده است.
• مقدار رول: 2 رول → مناسب برای تغییر جهت و هدایت طناب بسته بسته.
• محدوده وزن رول: ۲۱٫۲٫۲۳۰ کیلوگرم → محدوده وزن مرجع ارائه شده برای این سری محصولات.
• طناب های قابل استفاده: طناب سیم، طناب مانیلا و طناب نایلان → بر اساس شیوه لنگر انداختن کشتی و مشخصات طناب انتخاب شده است.
• مواد: فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته شده یا آهن ریخته گره ای → بر اساس مقاومت، خوردگی و نیازهای پروژه انتخاب شده است.
• درمان سطحی: شن و ماسه زدن به Sa2.5 + یک لایه از پرایمر اپوکسی، گالوانیزه، پولیش شده یا درمان سفارشی → بر اساس الزامات حفاظت از خوردگی دریایی انتخاب شده است.
• سفارشی سازی: در دسترس → مواد، پوشش و جزئیات خاص پروژه می تواند با توجه به نقشه ها و الزامات کلاس تایید شود.

پارامترهای فنی اصلی

جدول زیر از داده های ابعاد ارائه شده برای JIS F 2014 Form BF BS استفاده می کند.

روز نامي	D (ملی متر)	L (ملی متر)	I (mm)	I2 (میلی متر)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. نوع بسته از آهن گچ رولر Fairlead - ابعاد اصلی سایت

نوع بسته فولاد-پلاک فابریکاسیون رولر Fairlead - ابعاد اصلی وب سایت

راهنمای انتخاب

مرحله 1: تایید نوع fairlead = BF & BS نوع بسته → این محصول را انتخاب کنید زمانی که طناب لنگر به جای یک راهنمای رول باز به یک مسیر طناب بسته کنترل شده نیاز دارد.

مرحله ۲: قطر رول را تایید کنید = 150×450 میلی متر → قطر اسمی را با اندازه طناب، مسیر خم کردن طناب و ترتیب لنگر در طرف کشتی مطابقت دهید.

مرحله 3: تعداد رول ها را تایید کنید = 2 رول → مناسب برای تغییر مسیر کمکت و هدایت طناب که در آن یک طرح سه رول مورد نیاز نیست.

مرحله 4: نوع طناب را تایید کنید = طناب سیم، طناب مانیلا یا طناب نایلان → مواد مختلف طناب ممکن است نیاز به سطح مختلف و کیفیت تماس با رول داشته باشد.

مرحله ۵: مواد تایید شده = فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته شده یا آهن ریخته شده گره دار → بر اساس مشخصات پروژه، محیط خوردگی و الزامات کلاس انتخاب کنید.

مرحله 6: پوشش را تایید کنید = Sa2.5 + پریمر اپوکسی، گالوانیزه، پولیش شده یا سفارشی → درمان سطح را با توجه به سیستم رنگ آمیزی کشتی سازی و شرایط قرار گرفتن در معرض دریایی انتخاب کنید.

مرحله ۷: تایید الزامات صدور گواهینامه = گواهینامه کلاس پروژه یا گواهینامه آزمایش سازنده → قبل از قیمت گذاری و تولید به جامعه طبقه بندی مورد نیاز اطلاع دهید.

ساختار

قاب بسته. دو رولر راهنما. گره رولر. ساختار پشتیبانی جانبی. پایه / ساختار نصب. سطح تماس طناب. درمان سطح محافظ.

مزیت های طراحی و کیفیت

• ساختار نوع بسته به نگه داشتن طناب لنگر در مسیر راهنما در طول کار کمک می کند.
• پیکربندی دو رولر باعث تغییر مسیر آسان طناب با یک ترتیب جمع و جور می شود.
• سطوح تماس رولر و قاب صاف کمک می کند تا سایش طناب در طول عملیات لنگر انداز کاهش یابد.
• گزینه های مواد از نیازهای مختلف پروژه پشتیبانی می کنند، از جمله فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته و آهن ریخته گره ای.
• گزینه های درمان سطح را می توان با الزامات پوشش کشتی سازی و نیازهای حفاظت از خوردگی دریایی مطابقت داد.
• تولید می تواند مطابق با JIS F 2014-1987 و الزامات طراحی پروژه تنظیم شود.

ویژگی های سفارشی

• استاندارد فنی: JIS F 2014-1987 → استاندارد مرجع تولید و ابعاد را تایید می کند.
• نوع محصول: BF & BS نوع بسته → پیکربندی قاب بسته برای هدایت کنترل شده طناب را مشخص می کند.
• قطر رول: 150×450 mm → پارامتر انتخاب کلیدی برای تطبیق مسیر طناب و ترتیب لنگر.
• مقدار رول: 2 رول → طرح راهنمای طناب را تعریف می کند و این مدل را از انواع سه رول متمایز می کند.
• مواد: فولاد نرم / فولاد C-Mn / فولاد ضد زنگ / فولاد ریخته / آهن ریخته گره ای → بر اساس مشخصات پروژه و الزامات خوردگی انتخاب شده است.
• درمان سطحی: Sa2.5 + اپوکسی فروشگاه اولیه / گالوانیزه / پولیش / سفارشی → بر اساس محیط زیست دریایی و سیستم پوشش انتخاب شده است.
• طناب قابل اجرا: طناب سیم / طناب مانیلا / طناب نایلان → قبل از نقل قول، سازگاری طناب را تایید می کند.
• گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان → قبل از سفارش گواهینامه مورد نیاز را تایید کنید.

راهنمای تحقیق

• قطر اسمی مورد نیاز یا قطر رول، مانند 150 mm، 200 mm، 250 mm، 300 mm، 350 mm، 400 mm یا 450 mm.
• تایید مورد نیاز از نوع: JIS F 2014 Form BF BS نوع بسته، 2 رول.
• نوع طناب و اندازه طناب، مانند طناب سیم، طناب مانیلا یا طناب نایلان.
• نیاز به مواد مانند فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته شده یا آهن ریخته شده گره دار.
• نیاز به درمان سطحی، مانند Sa2.5 + اپوکسی، گالوانیزه یا پولیش شده.
• گواهینامه طبقه بندی یا گواهینامه آزمایش سازنده مورد نیاز
• نقشه نصب، ترتیب عرشه یا ابعاد جایگزین موجود fairlead اگر در دسترس باشد.
• مقدار سفارش، بندر تحویل و زمان تحویل مورد نیاز

چگونه کار می کند

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard، وینچ، کاپستان یا نقطه لنگر انداختن در ساحل.

درخواست ها

ناحیه لنگر انداختن در کنار کشتی ♪ تنظیم لنگر انداختن روی عرشه ♪ تغییر جهت طناب لنگر انداختن ♪ هدایت طناب آهنین ♪ هدایت طناب مانیل ♪ هدایت طناب نایلان ♪ جایگزینی طناب بند استاندارد ژاپن

گواهینامه ها و مزایا

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان

این محصول می تواند با اسناد پروژه، سوابق بازرسی و گزینه های گواهینامه مطابق با شرایط قرارداد و طبقه بندی عرضه شود.دامنه دقیق گواهینامه باید قبل از نقل و تولید تایید شود.

نقاشی و عکس

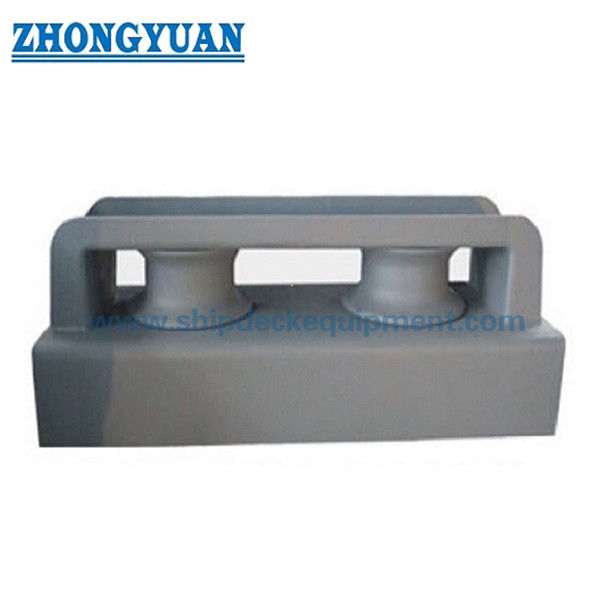

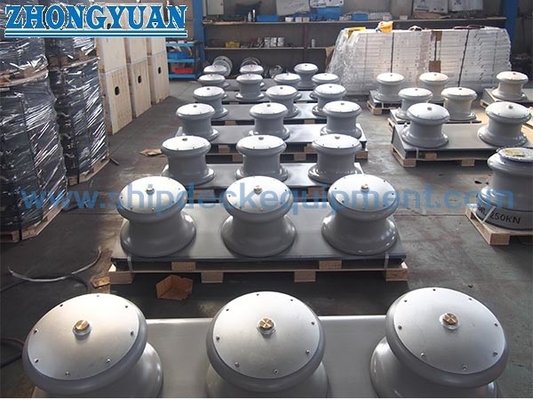

نقشه ترتیب کلی و عکس های محصول

سفارش دادن

• نام محصول را تأیید کنید: JIS F 2014 Form BF BS نوع بسته دو رول در کنار کشتی.
• قطر اسمی و ابعاد اصلی را از جدول پارامترهای فنی تأیید کنید.
• قبل از نقل قول، مواد، درمان سطح و الزامات گواهینامه را تأیید کنید.
• نوع طناب، اندازه طناب و ترتیب لنگرگاه کشتی اگر در دسترس باشد.
• مقدار، زمان تحویل، بندر مقصد و برنامه تحویل مورد نیاز را تایید کنید.
• برای پروژه های جایگزین، عکس های موجود و ابعاد نصب را برای کاهش خطر عدم تطابق ارائه دهید.

سوالات عمومی

سوال1: تفاوت اصلی بین نوع بسته و نوع باز fairlead کشتی چیست؟

A1: نوع بسته fairlead دارای یک قاب است که به کنترل مسیر طناب کمک می کند و احتمال پریدن طناب را کاهش می دهد.نوع باز fairlead برای ورود طناب انعطاف پذیر از جهت های مختلف راحت تر است. این صفحه برای پیکربندی دو رولر نوع بسته است.

س2: آیا این فایرلید می تواند برای سیم، طناب مانیلا و طناب نایلان استفاده شود؟

A2: بله. توضیحات ارائه شده محصول می گوید که این fairlead می تواند سیم های سیم، Manila طناب و نایلون طناب تحمل. انتخاب نهایی باید هنوز هم اندازه طناب تایید،مسیر طناب و الزامات پایان سطح.

س3: کدام قطر رول باید انتخاب شود؟

A3: محدوده قطر رول موجود 150×450 میلی متر است. انتخاب باید بر اساس ترتیب لنگرگاه کشتی، نوع طناب، اندازه طناب و فضای نصب باشد. اگر پروژه جایگزینی باشد،ابعاد موجود fairlead باید با جدول بررسی شود.

Q4: آیا می توان مواد و درمان سطح را سفارشی کرد؟

A4: بله. گزینه های مواد شامل فولاد نرم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته و آهن ریخته گره ای است. درمان سطح می تواند Sa2.5 + پریمر اپوکسی فروشگاه، گالوانیزه،به طور خاص بر اساس نیازهای پروژه رنگی یا سفارشی شده است.

س5: چه گواهی باید برای نقل قول درخواست شود؟

A5: لطفا تایید کنید که آیا پروژه نیاز به گواهینامه جامعه طبقه بندی، گواهینامه آزمایش سازنده یا سایر اسناد پروژه دارد.دامنه گواهینامه باید قبل از نقل قول تایید شود زیرا بر بازرسی تأثیر می گذارد، هزینه و برنامه تحویل.
