JIS F 2014 Casting Open 2 Rollers Shipside Shipside Fairlead Rollers Ship Equipment Mooring تجهیزات
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F 2014-1987 | نوع: | AF & AS OPEN TYPE |
|---|---|---|---|
| قطر غلتکی: | 150 ~ 400 میلی متر | غلتک شماره: | 2 غلتک |
| وزن غلتکی: | 32.1 تا 336 کیلوگرم | مواد: | فولاد ملایم، فولاد C-Mn، فولاد ضد زنگ، فولاد ریخته گری، چدن گره ای |
| درمان سطحی: | سندبلاست به S2.5 + 3 لایه رنگ اپوکسی | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA |
| برجسته کردن: | JIS F 2014-1987 Rollers Fairlead,400mm غلطک Fairlead,JIS F 2014 تجهیزات پهلوگیری کشتی |
||
توضیحات محصول

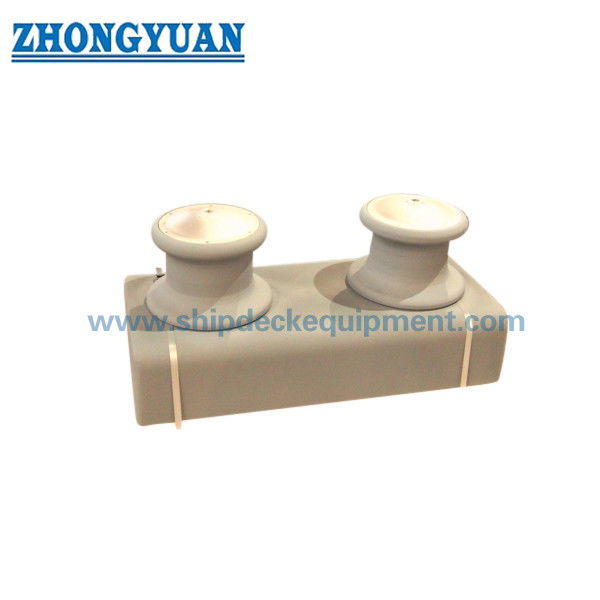

نوع باز دو غلتکی Shipside Fairlead | تجهیزات مهار غلتکی ریخته گری AF JIS F 2014
بررسی اجمالی محصول
JIS F 2014 AF نوع باز دو غلتکی کشتی کنار کشتی، یک راهنمای طناب پهلوگیری کشتی است که در سمت کشتی، سنگر یا منطقه پهلوگیری لبه عرشه استفاده می شود. چیدمان باز آن به خط پهلوگیری اجازه می دهد تا از سمت بالا وارد سرسره شود و از روی دو غلتک چرخان عبور کند و به هدایت مسیر طناب و کاهش ساییدگی مستقیم به ساختار کشتی کمک کند.
این صفحه برای نسخه غلتکی ریخته گری نوع باز دو غلتکی fairlead نوشته شده است. در JIS F 2014، AF به نوع باز با دو غلتک ریخته گری اشاره دارد، در حالی که AS به نوع باز با دو غلتک ساخته شده از ورق فولادی اشاره دارد. برای نقل قول و تولید، مواد غلتکی نهایی، مواد شفت، عملیات سطح، نقشه نصب و محدوده گواهی باید مطابق با مشخصات کشتی تأیید شود.
مشخصات سریع
• نوع محصول: نوع باز دو غلتکی در کنار کشتی ← مناسب برای هدایت طناب پهلوگیری در کنار کشتی در مواردی که به ترتیب ورودی با طناب باز نیاز است.
• استاندارد و نوع: JIS F 2014-1987 AF → نوع باز fairlead با دو غلتک ریخته گری بر اساس طبقه بندی نوع استاندارد.
• محدوده اندازه اسمی: 150 تا 400 برای نوع AF ← بر اساس طراحی کشتی، ترتیب طناب و فضای نصب انتخاب شده است.
• چیدمان غلتکی: 2 غلتک ← یک مسیر طناب ساده برای ایستگاه های پهلوگیری استاندارد کنار کشتی فراهم می کند.
• ابعاد اصلی: D، L، l، و l1 → مقادیر کلیدی برای طراحی صفحه وب، بررسی طرحبندی کارخانه کشتیسازی، و تأیید استعلام.
• داده های طناب مرجع: مقادیر طناب سیم و فیبر طناب توسط جدول استاندارد ارائه شده است ← این مراجع نباید به عنوان SWL محصول یا بار شکستگی نوشته شوند.
• موقعیت نصب: منطقه پهلوگیری کنار کشتی / سنگر / لبه عرشه → ساختار و تقویت کشتی اطراف باید توسط کارخانه کشتی سازی یا دفتر طراحی بررسی شود.
• تمرکز بر ساخت: سطح غلتک ریخته گری، شعاع تماس طناب صاف، چرخش غلتک آزاد، تناسب شفت / بوش، حفاظت در برابر خوردگی، و مونتاژ قابل نگهداری.
پارامترهای فنی اصلی
ابعاد صفحه وب اصلی JIS F 2014 AF نوع باز دو غلتکی کنار کشتی fairlead. ابعاد بر حسب میلی متر است مگر اینکه خلاف آن ذکر شده باشد. داده های طناب مرجع فقط برای انتخاب اولیه است و باید با ترتیب پهلوگیری کشتی بررسی شود.
| تایپ کنید | اندازه اسمی | D | L | ل | l1 | قطر طناب سیم مرجع. (میلی متر) | قطر طناب فیبر مرجع. (میلی متر) | تقریبا وزن (کیلوگرم) |
| AF | 150 | 150 | 740 | 420 | 160 | 16/20/16 | 45 | 32 |
| AF | 200 | 200 | 930 | 530 | 200 | 20 / 22.4 / 20 | 55 | 39 |
| AF | 250 | 250 | 1100 | 640 | 230 | 24 / 25 / 22.4 | 65 | 45 |
| AF | 300 | 300 | 1270 | 750 | 260 | 30 / 31.5 / 28 | 70 | 49 |
| AF | 350 | 350 | 1440 | 860 | 290 | 35.5 / 37.5 / 33.5 | 75 | 53 |
| AF | 400 | 400 | 1610 | 970 | 320 | 37.5 / 40 / 37.5 | 85 | 60 |
مقادیر سیم طناب مرجع در جدول اصلی بر اساس ستون های سیم سیم استاندارد مرتب شده اند. ساخت دقیق طناب و قطر طناب باید توسط طراحی پهلوگیری کشتی یا مشخصات پروژه تایید شود.
راهنمای انتخاب و استعلام
• مرحله 1: JIS F 2014 AF نوع باز دو غلتکی کنار کشتی fairlead و اندازه اسمی 150 / 200 / 250 / 300 / 350 / 400 را مطابق نقشه کشتی تأیید کنید.
• مرحله 2: بررسی کنید که آیا پروژه به جای غلتک ساخته شده از صفحه فولادی AS به نوع غلتک ریخته گری AF نیاز دارد یا خیر.
• مرحله 3: نوع طناب، قطر طناب، جهت خط پهلوگیری، موقعیت نصب در کنار کشتی و فضای نصب موجود را تأیید کنید.
• مرحله 4: قبل از تولید، نیاز به مواد را برای غلتک، قاب، شفت، بوش، بست ها و قطعات درپوش تایید کنید.
• مرحله 5: تایید عملیات سطح: انفجار و پرایمر فروشگاهی، پوشش نهایی، پوشش گالوانیزه، سطح فولاد ضد زنگ صیقلی، یا سایر عملیات مشخص شده.
• مرحله 6: محدوده گواهی را قبل از نقل قول تأیید کنید: گواهی سازنده، گواهی مواد، گواهی کلاس، بازرسی شاهد یا تأیید پروژه خاص.
• مرحله 7: مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه نصب و عکس های مرجع را در صورت وجود ارائه دهید.
ساختار
باز کردن قاب fairlead | دو غلتک ریخته گری | میل غلتکی / پین | ناحیه تماس بوش یا بلبرینگ | چینش استپر و مهره | رابط نصب کنار کشتی | سطح تماس طناب صاف | عملیات سطح رنگ شده یا مشخص
مزایای ریخته گری، چرخش و مهندسی
• آرایش نوع باز اجازه ورود مستقیم طناب از سمت بالا را می دهد، که در ایستگاه های پهلوگیری در کنار کشتی که در آن زاویه سرب خط پهلوگیری در حین پهلوگیری یا جابجایی تغییر می کند، مفید است.
• دو غلتک خط پهلوگیری را هدایت می کنند و به کاهش تماس مستقیم طناب با سنگر، لبه پوسته یا ساختار عرشه کمک می کنند.
• غلتک های ریخته گری باید در سطح تماس با طناب پانسمان و صاف شوند تا تماس موضعی تیز کاهش یابد و از طناب حمایت شود.
• چرخش غلتک باید پس از مونتاژ بررسی شود تا طناب با کاهش اصطکاک در حین عملیات پهلوگیری عبور کند.
• شفت، بوش، درپوش، مهره و قطعات مربوط به گریس باید مطابق نقشه ارائه شده و نیاز پروژه برای بازرسی و نگهداری ترتیب داده شوند.
• ساختار نصب شده در کنار کشتی باید همراه با آرماتورهای محلی، زاویه سرب طناب و جزئیات نصب کشتی سازی بررسی شود.
• صفحه با داده های طناب مرجع به عنوان مرجع انتخاب رفتار می کند، نه به عنوان SWL، MBL، بار شکستن یا بار آزمایشی.
ویژگی های سفارشی
• استاندارد: JIS F 2014-1987 ← زمانی استفاده شود که کارخانه کشتی سازی یا مشخصات مالک به ابعاد سرنخ کشتی در کنار کشتی JIS نیاز دارد.
• نوع: AF نوع باز دو غلتکی Fairlead ← نسخه غلتکی ریخته گری برای هدایت طناب پهلوگیری باز کنار کشتی.
• اندازه اسمی: 150 / 200 / 250 / 300 / 350 / 400 → با توجه به نقشه کشتی، مسیر طناب و فضای نصب انتخاب کنید.
• چیدمان غلتکی: دو غلتک ← مناسب برای کنترل جهت استاندارد طناب کنار کشتی بدون قاب بالایی بسته.
• مواد: مواد غلتکی ریخته گری و مواد ساختار فولادی باید تایید شود → مواد نهایی از مشخصات سفارش و الزامات استاندارد قابل اجرا پیروی می کند.
• نصب: کنار کشتی / سنگر / موقعیت لبه عرشه → تقویت بدنه محلی و جزئیات نصب باید با ترسیم تأیید شود.
• عملیات سطح: انفجار و پرایمر فروشگاهی به عنوان روش معمول دریایی ← پوشش نهایی، گالوانیزه کردن، یا پرداخت از نیاز مشتری پیروی می کند.
• مورد نیاز گواهی: با توجه به محدوده سفارش موجود است → بازرسی کلاس و سطح گواهی باید قبل از نقل قول تأیید شود.
چگونه کار می کند
طناب پهلوگیری به لبه کشتی نزدیک می شود ← ورود طناب به آرایش دو غلتکی باز ← غلتک های ریخته گری چرخان مسیر طناب را هدایت می کنند ← اصطکاک تماس با سازه کشتی کاهش می یابد ← نیروی محلی از طریق سازه نصب کننده Fairlead به ساختار بدنه کشتی منتقل می شود.
برنامه های کاربردی
کشتی های باری | فله بر | تانکرها | ظروف کانتینری | یدک کش | قایق های کار | بارج | ایستگاه های پهلوگیری کنار کشتی | هدایت طناب سنگر | پروژه های نوساز و جایگزین
گواهینامه ها و مزایا
گواهی ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید جامعه طبقاتی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

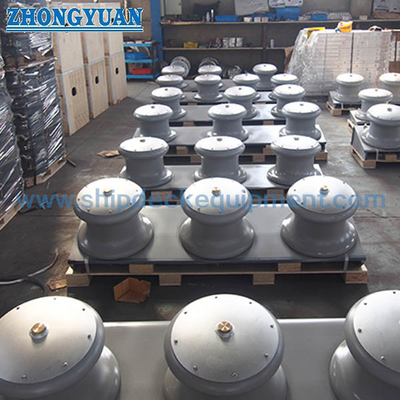

طراحی و عکس
سوالات متداول
Q1: تفاوت بین AF و AS در JIS F 2014 نوع باز دو غلتکی fairleads چیست؟
A1: AF نوع باز دو غلتکی با غلتک های ریخته گری است، در حالی که AS نوع باز دو غلتکی با غلتک های ساخته شده از ورق فولادی است. نوع صحیح باید از نقشه کشتی و مشخصات پروژه پیروی کند.
Q2: آیا می توان از قطر طناب مرجع در جدول به عنوان SWL یا MBL استفاده کرد؟
A2: خیر. مقادیر قطر طناب مرجع انتخاب جدول استاندارد هستند. آنها نباید به عنوان محصول SWL، MBL، بار شکستن یا بار آزمایشی نوشته شوند. تایید بار باید با توجه به طراحی پهلوگیری کشتی و نیاز پروژه بررسی شود.
Q3: چه اطلاعاتی قبل از نقل قول مورد نیاز است؟
A3: نوع AF JIS F 2014، اندازه اسمی، قطر طناب، مواد، عملیات سطح، کمیت، نقشه نصب، نیاز گواهی، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.
| تایپ کنید | اندازه اسمی | D | L | ل | l1 | l2 |
| AF & AS | 150 | 150 | 740 | 420 | 160 | / |
| 200 | 200 | 930 | 530 | 200 | / | |
| 250 | 250 | 1100 | 640 | 230 | / | |
| 300 | 300 | 1270 | 750 | 260 | / | |
| 350 | 350 | 1440 | 860 | 290 | / | |
| 400 | 400 | 1610 | 970 | 320 | / | |
| AS | 450 | 450 | 1800 | 1080 | 360 | / |
نقشه های JIS F 2014 Rollers Open Type 2 Rollers Fairlead Rollers Ship Mooring Equipment
