JIS F2320 نوع B بازشو افقی دریچه مخزن نفت محموله تجهیزات دریایی
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | Zhongyuan |
گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
شماره مدل: | استاندارد و سفارشی |
سند: | Marine Swing type oil tank ...94.pdf |
پرداخت:
مقدار حداقل تعداد سفارش: | 1 |
---|---|
قیمت: | As per quotation |
جزئیات بسته بندی: | پالت یا سفارشی |
زمان تحویل: | طبق پیشنهاد |
شرایط پرداخت: | TT ، L/C ، و غیره |
قابلیت ارائه: | برآوردن نیازهای مشتریان |
اطلاعات تکمیلی |
|||
Standard: | JIS F 2320-2003 | Material: | Mild Steel, Stainless Steel, Duplex Stainless Steel, Aluminium, |
---|---|---|---|
Packing Materials: | Neoprene, NBR ,Hi - NBR, Viton, Teflon | Test: | Hydraulic Pressure Test, Hose Test, Chalk Test |
Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Weather-tight, Gas Tight, Oil-tight |
Open Type: | Hand Wheel Quick Operate | Closing Type: | Hinged |
Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available. | Classification Certificates: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
برجسته کردن: | CCS JIS F2320 Oil Tight Hatch Cover,JIS F2320 Oil Tight Hatch Cover,JIS F 2320-2003 دریچه دریچه دریچه |
توضیحات محصول

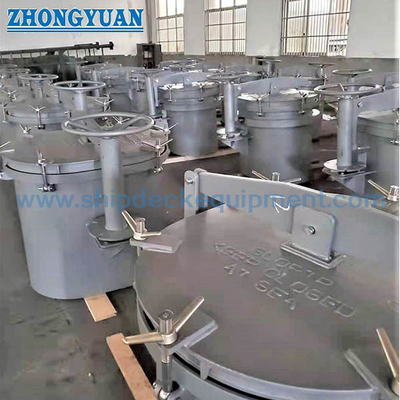

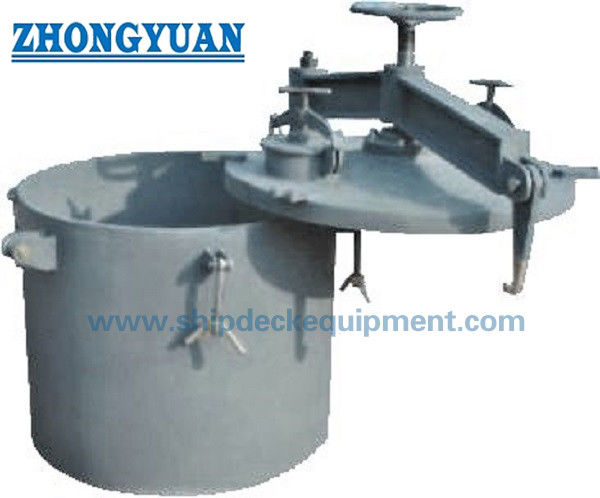

JIS F2320 نوع B پوشش دریچه مخزن نفتی باربری با باز کردن افقی
توضیحات:
دریچه نفتی دریایی به طور عمده برای مخازن محموله نفت برای بازرسی شخصی و تصفیه در هنگام ورود، با آب و گاز است. فیلتر از مواد ضد فرسایش ساخته شده است.قطعات انتقال معمولا از آلیاژ مس ساخته شده اند، برای جلوگیری از جرقه های ناشی از پوشش باز و نزدیک. انواع پوشش دریچه ضد روغن دایره ای و بیضی هستند. قطر اندازه نامی آن به طور کلی در 700mm ~ 1200mm است،یک سوراخ مشاهده ای که قطر آن حداقل 150 میلی متر است در کنار پوشش دریچه قرار دارد.، سوراخ مشاهده مجهز به یک دستگاه بسته شدن پوشش دریچه ضد روغن و شبکه مس آتش است.
مشخصات فنی اصلی:
- استاندارد: JIS F 2320-2003
- مواد: فولاد نرم، فولاد ضد زنگ، فولاد ضد زنگ دوگانه، آلومینیوم،
- مواد بسته بندی: نئوپرن، NBR، Hi-NBR، Viton، Teflon
- آزمایش: آزمایش فشار هیدرولیکی، آزمایش لوله، آزمایش گچ
- ابعاد: به عنوان استاندارد یا سفارشی، به عنوان مشتری نقاشی،
- نوع کاربرد: ضد آب، ضد آب و هوا، ضد گاز، ضد روغن
- نوع باز: چرخ دستی کار سریع
- نوع بسته شدن: با پیچ
- درمان سطحی: شن و ماسه زدن به S2.5 + یک لایه از اپوکسی، پولیش شده، گالوانیزه شده، درمان سطحی سفارشی در دسترس است.
- گواهینامه های طبقه بندی: CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، RINA.
پارامتر فنی اصلی
اندازه اسمی | D | D1 | H | R | D2 | A | A1 | A2 | ب | H3 | h1 | ||||
760 | 760 | 731 | 180 | 760 | 710 | 491 | 436 | 425 | 70 | 144 | 90 | ||||
910 | 910 | 881 | 200 | 910 | 860 | 566 | 506 | 500 | 80 | 164 | 100 | ||||
1220 | 1 220 | 1 191 | 240 | 1220 | 1170 | 721 | 656 | 695 | 95 | 204 | 115 | ||||
اندازه اسمی | L | F1 | d1 | d2 | F | a1 | d3 | d20 | d19 | E | r1 | r2 | |||
760 | 320 | 13 6 | 110 | 60 | 130 | 85 | 72 | 61 | 62 | 40 | 75 | 55 | |||
910 | 330 | 146 | 120 | 70 | 140 | 90 | 82 | 71 | 72 | 50 | 80 | 60 | |||
1220 | 340 | 156 | 130 | 80 | 150 | 100 | 94 | 81 | 82 | 60 | 85 | 65 | |||
اندازه اسمی | r1 | r4 | r5 | d5 | d6 | d7 | d8 | d9 | dl8 | d10 | d11 | d12 | d13 | L1 | L2 |
760 | 125 | 92 | 57 | 66 | 40 | 106 | 150 | 186 | 190 | 64 | 39 | Tr38×7 | 30 | 278 | 197 |
910 | 130 | 97 | 62 | 70 | 44 | 110 | 154 | 190 | 194 | 68 | 43 | Tr42×7 | 34 | 288 | 207 |
1220 | 135 | 102 | 67 | 76 | 50 | 116 | 160 | 196 | 300 | 74 | 49 | Tr48×8 | 39 | 303 | 222 |
اندازه اسمی | d14 | d15 | d16 | d17 | Y | h2 | b1 | b3 | H1 | h3 | h4 | مرجع وزن |
|||
760 | 60 | M58X2 | 76 | 105 | 60 | 110 | 84 | 64 | 188 | 100 | 115 | 314 | |||
910 | 64 | M62X2 | 80 | 109 | 65 | 120 | 85 | 58 | 188 | 100 | 115 | 383 | |||
1220 | 72 | M70X2 | 86 | 115 | 72 | 135 | 94 | 50 | 208 | 120 | 135 | 535 |

نقشه JIS F2320 نوع B افتتاح افقی مخزن نفتی بار
