JIS F 3410 Type C Rope Steel Plate Eye Plate Eye Equipment تجهیزات پهلوگیری کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد: | JIS F3410-1999 | اندازه های اسمی: | 0.5-10 میلی متر |
|---|---|---|---|
| تایپ کنید: | نوع C | بار مجاز: | 4.9 تا 98KN |
| مواد: | فولاد ملایم، فورج فولاد ضد زنگ C-Mn | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS، RS، و غیره | ||
| برجسته کردن: | صفحات چشم طناب عرشه نوع C,صفحات چشم طناب عرشه JIS F3410,تجهیزات پهلوگیری قایق JIS F 3410 |
||
توضیحات محصول
صفحه چشمی صفحه فولادی JIS F 3410 نوع C برای پهلوگیری کشتی و تثبیت ترمینال طناب
بررسی اجمالی محصول
صفحه چشمی ورق فولادی JIS F 3410 نوع C یک اتصالات جوش داده شده برای اتصال کشتی است که برای تثبیت پایانه های طناب، قلاب ها، قرقره ها و نقاط اتصال مشابه به سازه کشتی استفاده می شود. این یک اتصال چشمی فشرده را فراهم می کند که در آن بار خارجی باید از طریق صفحه چشمی، پایه های جوش، و عرشه یا اعضای سازه نگهدارنده منتقل شود.
این صفحه نوع C اندازه های اسمی 0.5 تا 10 را با بارهای مجاز از 4.9 تا 98 کیلو نیوتن پوشش می دهد. این محصول برخلاف بولارد یا چاک، یک پایه پهلوگیری یا راهنمای طناب آزاد نیست. این یک نقطه اتصال چشمی جوش داده شده است. انتخاب باید همراه با جهت بار، تناسب غل، پایه جوش، تقویت سازه پایه، درجه مواد، عملیات سطح، الزامات بازرسی و محدوده تایید کلاس در صورت لزوم بررسی شود.
مشخصات سریع
- نوع محصول: صفحه چشمی ورق فولادی JIS F 3410 نوع C ← اتصال چشمی جوش داده شده برای ترمینال طناب، غل و زنجیر یا قرقره در سازه های کشتی.
- محدوده اندازه اسمی: 0.5 تا 10 → تعیین اندازه JIS برای این سری نوع C. نباید آن را به عنوان ضخامت صفحه یا مقدار میلی متر در نظر گرفت.
- بار مجاز: 4.9 تا 98 کیلو نیوتن → مرجع انتخاب صفحه چشم. آن را با طناب MBL، بولارد SWL، بار اثبات یا بار آزمایشی مخلوط نکنید.
- ابعاد اصلی: b / B / D / H / T ← هندسه هسته برای طراحی صفحه وب، بررسی فاصله بند، طرح جوشکاری، و تأیید نقل قول.
- پایه جوش: f1 و f2 با توجه به اندازه ← برای جاسازی کارخانه کشتی سازی، آماده سازی جوش و انتقال بار به سازه نگهدارنده مهم است.
- وزن محاسبه شده: 0.19 تا 8.32 کیلوگرم → برای بسته بندی، جابجایی نصب، برنامه ریزی جایگزینی و تخمین بار مفید است.
- مرجع مواد: فولاد ملایم / SS400 یا معادل آن، با گزینه های SM400A / SM400B / SM400C و فولاد ضد زنگ مطابق با نیاز پروژه تأیید می شود.
- عملیات سطح: انفجار Sa 2.5 + پرایمر فروشگاهی یک لایه اپوکسی → سیستم رنگ نهایی از مشخصات ظرف یا نیاز حیاط پیروی می کند.
پارامترهای فنی اصلی
| اسمی اندازه |
بار مجاز KN |
ب | ب | D | اچ | تی | پایه جوش f1 |
f2 | وزن |
| 0.5 | 4.9 | 13 | 52 | 26 | 26 | 13 | 4 | - | 0.19 |
| 1 | 9.8 | 15 | 68 | 38 | 38 | 15 | 6 | - | 0.39 |
| 2 | 19.6 | 19 | 86 | 48 | 48 | 19 | 9 | - | 0.78 |
| 3 | 29.4 | 24 | 108 | 60 | 60 | 22 | 11 | - | 1.42 |
| 5 | 49 | 32 | 144 | 80 | 80 | 32 | 13 | - | 3.68 |
| 7.5 | 73.5 | 36 | 162 | 90 | 90 | 36 | 8 | 12 | 5.24 |
| 10 | 98 | 42 | 189 | 105 | 105 | 42 | 9 | 14 | 8.32 |
راهنمای انتخاب و استعلام
مرحله 1: JIS F 3410 Type C و اندازه اسمی 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 را با توجه به بار مجاز و نقشه کشتی تأیید کنید.
مرحله 2: استفاده واقعی را تأیید کنید: تثبیت ترمینال طناب، اتصال غلاف، تثبیت قرقره، اتصال لوازم جانبی لنگر یا سایر نقاط اتصال کشتی.
مرحله 3: جهت بار، سخت افزار اتصال، حداقل نیاز به غل و زنجیر در صورت وجود، و اینکه آیا برنامه غیر قابل بلند کردن، مربوط به محموله یا مشمول تأییدیه خاص است را تأیید کنید.
مرحله 4: ساختار نصب را تأیید کنید: عرشه، دیوار، براکت، صفحه پایه، طول جوش در دسترس، پایه جوش، تقویت موضعی، و نیاز بازرسی جوش کارخانه کشتی سازی.
مرحله 5: مواد و پایان را تأیید کنید: SS400 / فولاد ملایم / معادل SM400 / گزینه فولاد ضد زنگ، انفجار Sa 2.5، پرایمر فروشگاهی، سیستم رنگ نهایی یا حفاظت در برابر خوردگی خاص.
مرحله 6: بازرسی و محدوده گواهی را قبل از نقل قول تأیید کنید: گواهی مواد، گواهی سازنده، گواهی کلاس، بازرسی شاهد، آزمون نفوذ ذرات مغناطیسی / رنگ، گزارش FEA، یا در صورت نیاز تست کشش.
مرحله 7: اگر این پروژه جایگزینی است، مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه نصب، بارگذاری طرح و عکس محصول را ارائه دهید.
ساختار
بدنه چشم ورق فولادی | باز شدن مرکزی چشم | سطح تماس صاف | لبه جوش داده شده / منطقه پایه | پایه های جوشی f1 / f2 | منطقه علامت گذاری | سطح انفجاری و پرایم شده در فروشگاه
جوشکاری، جهت بار و مزایای مهندسی
- نوع C یک اتصال چشمی جوشی فشرده را برای سازههای کشتی فراهم میکند که در آن یک غل، پایانه طناب، یا قرقره به جای یک پایه پهلوگیری به سبک بولارد، به یک نقطه اتصال مشخص نیاز دارد.
- محدوده بار مجاز از 4.9 تا 98 کیلو نیوتن مبنای انتخاب اولیه روشنی را ارائه می دهد، اما پذیرش نهایی به جهت بار، سخت افزار اتصال، کیفیت جوش و استحکام سازه پشتیبانی بستگی دارد.
- مقادیر پایه جوش در جدول JIS Type C گنجانده شده است، که به کشتیسازیها کمک میکند تا تناسب، آمادهسازی جوش و امکانسنجی نصب را در حین کار جدید ساخت یا تعمیر بررسی کنند.
- ناحیه تماس چشمی باید صاف و بدون ترک و پوسته پوسته شدن قابل مشاهده باشد و تماس موضعی شدید با قلاب یا سخت افزار پایانه طناب را کاهش دهد.
- قابلیت ردیابی مواد را می توان با توجه به محدوده سفارش مرتب کرد. SS400 / فولاد ملایم یک مرجع استاندارد رایج برای نوع C است، در حالی که SM400A / SM400B / SM400C یا فولاد ضد زنگ باید قبل از تولید تأیید شود.
- بازرسی ذرات مغناطیسی یا بازرسی نافذ رنگ را می توان در صورت مشخص شدن ترتیب داد، به ویژه در اطراف کانتور چشم، لبه برش، انتقال ماشینکاری / شکل گرفته، و ناحیه مجاور جوشکاری.
- بررسی استحکام مبتنی بر FEA را می توان در مواقعی که برای بررسی غلظت تنش در اطراف دهانه چشم، انگشت جوش و رابط ساختار نگهدارنده مورد نیاز باشد، استفاده کرد.
- زمانی که بار آزمایشی مورد نیاز، جهت بارگذاری، ترتیب اتصالات و محدوده شاهد به وضوح توسط خریدار یا نیاز کلاس تعریف شده باشد، میتوان آزمایش کشش خاص پروژه یا تأیید بار اثبات را ترتیب داد.
ویژگی های سفارشی
- استاندارد: JIS F 3410-1999 ← زمانی استفاده شود که نقشه کشتی یا مشخصات خرید ابعاد صفحه چشم کشتی JIS را می طلبد.
- نوع: نوع C → پیکربندی صفحه چشمی صفحه فولادی فشرده برای نقاط اتصال کشتی جوش داده شده.
- اندازه اسمی: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → با توجه به بار مجاز، آرایش غل و نقشه نصب انتخاب کنید.
- بار مجاز: 4.9 تا 98 کیلو نیوتن ← مرجع انتخاب صفحه چشمی، نه بار شکستن طناب، SWL بولارد یا یک بار آزمایشی پیش فرض.
- مواد: SS400 / فولاد ملایم / معادل SM400 / گزینه فولاد ضد زنگ → درجه نهایی، گواهینامه و الزامات جوشکاری باید قبل از نقل قول تأیید شود.
- نصب: سازه جوش داده شده به کشتی → صفحه عرشه، براکت، دیواره، پایه جوش و تقویت موضعی باید توسط کارخانه کشتی سازی یا دفتر طراحی بررسی شود.
- تصفیه سطح: انفجار Sa 2.5 + پرایمر فروشگاهی یک لایه اپوکسی → سیستم رنگ نهایی باید از مشخصات پوشش ظرف پیروی کند.
- بازرسی: بازرسی بصری، بررسی ابعاد، و اختیاری MT / PT / FEA / تست کشش → محدوده بازرسی باید در سفارش خرید ذکر شود.
- مورد نیاز گواهی: بر اساس نیاز پروژه موجود است ← گواهی سازنده، گواهی مواد، گواهی کلاس و بازرسی شاهد مشمول محدوده سفارش و فرآیند تأیید است.
چگونه کار می کند
ترمینال یا غل طناب به دهانه چشمی متصل می شود ← بار وارد صفحه چشمی نوع C می شود ← انتقال نیرو از طریق بدنه ورق فولادی و پایه های جوشکاری ← ساختار کشتی و تقویت کننده حمل بار ← بازرسی و پوشش نهایی طبق نیاز پروژه تکمیل می شود.
برنامه های کاربردی
اتصال لوازم جانبی پهلوگیری کشتی | تثبیت ترمینال طناب | نقاط اتصال غل و زنجیر | نقاط تثبیت قرقره | اتصالات عرشه | نقاط اتصال سرپوش یا براکت | پروژه های نوساز | کار تعمیر و تعویض کشتی
گواهینامه ها و مزایا
گواهی ها را می توان بر اساس نیاز پروژه، محدوده بازرسی، قابلیت ردیابی مواد و روش تایید جامعه طبقاتی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

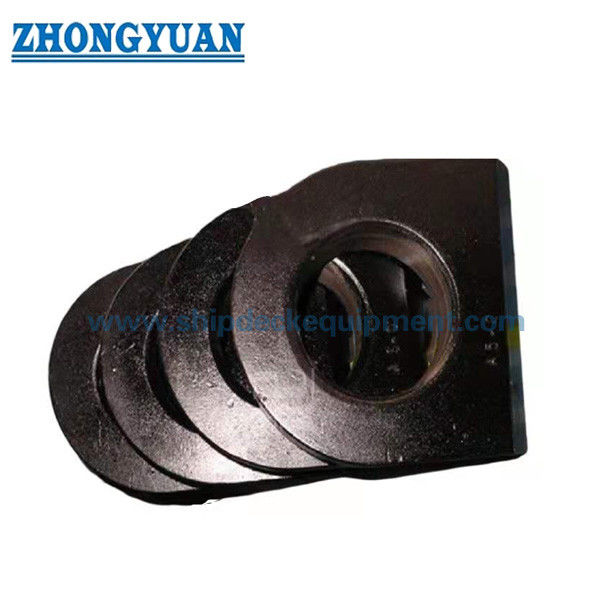

طراحی و عکس
سوالات متداول
Q1: چگونه باید اندازه صفحه چشم JIS F 3410 Type C صحیح انتخاب شود؟
A1: اندازه اسمی را با توجه به بار مجاز، سخت افزار اتصال، فاصله بند، جهت بار، پایه جوش و استحکام ساختار کشتی نگهدارنده انتخاب کنید. جدول مرجع انتخاب صفحه وب است و باید قبل از تولید با نقشه کشتی بررسی شود.
Q2: آیا می توان از این صفحه چشمی نوع C به عنوان چشمی بالابرنده استفاده کرد؟
A2: نباید به عنوان یک نقطه بالابر تلقی شود، مگر اینکه نقشه پروژه، جهت بار، جزئیات جوش، ساختار پشتیبانی، نیاز آزمایش و محدوده تایید کلاس این استفاده را تایید کند. این صفحه یک صفحه چشمی کشتی JIS نوع C برای ترمینال طناب، غل و زنجیر و تثبیت قرقره را توصیف می کند. استفاده از باربری یا حمل بار باید به طور جداگانه تأیید شود.
Q3: چه نکات بازرسی قبل از تحویل یا نصب مهم است؟
A3: بررسی های مهم شامل گواهی مواد، انطباق ابعادی، سطح تماس صاف با چشم، عدم وجود ترک و پوسته پوسته شدن قابل مشاهده، آماده سازی لبه جوش، عملیات سطح، و هرگونه MT / PT، بررسی FEA، بازرسی شاهد کلاس، یا الزامات تست کششی مشخص می شود.
