JIS F 2025 Type A قابل جدا شدن نوع اتصال لنگر کابل زنجیره ای Clenches تجهیزات پهلوگیری کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | JIS F2025-1992 | تایپ کنید: | نوع A، نوع جداشدنی |
|---|---|---|---|
| قطر اسمی زنجیر: | 52 میلی متر تا 120 میلی متر | مواد: | فولاد C-Mn، فولاد ضد زنگ |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | JIS F2025 پلاگین نوع لنگر آزاد کننده,جداکننده پلاگین جدا کننده لنگر,JIS F2025-1992 تجهیزات پهلوگیری کشتی |
||
توضیحات محصول
گیره کابل زنجیر لنگر نوع دوشاخه قابل جدا شدن | JIS F 2025 Type A
بررسی اجمالی محصول
گیره کابل جداشدنی JIS F 2025 نوع A یک اتصال قفل زنجیری است که برای محکم کردن انتهای تلخ لنگر-زنجیره در قسمت قفل زنجیر استفاده می شود. پلاگین / پوشش و آرایش پین قابل جدا شدن آن وسیله ای کنترل شده برای آزاد کردن اتصال زنجیر در مواقعی که یک روش تایید شده رهاسازی اضطراری مستلزم رها شدن زنجیر لنگر است فراهم می کند. این یک درپوش زنجیر عرشه، اتصالات بالابر، جزء بکسل، یا دستگاه معمولی لنگر نیست.
داده های ابعادی ارائه شده از JIS F 2025:1992 پیروی می کند. JIS F 2025:2021 نسخه فعال فعلی است، بنابراین سفارشات جدید و مرتبط با کلاس باید نسخه حاکم را قبل از نقل قول تأیید کنند. انتخاب باید بر اساس قطر اسمی لنگر-زنجیره، درجه زنجیره و مبنای بار پروژه، هندسه دیوار قفل زنجیر، دسترسی آزادسازی، رابط جوشکاری، نیاز آببندی، سیستم پوشش، و محدوده بازرسی مورد نیاز باشد.
مشخصات سریع
- عملکرد محصول: محکم کردن انتهای تلخ زنجیر لنگر در قفسه زنجیر ← یک اتصال تعریف شده در قسمت قفل زنجیر و یک آرایش جداشدنی را فراهم می کند.
- استاندارد و نوع: JIS F 2025 نوع A قابل جدا شدن → نوع A پیکربندی قابل جدا شدن است. نوع B پیکربندی ثابت است.
- نسخه استاندارد: 1992 ابعاد عرضه شده; نسخه 2021 فعلی است → قبل از تولید، قرارداد، نقشه کشتی و الزامات کلاس را تأیید کنید.
- محدوده اندازه اسمی: 52 تا 120، شامل اندازه اسمی 73 ← قطرهای لنگر زنجیر قابل اجرا از 50 تا 52 میلی متر تا 114 تا 120 میلی متر را پوشش می دهد.
- جرم تقریبی: 40.5 تا 274 کیلوگرم → مربوط به جابجایی، برنامه ریزی نصب دیوار، بسته بندی و برآورد بار.
- اساس مواد استاندارد: بدنه SS400 با فولاد، برنج، واشر، بستهبندی، و مواد نگهدارنده خاص جزء ← فولاد ضد زنگ یا مواد جایگزین نیاز به نقشه پروژه تایید شده دارد.
- نصب: جوش داده شده به دیوار قفل زنجیر ← استاندارد اجازه می دهد که بدنه در صورت لزوم با یک سطح نصب منحنی مطابقت داده شود.
- آب بندی و آزمایش: عملکرد واشر و بسته بندی باید از وظیفه آب بندی مشخص شده پشتیبانی کند ← هرگونه فشار تست ضد آب مونتاژ کامل و معیارهای پذیرش باید توسط پروژه تأیید شود.
پارامترهای فنی اصلی
| شماره اسمی | قطر زنجیر لنگر قابل اجرا (میلی متر) | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
وزن (کیلوگرم) |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66-68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92-95 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
راهنمای انتخاب و استعلام
مرحله 1: نسخه استاندارد حاکم، پیکربندی قابل جدا شدن نوع A و نامگذاری مانند JIS F 2025 A52 را تأیید کنید.
مرحله 2: قطر اسمی لنگر زنجیر، درجه زنجیر، دادههای گواهی زنجیره، و اینکه آیا سفارش برای ساخت جدید یا تعویض یک گیره کابل موجود است را تأیید کنید.
مرحله 3: آرایش قفل زنجیر، ضخامت / انحنای دیوار، رابط نصب جوش داده شده، جزئیات تقویتکننده، جهت زنجیره و دسترسی عملیاتی موجود را ارائه دهید.
مرحله 4: برنامه مواد را برای بدنه، پوشش، پین، درپوش، بست ها، واشر، بسته بندی، قطعات نگهدارنده و هر نوع فولاد ضد زنگ یا نیاز به مواد خاص تأیید کنید.
مرحله 5: عملیات سطحی، وظیفه آب بندی، هرگونه آزمایش عملکرد ضد آب، روش آزادسازی / تنظیم مجدد، نقاط بازرسی و اینکه آیا دستگیره پوششی لازم است را تأیید کنید.
مرحله 6: تعداد، گواهینامه و محدوده کلاس، مقصد تحویل، زمان تحویل مورد نیاز، نقشه تایید شده، عکس های محصول موجود و بسته بندی مورد نیاز را تأیید کنید.
ساختار
بدنه SS400 | روکش / دوشاخه قابل جدا شدن | مجموعه پین و درپوش | غده بسته بندی | واشر و بسته بندی | پین و زنجیر نگهدارنده | پیچ و مهره گل میخ | رابط دیواری زنجیر و قفل جوشی | دسته پوشش اختیاری
نصب و راه اندازی قفسه زنجیری و مزایای کیفی
- نوع A پیکربندی JIS قابل جدا شدن است که به اتصال پایان تلخ اجازه می دهد تا تحت یک روش مخزن کنترل شده به جای ثابت ماندن دائمی آزاد شود.
- هندسه بدنه باید با دیوار قفل زنجیر مطابقت داشته باشد. در جایی که سطح نصب منحنی است، استاندارد اجازه می دهد تا بدنه با سطح نصب سازگار شود.
- پین، درپوش، پوشش، غده بستهبندی، پیچ و مهره و هم ترازی قسمت نگهدارنده باید با هم بررسی شوند تا وضعیت رهاسازی و مونتاژ مجدد تحت تأثیر اعوجاج ساخت قرار نگیرد.
- برنامه مواد مبتنی بر مولفه از کنترل جداگانه بدنه ساختاری، قطعات قابل جابجایی، بست های برنجی، واشر، بسته بندی و اقلام نگهدارنده سیم / زنجیر پشتیبانی می کند.
- وضعیت واشر و بسته بندی برای وظیفه آب بندی مشخص شده مهم است. عملکرد مواد، فاصله زمانی تعویض، فشار تست و معیارهای پذیرش باید از مشخصات پروژه تایید شده پیروی کنند.
- رابط دیوارهای جوشکاری شده و ساختار کشتی اطراف آن باید توسط کارخانه کشتی سازی یا دفتر طراحی برای انتقال بار، تقویت موضعی، دسترسی، حفاظت در برابر خوردگی و بازرسی بررسی شود.
- گیره کابل باید پس از ساخت و نصب طبق رویه توافق شده بررسی شود. نباید به عنوان ترمز لنگر بادگیر یا درپوش زنجیره ای عرشه نشان داده شود.
ویژگی های سفارشی
- مبنای استاندارد: ابعاد ارائه شده JIS F 2025:1992 / JIS F 2025:2021 نسخه فعلی → تأیید کنید که کدام نسخه به صورت قراردادی قابل اجرا است.
- نوع: نوع A قابل جدا شدن → متفاوت از پیکربندی ثابت نوع B.
- اندازه اسمی: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → با قطر لنگر-زنجیره اسمی قابل اجرا انتخاب کنید.
- نام استاندارد: JIS F 2025 A + شماره اسمی → مثال: JIS F 2025 A52.
- مواد استاندارد بدنه: JIS G 3101 SS400 → سایر مواد جزء از برنامه استاندارد مواد پیروی می کنند.
- مواد اختیاری: فولاد ضد زنگ یا مواد سفارشی ← فقط مشروط به نقشه های تایید شده، سازگاری با خوردگی، روش جوشکاری و پذیرش پروژه در دسترس است.
- درجه زنجیره لنگر: باید تأیید شود ← اطلاعات ارائه شده به طور متناوب تا درجه 2 و درجه 2 / درجه 3 بیان می شود، بنابراین هیچ ادعای درجه پشتیبانی نشده ای وجود ندارد.
- عملیات سطحی: انفجار Sa 2.5 + پرایمر فروشگاهی اپوکسی، پرداخت گالوانیزه یا پوشش پروژه → سیستم نهایی به مواد، ترتیب جوش و مشخصات پوشش مخزن بستگی دارد.
- مورد نیاز گواهی: موجود بر اساس محدوده سفارش → گواهی سازنده، قابلیت ردیابی مواد، بازرسی کلاس و نکات شاهد باید قبل از نقل قول تایید شود.
چگونه کار می کند
انتهای تلخ زنجیر لنگر به گیره کابل متصل می شود ← زنجیر در حین سرویس معمولی در قسمت قفل زنجیر محکم می شود ← قطعات نگهدارنده آرایش پوشش/پین جداشدنی را در موقعیت خود نگه می دارند ← تحت یک روش اضطراری تایید شده، قطعات نگهدارنده و جداشدنی به ترتیب کنترل شده رها می شوند.
برنامه های کاربردی
کمدهای زنجیری | لنگر-زنجیره ایمن کننده انتهای تلخ | شناورهای تجاری متوسط و بزرگ | کشتی های باری | تانکرها | فله بر | ظروف کانتینری | پروژه های نوساز | پروژه های تعویض و مقاوم سازی
گواهینامه ها و مزایا
گواهی ها و اسناد بازرسی را می توان با توجه به نیاز پروژه، قابلیت ردیابی مواد، محدوده آزمایش توافق شده، و روش تایید انجمن طبقه بندی ترتیب داد. انجمن های فهرست شده به طور خودکار در هر سفارش گنجانده نمی شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.

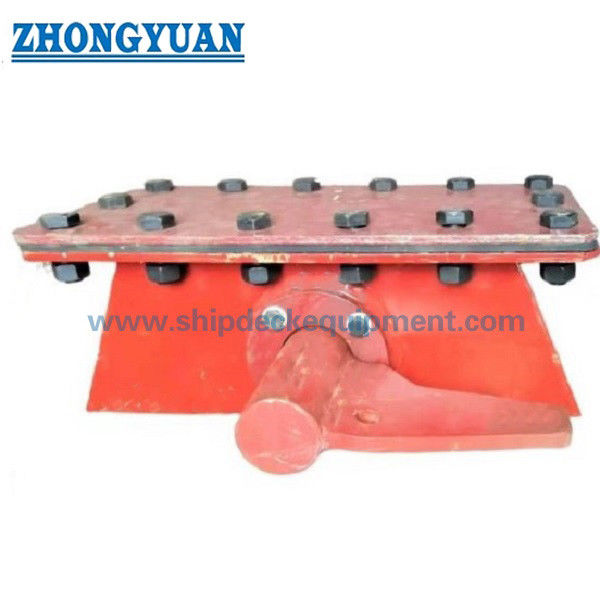

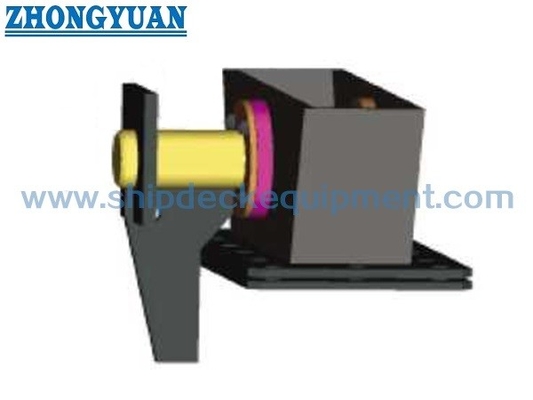

طراحی و عکس
سوالات متداول
Q1: تفاوت بین JIS F 2025 Type A و Type B چیست؟
A1: نوع A پیکربندی قابل جدا شدن و نوع B پیکربندی ثابت است. نوع A در مواردی انتخاب می شود که آرایش ظرف به روش کنترل شده ای برای آزاد کردن اتصال انتهای تلخ لنگر-زنجیره نیاز دارد.
Q2: چگونه باید اندازه اسمی صحیح انتخاب شود؟
A2: شماره اسمی را از قطر لنگر-زنجیره قابل اجرا انتخاب کنید و آن را در برابر نقشه کشتی، درجه زنجیره، هندسه قفل زنجیر، نصب موجود، دسترسی آزادسازی و نسخه استاندارد تایید شده تأیید کنید. جدول مرجع انتخاب ابعادی است، نه اعلام SWL یا بار شکست.
Q3: آیا تست ضد آب و سازگاری زنجیره درجه 3 به عنوان استاندارد گنجانده شده است؟
A3: به طور خودکار نیست. استاندارد فعلی عملکرد واشر و بسته بندی مربوط به آب بندی را مشخص می کند، اما روش تست ضد آب مونتاژ کامل و معیارهای پذیرش باید توسط پروژه تعریف شود. بیانیههای درجه زنجیره عرضه شده با هم تضاد دارند، بنابراین سازگاری درجه 3 باید قبل از بیان آن در یک نقل قول یا برگه داده تأیید شود.
