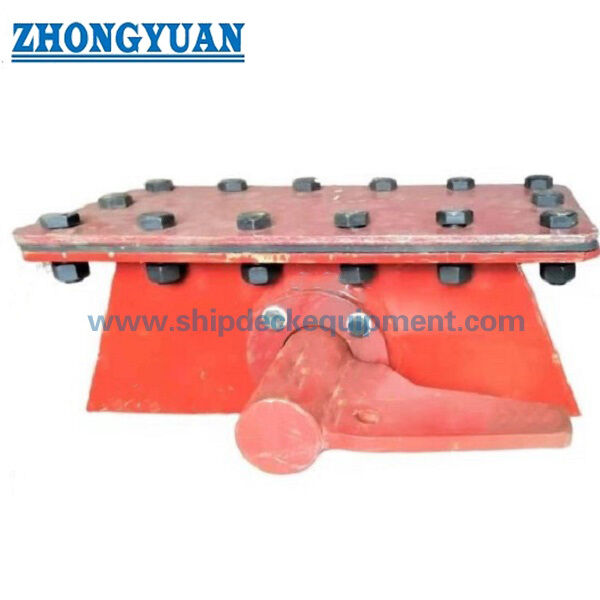

بست زنجیر لنگر جداشونده برای انبار زنجیر | نوع A JIS F 2025

گیره کابل لنگر قابل جدا شدن برای قفسه ی زنجیر.

خلاصه ی محصول

جیس F 2025 نوع A کابل جدا کننده یک فیتنگر زنجیره ای است که برای حفظ انتهای تلخ زنجیره لنگر در پارتیز زنجیره ای استفاده می شود.تنظیم قابل جدا شدن پلاگین / پوشش و پین آن یک وسیله کنترل شده برای آزاد کردن اتصال زنجیره ای را فراهم می کند زمانی که یک روش مورد تایید اضطراری رها کردن نیاز به رها کردن زنجیره لنگر دارد. این یک دکمه زنجیر عرشه، فیتینگ بلند، قطعه کش، یا دستگاه دستی لنگر معمول نیست.

داده های ابعادی ارائه شده مطابق JIS F 2025 است:1992. JIS F 2025:2021 نسخه فعال فعلی است، بنابراین ساخت و ساز جدید و سفارشات مربوط به کلاس باید قبل از نقل قول، نسخه حاکم را تایید کنند.انتخاب باید بر اساس قطر اسمی زنجیره لنگر باشد.، درجه زنجیره و پایه بار پروژه، هندسه پارادایس زنجیره ای، دسترسی آزاد، رابط جوش، نیاز به مهر و موم، سیستم پوشش و محدوده بازرسی مورد نیاز.

مشخصات سریع

• عملکرد محصول: چنگال لنگر بند در قفسه زنجیر → اتصال مشخصی را در پارادای قفسه زنجیر و تنظیمات جداکننده را فراهم می کند.
• استاندارد و نوع: JIS F 2025 نوع A نوع جداکننده → نوع A پیکربندی جداکننده است؛ نوع B پیکربندی ثابت است.
• نسخه استاندارد: ابعاد 1992 عرضه شده است؛ نسخه 2021 در حال حاضر است → قبل از تولید قرارداد، نقشه کشتی و الزامات کلاس را تایید کنید.
• محدوده اندازه نامی: 52 تا 120، از جمله اندازه نامی 73 → شامل قطر زنجیره لنگر قابل اجرا از 50-52 mm تا 114-120 mm است.
• وزن تقریبی: 40.5 تا 274 کیلوگرم → مربوط به حمل و نقل، برنامه ریزی نصب پارادایز، بسته بندی و تخمین حمل و نقل.
• پایه مواد استاندارد: بدن SS400 با فولاد خاص، مس، گاسکت، بسته بندی و مواد نگهدارنده → فولاد ضد زنگ یا مواد جایگزین نیاز به یک نقشه پروژه تایید شده دارد.
• نصب: به قسمت قسمت زنجیره ای → استاندارد اجازه می دهد تا بدن در صورت لزوم به یک سطح نصب منحنی مطابقت داشته باشد.
• مهر و موم و آزمایش:عملکرد گاسکت و بسته بندی باید از وظیفه مهر و موم مشخص شده پشتیبانی کند → هر فشار آزمایش ضد آب و معیارهای پذیرش باید توسط پروژه تایید شود.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: تایید نسخه استاندارد حاکم، پیکربندی جداکننده نوع A و نامگذاری مانند JIS F 2025 A52

مرحله 2: قطر اسمی زنجیره لنگر، درجه زنجیره، داده های گواهینامه زنجیره و اینکه آیا سفارش برای ساخت جدید یا تعویض یک بند کابل موجود است را تأیید کنید.

مرحله سوم: ترتیب زنجیر-قفل، ضخامت / منحنی بخش، رابط نصب جوش، جزئیات تقویت، جهت زنجیره و دسترسی عملیاتی موجود را ارائه دهید.

مرحله ۴: برنامه مواد برای بدن، پوشش، پین، پلپر، بندها، گاسکت، بسته بندی، قطعات نگهدارنده و هر مورد مورد نیاز فولاد ضد زنگ یا مواد خاص را تأیید کنید.

مرحله پنجم: تایید درمان سطح، وظیفه مهر و موم، هر گونه آزمایش عملکرد ضد آب، روش آزاد کردن / تنظیم مجدد، نقاط بازرسی و اینکه آیا یک دسته پوشش مورد نیاز است.

مرحله 6: مقدار، گواهینامه و دامنه کلاس، مقصد تحویل، زمان تحویل مورد نیاز، طراحی تایید شده، عکس های موجود محصول و الزامات بسته بندی را تأیید کنید.

ساختار

SS400 body | Detachable cover / plug | Pin and stopper assembly | Packing gland | Gasket and packing | Retaining pin and chainlet | Stud bolts and nuts | Welded chain-locker bulkhead interface | Optional cover handle

نصب قفل زنجیری و مزایای کیفیت

• نوع A پیکربندی JIS قابل جدا شدن است که اجازه می دهد تا اتصال تلخ در یک روش ظرف کنترل شده آزاد شود به جای اینکه به طور دائم ثابت بماند.
• هندسه بدنه باید با پارادای زنجیره ای مطابقت داشته باشد؛ در صورتی که سطح نصب منحنی باشد، استاندارد اجازه می دهد بدنه به سطح نصب سازگار شود.
• پین، stopper، cover، packing gland، stud-bolt، and retaining-part alignment should be checked together so that the release stroke and reassembly condition are not affected by fabrication distortion. پس از آن که پیچ، stopper، cover، packing gland، stud-bolt، and retaining-part alignment باید با هم بررسی شوند تا ضربه ی آزاد و حالت جمع آوری مجدد تحت تاثیر تحریف ساخت نباشد.
• برنامه مواد مبتنی بر قطعات از کنترل جداگانه بدن ساختاری، قطعات قابل جدا شدن، اتصال مس، گاسکت، بسته بندی و نگهدارنده سیم / عناصر زنجیره ای پشتیبانی می کند.
• وضعیت گاسکت و بسته بندی برای وظیفه مهر و موم مشخص شده مهم است. عملکرد مواد، فاصله جایگزینی، فشار آزمایش،و معیارهای پذیرش باید از مشخصات پروژه تایید شده پیروی کنند..
• رابط حصار جوشیده و ساختار کشتی اطراف باید توسط کشتی ساز یا دفتر طراحی برای انتقال بار، تقویت محلی، دسترسی، حفاظت از خوردگی و بازرسی بررسی شود.
• پس از ساخت و نصب، باید عملکرد کلیپ کابل بر اساس روش توافق شده بررسی شود؛ نباید آن را به عنوان یک ترمز لنگر و یا روکش زنجیره عرشه نشان داده شود.

ویژگی های سفارشی

• پایه استاندارد: JIS F 2025:1992 ابعاد ارائه شده / JIS F 2025:2021 نسخه فعلی → تایید کنید که کدام نسخه از نظر قراردادی قابل استفاده است.
• نوع: نوع A قابل جدا شدن → متفاوت از پیکربندی ثابت نوع B.
• اندازه نامی: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → با استفاده از قطر نامی زنجیره لنگر مناسب انتخاب کنید.
• نام استاندارد: JIS F 2025 A + شماره اسمی → مثال: JIS F 2025 A52
• مواد استاندارد بدن: JIS G 3101 SS400 → سایر مواد اجزا از برنامه مواد استاندارد پیروی می کنند.
• مواد اختیاری: فولاد ضد زنگ یا مواد سفارشی → تنها با توجه به نقشه های تایید شده، سازگاری خوردگی، روش جوش و پذیرش پروژه در دسترس است.
• درجه زنجیر لنگر: باید تایید شود → اطلاعات ارائه شده به طور متناوب تا درجه 2 و درجه 2 / درجه 3 را بیان می کند، بنابراین هیچ ادعای درجه پشتیبانی نشده ای انجام نمی شود.
• درمان سطح: Sa 2.5 شلیک + پریمر اپوکسی، پایان گالوانیزه یا پوشش پروژه → سیستم نهایی بستگی به مواد، توالی جوش و مشخصات پوشش ظرف دارد.
• الزامات گواهینامه: با توجه به دامنه سفارش در دسترس است → گواهینامه سازنده ، ردیابی مواد ، بازرسی کلاس و نقاط شاهد باید قبل از نقل قول تأیید شود.

چگونه کار می کند

Anchor-chain bitter end is connected to the cable clench → The chain is secured at the chain-locker bulkhead during normal service → Retaining parts keep the detachable cover / pin arrangement in position → Under an approved emergency procedure، قطعات نگهدارنده و جداکننده در یک دنباله کنترل شده آزاد می شوند → مجموعه بعد از کار بررسی می شود، دوباره تنظیم می شود و دوباره بسته می شود

درخواست ها

Chain lockers | Anchor-chain bitter-end securing | Medium and large merchant vessels | Cargo ships | Tankers | Bulk carriers | Container vessels | Newbuilding projects | Replacement and retrofit projects

گواهینامه ها و مزایا

گواهینامه ها و اسناد بازرسی را می توان بر اساس الزامات پروژه، ردیابی مواد، دامنه آزمایش توافق شده و روش تصویب جامعه طبقه بندی ترتیب داد.شرکت های ذکر شده به طور خودکار با هر سفارش شامل نمی شوند..

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

نقاشی و عکس

سوالات عمومی

سوال1: تفاوت بین JIS F 2025 نوع A و نوع B چیست؟

A1: نوع A پیکربندی قابل جدا شدن و نوع B پیکربندی ثابت است.نوع A در صورتی انتخاب می شود که ساختار مخزن نیاز به یک روش کنترل شده برای آزاد کردن اتصال لنگر - زنجیره ی تلخ داشته باشد..

س2: چگونه باید اندازه نامی صحیح انتخاب شود؟

A2: شماره اسمی را از قطر مربوطه زنجیره لنگر انتخاب کنید و آن را با نقشه کشتی، درجه زنجیره، هندسه زنجیر، نصب موجود، دسترسی آزاد تایید کنید.و نسخه استاندارد تایید شدهجدول یک مرجع انتخاب ابعاد است، نه اعلام SWL یا بار شکستن.

س3: آیا آزمایش آبپاش و سازگاری زنجیره درجه 3 به عنوان استاندارد در نظر گرفته شده است؟

A3: به طور خودکار نیست. استاندارد فعلی عملکرد بسته بندی و بسته بندی مربوط به مهر و موم را مشخص می کند.اما روش آزمایش آبپاش در مجموعه کامل و معیارهای پذیرش باید توسط پروژه تعریف شود. اظهارات درجه زنجیره ای ارائه شده در تضاد هستند، بنابراین مطابقت درجه 3 باید قبل از اینکه در یک نقل قول یا ورق داده ذکر شود تأیید شود.
