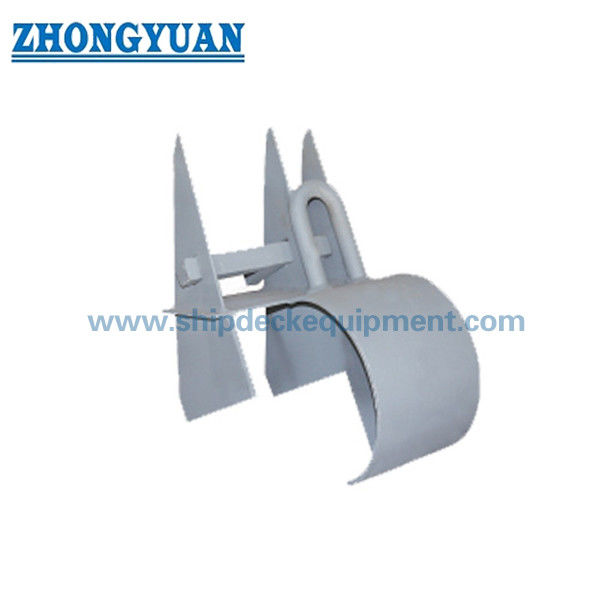

17×37 میلی متری لنگر زنجیر آزاد کننده برای کشتی های داخلی و کوچک. ساده نوع, CB 531-66. کابل کلیپ.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB531-66 | قطر اسمی زنجیر: | 17 تا 37 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | CB531-66 آزاد کننده لنگر ساده,آزاد کننده لنگر ساده CB531-66,CB531-66 تجهیزات پهلوگیری کشتی |
||
توضیحات محصول
17-37 میلیمتر آزادکننده زنجیر لنگر برای کشتیهای داخلی و کوچک | نوع ساده، CB 531-66 | گیره زنجیر
مرور کلی محصول
آزادکننده زنجیر لنگر ساده CB 531-66 یک دستگاه جمعوجور آزادسازی گیره زنجیر است که در آرایش زنجیر لنگر کشتیهای داخلی، کشتیهای کوچک، قایقهای کاری و کاربردهای مشابه دریایی کوچک استفاده میشود. این دستگاه بر اساس قطر اسمی زنجیر لنگر انتخاب میشود و برای نگه داشتن اندازه زنجیر لنگر مطابق در آرایش معمولی و امکان آزادسازی زنجیر هنگام کارکرد دستگاه آزادسازی طراحی شده است.
این نوع ساده برای مواردی مناسب است که کشتی به یک اتصالات آزادسازی زنجیر لنگر ساده با نصب آسان، عملکرد ساده و محدوده اندازه از 17 میلیمتر تا 37 میلیمتر قطر اسمی زنجیر نیاز دارد. مواد، عملیات سطحی، رابط نصب، دامنه گواهینامه و هر جزئیات سفارشی باید مطابق با نقشه کشتی و الزامات پروژه تأیید شوند.
مشخصات سریع
- نوع محصول: آزادکننده زنجیر لنگر ساده / آزادسازی گیره زنجیر → اتصالات آزادسازی جمعوجور زنجیر لنگر برای آرایش لنگر کشتیهای کوچک.
- استاندارد: CB 531-66 → مرجع برای انتخاب مدل، محدوده قطر اسمی زنجیر و ابعاد اصلی.
- قطر اسمی زنجیر: 17-37 میلیمتر → چهار گروه اندازه عرضه شده برای زنجیر لنگر کشتیهای کوچک و داخلی را پوشش میدهد.
- درجه زنجیر قابل اجرا: زنجیرهای لنگر درجه 2 و درجه 3 → درجه واقعی زنجیر و گواهینامه را قبل از سفارش تأیید کنید.
- گزینههای مواد: فولاد C-Mn یا فولاد ضد زنگ → بر اساس محیط خوردگی، مشخصات کشتی و بودجه انتخاب کنید.
- عملیات سطحی: سندبلاست Sa 2.5 + یک لایه پرایمر اپوکسی کارگاهی، گالوانیزه، یا پرداخت سفارشی → پوشش باید با نگهداری کشتی و الزامات حفاظت در برابر خوردگی مطابقت داشته باشد.
- وزن تقریبی: 8.93-36.88 کیلوگرم → مفید برای تخمین قیمت، جابجایی نصب، بستهبندی و حمل و نقل.
- تمرکز کاربرد: کشتیهای داخلی و کشتیهای کوچک → نصب و عملکرد ساده مزایای اصلی انتخاب هستند.
پارامترهای فنی اصلی
|
قطر زنجیر میلیمتر |
L | L1 | B | B1 | B2 | B3 | H1 | H2 | H3 | H4 | R | t1 | t2 | t3 | d | وزن کیلوگرم تقریبی |
| 17-19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8.93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| 28-31 | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| 34-37 | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36.88 |
راهنمای انتخاب و استعلام
مرحله 1: آزادکننده زنجیر لنگر ساده CB 531-66 را تأیید کرده و گروه اندازه را بر اساس قطر اسمی زنجیر لنگر انتخاب کنید: 17-19، 22-25، 28-31، یا 34-37 میلیمتر.
مرحله 2: درجه زنجیر لنگر را تأیید کنید، معمولاً درجه 2 یا درجه 3 بر اساس مشخصات ارائه شده، و در صورت موجود بودن، نقشه یا گواهینامه زنجیر را ارائه دهید.
مرحله 3: نوع کشتی و موقعیت کاربرد را تأیید کنید، به خصوص برای کشتیهای داخلی، کشتیهای کوچک، قایقهای کاری، بارجها یا پروژههای جایگزینی تعمیر.
مرحله 4: الزامات مواد را تأیید کنید: فولاد C-Mn، فولاد ضد زنگ، یا مواد ویژه که باید بر اساس مشخصات پروژه تأیید شوند.
مرحله 5: عملیات سطحی را تأیید کنید: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، پرداخت گالوانیزه، یا پوشش سفارشی بر اساس الزامات حفاظت در برابر خوردگی کشتی.
مرحله 6: دامنه گواهینامه، مقدار، مقصد تحویل، زمان تحویل مورد نیاز، نقشه نصب و عکس محصول را در صورت سفارش برای جایگزینی تأیید کنید.
ساختار
بدنه نشیمنگاه زنجیر | سطح تماس زنجیر | مکانیزم آزادسازی ساده | پایه / رابط نصب که باید تأیید شود | آرایش عملیاتی که باید تأیید شود | پرداخت رنگ شده، گالوانیزه، یا فولاد ضد زنگ
مزایای آزادسازی و نصب زنجیر لنگر
- پیکربندی ساده برای کشتیهای داخلی و کشتیهای کوچک که در آن آرایش جمعوجور، عملکرد آسان و نصب ساده مهم هستند، مناسب است.
- چهار گروه قطر اسمی زنجیر از 17 میلیمتر تا 37 میلیمتر، این محصول را برای ساخت جدید کشتیهای کوچک و سفارشات جایگزینی راحت میکند.
- ناحیه تماس زنجیر باید به طور صاف پرداخت شود تا تماس موضعی تیز با حلقههای زنجیر لنگر در حین نگه داشتن و آزادسازی کاهش یابد.
- فولاد C-Mn برای کاربردهای تجهیزات دریایی رایج مناسب است، در حالی که فولاد ضد زنگ را میتوان در صورت نیاز به مقاومت در برابر خوردگی بالاتر یا مشخصات خاص کشتی مورد بحث قرار داد.
- سندبلاست Sa 2.5 با پرایمر اپوکسی کارگاهی به عنوان آمادهسازی پایه حفاظت در برابر خوردگی مناسب است؛ عملیات سطحی گالوانیزه یا سفارشی را میتوان بر اساس الزامات پروژه انتخاب کرد.
- دامنه گواهینامه و بازرسی باید قبل از تولید تأیید شود، زیرا بازرسی کلاس، قابلیت ردیابی مواد و بازرسی شاهد به کشتی و الزامات سفارش بستگی دارد.
ویژگیهای سفارشی
- استاندارد: CB 531-66 → زمانی استفاده میشود که نقشه کشتی یا مشخصات کشتیسازی به این استاندارد آزادکننده زنجیر لنگر ساده اشاره داشته باشد.
- نوع محصول: آزادکننده زنجیر لنگر ساده → دستگاه جمعوجور آزادسازی گیره زنجیر برای آرایش زنجیر لنگر.
- قطر اسمی زنجیر: 17-37 میلیمتر → ردیف صحیح را بر اساس قطر واقعی زنجیر لنگر انتخاب کنید.
- درجه زنجیر قابل اجرا: درجه 2 / درجه 3 → گواهینامه زنجیر و الزامات پروژه مطابق را قبل از سفارش تأیید کنید.
- مواد: فولاد C-Mn / فولاد ضد زنگ → درجه نهایی مواد باید بر اساس مشخصات سفارش تأیید شود.
- عملیات سطحی: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی / گالوانیزه / سفارشی → پوشش نهایی از الزامات پروژه یا کشتی پیروی میکند.
- کشتی کاربردی: کشتیهای داخلی و کشتیهای کوچک → مناسب برای آرایشهای جمعوجور زنجیر لنگر و نیازهای جایگزینی تعمیر.
- نصب: آرایش نصب ساده → جزئیات دقیق نصب، پیچ، جوش و ساختار اطراف باید توسط نقشه تأیید شود.
- الزامات گواهینامه: بر اساس الزامات پروژه موجود است → گواهینامه کلاس و دامنه بازرسی باید قبل از قیمتگذاری تأیید شود.
نحوه کار
زنجیر لنگر به سمت آزادکننده هدایت میشود → زنجیر در نشیمنگاه گیره / آزادسازی قرار میگیرد → اندازه زنجیر انتخاب شده در آرایش معمولی نگه داشته میشود → خدمه هنگام نیاز به آزادسازی زنجیر، دستگاه آزادسازی ساده را عمل میکنند → اندازه صحیح زنجیر، نصب، بازرسی و رویه عملیاتی از استفاده ایمن پشتیبانی میکنند.
کاربردها
کشتیهای داخلی | کشتیهای کوچک | قایقهای کاری | بارجها | قایقهای خدماتی | آرایش زنجیر لنگر | پروژههای ساخت جدید | پروژههای تعمیر و جایگزینی
گواهینامهها و مزایا
گواهینامهها را میتوان بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تأیید انجمن طبقهبندی ترتیب داد.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
نقشه و عکسها
سوالات متداول
س1: چگونه باید اندازه صحیح آزادکننده زنجیر لنگر ساده CB 531-66 را انتخاب کرد؟
پ1: اندازه را بر اساس قطر اسمی زنجیر لنگر انتخاب کنید. جدول ارائه شده گروههای قطر زنجیر 17-19، 22-25، 28-31 و 34-37 میلیمتر را پوشش میدهد. نقشه کشتی و درجه واقعی زنجیر نیز باید قبل از سفارش بررسی شوند.
س2: آیا این محصول برای کشتیهای داخلی و کشتیهای کوچک مناسب است؟
پ2: بله. بر اساس تمرکز محصول ارائه شده، این نوع ساده عمدتاً برای کشتیهای داخلی، کشتیهای کوچک، قایقهای کاری، بارجها و آرایشهای مشابه جمعوجور زنجیر لنگر مناسب است. برای کشتیهای بزرگتر یا الزامات بار ویژه، آرایش باید در برابر نقشه کشتی و الزامات کلاس بررسی شود.
س3: چه اطلاعاتی قبل از قیمتگذاری مورد نیاز است؟
پ3: لطفاً استاندارد، قطر اسمی زنجیر، درجه زنجیر، مواد، عملیات سطحی، مقدار، الزامات گواهینامه، نقشه نصب یا عکس جایگزینی، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید.
