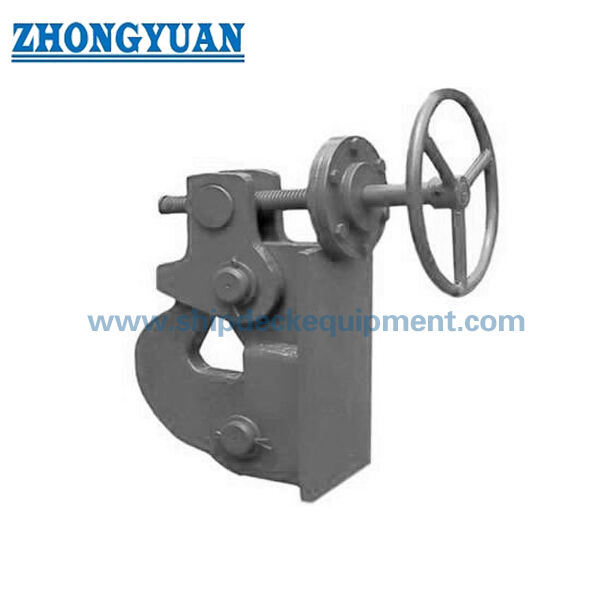

باز کننده زنجیره ی لنگر به نوع پیچ.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB*289-81 | قطر اسمی زنجیر: | 25 تا 122 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | آزاد کننده لنگر از نوع پیچ فولادی,لنگر آزاد کننده نوع پیچ CCS,تجهیزات پهلوگیری کشتی CB 289-81 |
||
توضیحات محصول
آزاد کننده زنجیر لنگر از نوع پیچی | CB 289-81 بست کابل ضد آب برای دیواره کابین زنجیر لنگر
مرور کلی محصول
آزاد کننده زنجیر لنگر از نوع پیچی CB 289-81 که به عنوان بست کابل یا آزاد کننده کابل لنگر نیز شناخته می شود، برای محکم کردن حلقه انتهایی زنجیر لنگر و امکان آزادسازی کنترل شده در صورت لزوم استفاده می شود. بسته به طراحی شناور، فضای نصب، نیاز به ضد آب بودن و چیدمان عملیاتی، می توان آن را روی عرشه کشتی، روی دیواره یا در مرز کابین زنجیر لنگر قرار داد.
این بست کابل با عملکرد پیچی، محدوده قطر اسمی زنجیر از 25 میلی متر تا 122 میلی متر را بر اساس جدول پارامترهای ارائه شده پوشش می دهد و برای زنجیرهای لنگر درجه 2 و درجه 3 ذکر شده است. برای کشتی سازی ها، تعمیرگاه ها، مالکان شناورها و خریداران مهندسی، نکات اصلی تأیید عبارتند از: اندازه زنجیر، درجه زنجیر لنگر، موقعیت نصب، تست عملکرد ضد آب، فضای عملیاتی، مواد، حفاظت سطح، دامنه گواهینامه و اینکه آیا نقشه پروژه به CB 289-81 یا بازنگری تأیید شده دیگری نیاز دارد.
مشخصات سریع
- نوع محصول: آزاد کننده زنجیر لنگر از نوع پیچی / بست کابل → حلقه انتهایی زنجیر لنگر را محکم می کند و آزادسازی کنترل شده را مطابق با رویه شناور پشتیبانی می کند.
- استاندارد فنی: CB 289-81 ارائه شده → در صورتی که سند پروژه به CB* 289-91 نیز اشاره داشته باشد، باید بازنگری دقیق استاندارد تأیید شود.
- محدوده قطر اسمی زنجیر: 25 میلی متر تا 122 میلی متر → چندین اندازه زنجیر لنگر را برای شناورهای کوچک، یدک کش ها، قایق های کاری، شناورهای داخلی و سایر انواع کشتی ها پوشش می دهد، در صورتی که نقشه شناور مطابقت داشته باشد.
- درجه زنجیر قابل اجرا: زنجیرهای لنگر درجه 2 و درجه 3 → قبل از انتخاب باید درجه زنجیر و ابعاد حلقه انتهایی بررسی شوند.
- موقعیت نصب: عرشه کشتی، دیواره یا مرز کابین زنجیر لنگر → ساختار نصب، فضای عملیاتی و مرز ضد آب باید توسط نقشه تأیید شود.
- عملکرد: مکانیزم مکانیکی با عملکرد پیچی → برای عملکرد چرخشی عملی و اقدام آزادسازی / محکم کردن قابل اعتماد در صورت نصب و نگهداری صحیح طراحی شده است.
- نیاز به ضد آب بودن: تست عملکرد ضد آب مشخص شده است → روش تست، فشار، مدت زمان و معیارهای پذیرش باید از الزامات پروژه یا کلاس پیروی کند.
- مواد و پرداخت: فولاد C-Mn یا فولاد ضد زنگ، با سند بلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، گالوانیزه یا پرداخت سفارشی موجود بر اساس سفارش.
پارامترهای فنی اصلی
ابعاد انتخاب صفحه اصلی برای آزاد کننده زنجیر لنگر از نوع پیچی CB 289-81. ابعاد بر حسب میلی متر هستند مگر اینکه در غیر این صورت ذکر شده باشد. جدول کامل ابعاد ارائه شده در بخش مرجع مهندسی نگهداری می شود.
| قطر اسمی زنجیر (میلی متر) | B | D | L | L3 | H | H1 | وزن تقریبی (کیلوگرم) |
| 25-34 | 120 | 200 | 228 | 140 | 280 | 80 | 20 |
| 37-43 | 140 | 250 | 243 | 145 | 300 | 96 | 36 |
| 45-53 | 180 | 320 | 327 | 197 | 380 | 120 | 78 |
| 57-67 | 220 | 400 | 390 | 225 | 480 | 140 | 104 |
| 72-82 | 235 | 400 | 425 | 250 | 510 | 148 | 149 |
| 87-102 | 250 | 400 | 457 | 272 | 560 | 155 | 183 |
| 107-122 | 270 | 400 | 465 | 285 | 630 | 170 | 225 |
راهنمای انتخاب و استعلام
مرحله 1: نام محصول و مرجع استاندارد را تأیید کنید: آزاد کننده زنجیر لنگر از نوع پیچی / بست کابل، CB 289-81 یا بازنگری دقیق مشخص شده در پروژه.
مرحله 2: محدوده قطر اسمی زنجیر لنگر، درجه زنجیر و چیدمان حلقه انتهایی / انتهای زنجیر را مطابق با مشخصات زنجیر لنگر شناور تأیید کنید.
مرحله 3: موقعیت نصب را تأیید کنید: عرشه، دیواره یا مرز کابین زنجیر، شامل فضای موجود، جهت عملیات، موقعیت باز شدن و مرز ضد آب.
مرحله 4: نیاز به مواد را تأیید کنید: فولاد C-Mn، فولاد ضد زنگ یا درجه فولاد مشخص شده دیگر، همراه با هرگونه نیاز به گواهینامه مواد.
مرحله 5: پرداخت سطح و حفاظت در برابر خوردگی را تأیید کنید: سند بلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، پرداخت گالوانیزه، سیستم رنگ نهایی یا پرداخت سفارشی.
مرحله 6: دامنه بازرسی و گواهینامه را قبل از استعلام قیمت تأیید کنید: تست عملکرد ضد آب، گواهینامه سازنده، گواهینامه مواد، بازرسی کلاس یا بازرسی شاهد در صورت لزوم.
مرحله 7: تعداد، نوع شناور، نقشه نصب یا عکس مرجع، مقصد تحویل، زمان تحویل مورد نیاز و هرگونه الزامات انجمن طبقه بندی را ارائه دهید.
ساختار
بدنه با عملکرد پیچی | رابط بستن حلقه انتهایی زنجیر لنگر | اتصال عملیاتی دستی / از راه دور مطابق با چیدمان شناور | رابط نصب عرشه یا دیواره | چیدمان آب بندی ضد آب | سطح بازرسی و پوشش | اجرای اختیاری فولاد ضد زنگ
مزایای طراحی، نصب و کیفیت
- ساختار با عملکرد پیچی، محکم کردن و آزادسازی تدریجی مکانیکی حلقه انتهایی زنجیر لنگر را پشتیبانی می کند که برای مواردی که نیاز به چیدمان ساده، مستحکم و قابل سرویس دهی است، مفید است.
- نصب می تواند در موقعیت های عرشه یا دیواره در صورت پشتیبانی توسط نقشه شناور انجام شود؛ جزئیات نصب، تقویت و مرز ضد آب باید توسط کشتی سازی یا دفتر طراحی بررسی شود.
- محدوده اندازه ارائه شده از قطر زنجیر 25 میلی متر تا 122 میلی متر به بست کابل اجازه می دهد تا برای اندازه های مختلف شناور، از جمله قایق های کوچک، یدک کش ها، قایق های کاری، شناورهای خدماتی و شناورهای داخلی، در صورت مطابقت مشخصات زنجیر، انتخاب شود.
- تست عملکرد ضد آب در مشخصات ارائه شده ذکر شده است، که طراحی آب بندی و رابط نصب را به نکات مهم خرید و بازرسی تبدیل می کند.
- گزینه های فولاد C-Mn و فولاد ضد زنگ به خریدار اجازه می دهد تا محیط خوردگی، انتظار نگهداری، سیستم رنگ شناور و بودجه پروژه را مطابقت دهد.
- مناطق تماس چرخشی و پیچی باید پس از ساخت، پرداخت سطح و مونتاژ نهایی برای جلوگیری از تلاش عملیاتی بیش از حد، برای عملکرد روان بررسی شوند.
- پرداخت سطح می تواند به صورت سند بلاست Sa 2.5 با پرایمر اپوکسی کارگاهی، گالوانیزه یا پوشش سفارشی مطابق با مشخصات پوشش پروژه انجام شود.
ویژگی های سفارشی
- استاندارد: CB 289-81 ارائه شده → از این مرجع زمانی استفاده کنید که کشتی سازی یا مشخصات مالک به این آزاد کننده زنجیر لنگر از نوع پیچی نیاز دارد.
- نام محصول: آزاد کننده زنجیر لنگر از نوع پیچی / بست کابل → برای محکم کردن و آزادسازی حلقه انتهایی زنجیر لنگر استفاده می شود، نه برای خدمات بالابری.
- قطر اسمی زنجیر: 25-122 میلی متر → بر اساس قطر واقعی زنجیر لنگر و نقشه پروژه انتخاب کنید.
- درجه زنجیر لنگر: درجه 2 / درجه 3 → قبل از ساخت باید درجه زنجیر و ابعاد حلقه انتهایی تأیید شوند.
- نصب: عرشه / دیواره / مرز کابین زنجیر → رابط نصب و ناحیه ضد آب باید از نقشه چیدمان شناور پیروی کند.
- عملکرد: آزادسازی مکانیکی با عملکرد پیچی → چیدمان دسته عملیاتی، میله یا عملیات از راه دور باید مطابق با طراحی شناور تأیید شود.
- عملکرد ضد آب: تست طبق مشخصات ارائه شده مورد نیاز است → روش تست و معیارهای پذیرش باید توسط الزامات پروژه تأیید شود.
- مواد: فولاد C-Mn یا فولاد ضد زنگ → درجه دقیق و دامنه گواهینامه باید قبل از سفارش تأیید شود.
- پرداخت سطح: سند بلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، گالوانیزه یا سفارشی → پرداخت نهایی از الزامات حفاظت در برابر خوردگی پروژه پیروی می کند.
- نیاز به گواهینامه: بر اساس الزامات پروژه موجود است → تأییدیه کلاس، بازرسی شاهد و سطح گواهینامه باید قبل از استعلام قیمت تأیید شود.
نحوه کار
حلقه انتهایی زنجیر لنگر توسط بست کابل ثابت می شود → مکانیزم پیچی حلقه را در طول سرویس عادی محکم نگه می دارد → اپراتور هنگام نیاز به آزادسازی، پیچ / چیدمان کنترل را از موقعیت تعیین شده می چرخاند → حلقه انتهایی طبق رویه شناور آزاد می شود → عملکرد ضد آب طبق الزامات تست پروژه بررسی می شود.
کاربردها
شناورهای کوچک | یدک کش ها | قایق های کاری | شناورهای خدماتی | قایق های گشتی | شناورهای دولتی | شناورهای داخلی | کابین های زنجیر لنگر | موقعیت های محکم کننده انتهای زنجیر لنگر روی عرشه | موقعیت های محکم کننده انتهای زنجیر لنگر روی دیواره | پروژه های ساخت جدید و تعمیر
گواهینامه ها و مزایا
گواهینامه ها می توانند بر اساس الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد، الزامات تست ضد آب و رویه تأیید انجمن طبقه بندی ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
نقشه و عکس ها
سوالات متداول
س1: چگونه باید آزاد کننده زنجیر لنگر از نوع پیچی CB 289-81 صحیح انتخاب شود؟
پ1: مدل را بر اساس قطر اسمی زنجیر لنگر، درجه زنجیر، چیدمان حلقه انتهایی، موقعیت نصب، فضای عملیاتی و نقشه شناور انتخاب کنید. جدول ارائه شده محدوده قطر زنجیر از 25 میلی متر تا 122 میلی متر را پوشش می دهد.
س2: آیا این بست کابل را می توان هم در موقعیت های عرشه و هم دیواره نصب کرد؟
پ2: در صورت پشتیبانی طراحی شناور از رابط نصب و مرز ضد آب، می توان آن را در موقعیت های عرشه یا دیواره قرار داد. کشتی سازی یا دفتر طراحی باید تقویت، موقعیت باز شدن، جهت عملیات و الزامات بازرسی را تأیید کند.
س3: آیا گواهینامه های کلاس به طور خودکار با هر سفارش ارائه می شوند؟
پ3: خیر. گواهینامه های مربوط به کلاس، بازرسی شاهد، قابلیت ردیابی مواد و مستندات تست ضد آب باید قبل از استعلام قیمت تأیید شده و بر اساس الزامات پروژه و رویه تأیید کلاس ترتیب داده شوند.
