باز کننده زنجیره لنگر ضد آب برای زنجیره های 28، 32 و 34 میلی متری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB*887 | قطر اسمی زنجیر: | 28 میلی متر، 32 میلی متر و 34 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | فشار تست هیدرولیک: | 0.4MPa |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | CB 887 آزاد کننده لنگر کابل |
||
توضیحات محصول

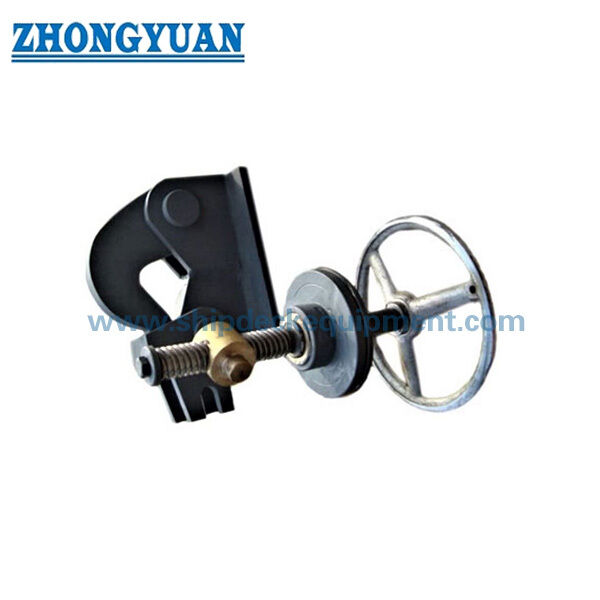

لنگرگاه ضد آب نوع پیچی زنجیر رها کننده برای زنجیر 28، 32 و 34 میلی متر | CB/Z 887-2007
مرور کلی محصول
لنگرگاه ضد آب نوع پیچی زنجیر رها کننده CB/Z 887-2007 یک مجموعه مکانیکی برای ایمن سازی انتهای زنجیر و رهاسازی کنترل شده است. پیکربندی ضد آب از یک قلاب رها کننده، شفت های عملیاتی، پیچ ذوزنقه ای، لغزنده، قطعات قفل کننده و یک مجموعه جعبه پر شده استفاده می کند تا مکانیزم رهاسازی بتواند از مرز نصب عمل کند و عملکرد آب بندی مشخص شده را حفظ کند.
این صفحه پیکربندی های ضد آب 28 میلی متر، 32 میلی متر و 34 میلی متر تعریف شده توسط CB/Z 887-2007 را پوشش می دهد. انتخاب و ساخت باید با نقشه استاندارد قابل اجرا، اتصال واقعی انتهای زنجیر، رابط نصب، جهت عملیات، فضای موجود و مستندات پروژه تایید شده بررسی شود. پیکربندی غیر ضد آب یک آرایش جداگانه است و در جدول ابعاد زیر نشان داده نشده است.
مشخصات سریع
نوع محصول: لنگرگاه ضد آب نوع پیچی زنجیر رها کننده → انتهای زنجیر را در حالت عادی ایمن می کند و عملکرد رهاسازی مکانیکی کنترل شده را فراهم می کند.
استاندارد: CB/Z 887-2007 → ابعاد ساخت، ضد آب بودن، بازرسی و الزامات کیفیت در این صفحه فقط بر اساس این استاندارد است.
لنگرگاه زنجیر قابل اجرا: 28 / 32 / 34 میلی متر → اندازه های استاندارد مجزا؛ اندازه دقیق را از نقشه زنجیر و نصب تایید شده انتخاب کنید.
پیکربندی ضد آب: جعبه پر شده در اطراف شفت عملیاتی → رابط آب بندی مورد نیاز برای نوع ضد آب را فراهم می کند.
الزامات ضد آب بودن: مجموعه جعبه پر شده باید حداقل 0.4 مگاپاسکال فشار آب استاتیک را بدون نشت تحمل کند.
مکانیزم عملیاتی: پیچ ذوزنقه ای + لغزنده + قلاب رها کننده → چرخش دستی شفت باعث جدا شدن کنترل شده قلاب می شود.
اندازه های رزوه استاندارد: Tr 24×5-7 برای زنجیر 28 میلی متر؛ Tr 26×5-7 برای زنجیر 32 / 34 میلی متر → ابعاد کلیدی ماشین کاری و مونتاژ.
جرم مرجع: 23 / 28 / 28 کیلوگرم برای پیکربندی های ضد آب 28 / 32 / 34 میلی متر → مفید برای جابجایی نصب و بسته بندی.
پارامترهای فنی اصلی
پیکربندی ضد آب CB/Z 887-2007. ابعاد بر حسب میلی متر است. مقادیر داخل پرانتز ابعاد مرجع هستند.
|
قطر زنجیر |
H |
h |
b |
L |
B |
t |
رزوه D |
d |
l |
جرم (کیلوگرم) |
|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 170 | 65 | 60 | (500) | (200) | 10 | Tr 24×5-7 | 18 | 45 | 23 |
| 32 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
| 34 | 180 | 70 | 70 | (510) | (210) | 10 | Tr 26×5-7 | 18 | 45 | 28 |
راهنمای انتخاب و استعلام
مرحله 1: پیکربندی ضد آب نوع پیچی زنجیر رها کننده CB/Z 887-2007 و اندازه زنجیر لنگر 28 / 32 / 34 میلی متر مورد نیاز را تأیید کنید.
مرحله 2: اتصال انتهای زنجیر، مرز نصب، ابعاد رابط H / h / b / L / B، جهت شفت و فضای عملیاتی موجود را از نقشه تایید شده تأیید کنید.
مرحله 3: الزامات تست ضد آب بودن، دامنه شاهد مشتری / کلاس / شخص ثالث و مستندات تست مورد نیاز را تأیید کنید.
مرحله 4: برنامه مواد قطعات، قابلیت ردیابی مواد، مشخصات بسته بندی، الزامات روانکاری و پوشش محافظ را تأیید کنید.
مرحله 5: مقدار، نوع کشتی کاربردی، موقعیت نصب، نقشه یا عکس مرجع، مقصد تحویل، زمان تحویل مورد نیاز و الزامات اسناد تایید را ارائه دهید.
ساختار
بدنه اصلی | قلاب رها کننده | شفت بزرگ | شفت کوچک | چفت قفل کننده | مهره فشاری | بوش فشاری | بسته بندی | بدنه جعبه پر شده | بوش | پیچ ذوزنقه ای | لغزنده
الزامات کیفیت ساخت و فنی
کنترل ابعاد: ابعاد H، h، b، L، B، t، d و l، همراه با رزوه ذوزنقه ای مشخص شده، باید از پیکربندی CB/Z 887-2007 و نقشه تولید کنترل شده پیروی کنند.
قطعات رزوه و لغزنده: پیچ ذوزنقه ای، رزوه جفت شونده، لغزنده و اتصالات شفت باید ماشین کاری و مونتاژ شوند تا حرکت روان و بدون گیر باشد؛ لبه های تیز و مضر باید حذف شوند.
مونتاژ ضد آب: بسته بندی، بوش فشاری، مهره فشاری و قطعات جعبه پر شده باید به درستی نصب شوند تا پیکربندی ضد آب الزامات آب بندی مشخص شده را برآورده کند.
تست ضد آب بودن: مجموعه جعبه پر شده باید حداقل 0.4 مگاپاسکال فشار آب استاتیک را بدون نشت تحمل کند. اجرای تست و شاهد باید از دامنه بازرسی تایید شده پیروی کند.
عملکرد عملیاتی: قلاب رها کننده، شفت ها، پیچ و لغزنده باید در توالی قفل و رهاسازی مورد نظر بدون چسبندگی عمل کنند. علامت گذاری جهت باز شدن / قفل شدن باید پس از مونتاژ واضح باشد.
کنترل مواد: مواد قطعات باید با برنامه مواد و استانداردهای مواد مرجع مشخص شده توسط CB/Z 887-2007 مطابقت داشته باشند. جایگزینی مواد نیاز به تایید پروژه قبل از ساخت دارد.
سطح و روانکاری: مناطق تماس اصطکاک، رزوه و یاتاقان باید روانکاری مناسب دریافت کنند؛ سطوح در معرض باید تحت درمان محافظ مورد نیاز استاندارد و سیستم پوشش پروژه تایید شده قرار گیرند.
بازرسی نهایی: قبل از ترخیص، مستندات مواد، ابعاد اصلی، ظاهر، وضعیت مونتاژ، انعطاف پذیری عملیاتی، ضد آب بودن، علامت گذاری و مستندات تحویل را تأیید کنید.
ویژگی های سفارشی
استاندارد: CB/Z 887-2007 → مبنای طراحی، ساخت و پذیرش برای این صفحه.
پیکربندی: نوع پیچی ضد آب → مجموعه جعبه پر شده گنجانده شده است؛ نوع غیر ضد آب جداگانه است.
قطر زنجیر: 28 / 32 / 34 میلی متر → سری اندازه های مجزای استاندارد در این صفحه نشان داده شده است.
ضد آب بودن: ≥0.4 مگاپاسکال فشار آب استاتیک، بدون نشت → برای آرایش آب بندی ضد آب اعمال می شود.
رزوه: Tr 24×5-7 یا Tr 26×5-7 → بر اساس اندازه زنجیر و پیکربندی استاندارد انتخاب می شود.
مواد: فولاد کربن، فولاد ضد زنگ و آلیاژ مس مخصوص قطعات مطابق با CB/Z 887-2007 → درجه بندی نهایی قطعه به قطعه از BOM کنترل شده پیروی می کند.
عملیات: رهاسازی دستی پیچ و لغزنده → جهت عملیات، درگیری قلاب و فضای موجود باید با نقشه نصب تایید شده مطابقت داشته باشد.
بازرسی: بررسی ابعادی، بصری، عملکردی و ضد آب بودن → دامنه شاهد و مستندات طبق الزامات سفارش.
الزام گواهینامه: بر اساس الزامات پروژه در دسترس است → گواهینامه سازنده، اسناد مواد و دامنه بازرسی کلاس / شخص ثالث باید قبل از تولید توافق شود.
نحوه کار
انتهای زنجیر لنگر به قلاب رها کننده متصل می شود → قطعات قفل کننده و مکانیزم پیچ قلاب را نگه می دارند → اپراتور شفت عملیاتی را در جهت رهاسازی مشخص شده می چرخاند → پیچ ذوزنقه ای لغزنده را هدایت می کند → قلاب رها کننده در یک توالی کنترل شده جدا می شود → مجموعه پس از عملیات بازرسی و تنظیم مجدد می شود.
کاربردها
آرایش های رهاسازی انتهای زنجیر لنگر ضد آب | سیستم های لنگر اندازی کشتی های ویژه | تاسیسات کنترل شده با نقشه | پروژه های ساخت جدید | پروژه های تعمیر و تعویض مشخص شده به CB/Z 887-2007
گواهینامه ها و مزایا
گواهینامه ها و بازرسی شخص ثالث می توانند بر اساس الزامات پروژه، دامنه بازرسی توافق شده، قابلیت ردیابی مواد و رویه تایید ترتیب داده شوند. آنها به طور پیش فرض گنجانده نشده اند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.
نقشه و عکس ها
سوالات متداول
سوال 1: کدام اندازه های زنجیر در پیکربندی ضد آب در این صفحه پوشش داده شده است؟
پاسخ 1: اندازه های استاندارد نشان داده شده در اینجا 28 میلی متر، 32 میلی متر و 34 میلی متر هستند. آنها اندازه های مجزا هستند، بنابراین انتخاب باید با زنجیر واقعی و نقشه نصب تایید شده مطابقت داشته باشد تا اینکه 28-34 میلی متر به عنوان یک محدوده پیوسته در نظر گرفته شود.
سوال 2: الزام پذیرش کلیدی برای نوع ضد آب چیست؟
پاسخ 2: آرایش آب بندی جعبه پر شده باید حداقل 0.4 مگاپاسکال فشار آب استاتیک را بدون نشت تحمل کند. طرح بازرسی توافق شده باید الزامات شاهد و مستندات را تعریف کند.
سوال 3: چه اطلاعاتی قبل از ساخت مورد نیاز است؟
پاسخ 3: اندازه زنجیر، نقشه نصب، اتصال انتهای زنجیر، ابعاد مرزی، جهت شفت، فضای عملیاتی، الزامات اسناد مواد، پوشش، دامنه بازرسی ضد آب بودن، مقدار و الزامات تحویل را تأیید کنید. فشار تست و دامنه شاهد، الزامات مواد / پوشش، مقدار، مقصد و برنامه تحویل.
