سیستم آزادسازی لنگر اضطراری کشتی تجاری CB887 Watertight Anchor Releaser 28-57 میلیمتری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB*887 | قطر اسمی زنجیر: | 28 میلی متر، 32 میلی متر و 34 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | فشار تست هیدرولیک: | 0.4MPa |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | CB 887 آزاد کننده لنگر کابل |
||
توضیحات محصول

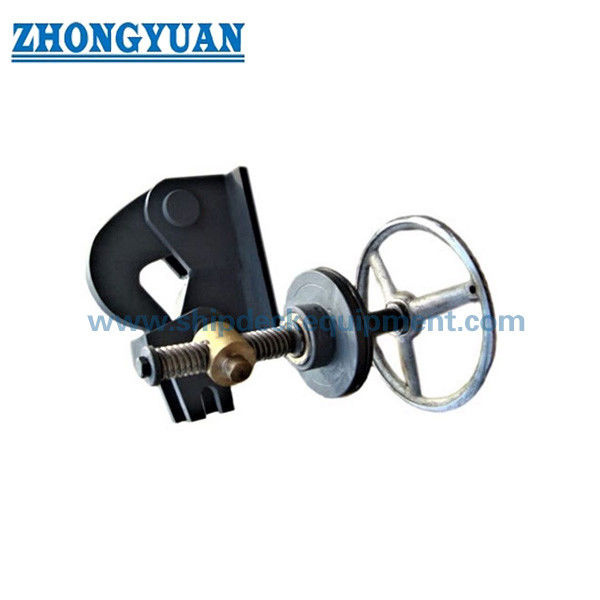

باز کننده زنجیره لنگر ضد آب به نوع پیچ
خلاصه ی محصول
CB 887-1977 آبپاش از نوع پیچ زنجیر لنگر یک مجموعه اضطراری مکانیکی است که توسط استاندارد اصلی برای تنظیمات لنگر زیردریایی طراحی شده است.پیچ تراپیزی، اسلایدر، قلاب آزاد کردن، قطعات قفل،و یک ساختار بسته بندی جعبه پر کردن برای حفظ زنجیره لنگر در حالت عادی و آزاد کردن آن از طریق یک تسلسل کنترل شده دستی در صورت نیاز.
سری اندازه های قدیمی CB 887-1977 شامل قطر زنجیره لنگر از 28 تا 57 میلی متر است.یا محصول کنترل شده با کشش به جای یک باز کننده لنگر عمومی کشتی های تجاری. CB 887-2007 نسخه 1977 را جایگزین کرد، سری اندازه زنجیره را تجدید نظر کرد، یک نوع غیر آبپاش اضافه کرد و یک نیاز به آبپاش کمی را معرفی کرد.رابط نصب، جهت عملیاتی، دامنه آزمایش و مجوز یا کلاس مورد نیاز باید قبل از قیمت گذاری و تولید تایید شود.
مشخصات سریع
- نوع محصول: آزاد کننده زنجیره لنگر از نوع هلیکس / پیچ → نگه داشتن مکانیکی و آزاد کردن اضطراری کنترل شده از طریق یک مرز آب محکمی
- پایه استاندارد: CB 887-1977 پیکربندی قدیمی → دامنه استاندارد اصلی به کاربردهای زیردریایی محدود می شود، نه کشتی های تجاری معمولی.
- محدوده قطر زنجیره قدیمی: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → با توجه به نقشه نصب و هندسه اتصال زنجیره تایید شده موجود انتخاب شود.
- یادداشت استاندارد فعلی: CB 887-2007 نسخه 1977 را جایگزین می کند → پروژه های جدید باید تأیید کنند که آیا پیکربندی فعلی 28 / 32 / 34 میلی متر QS یا QF مورد نیاز است.
- مرجع آبپاشی (CB 887-2007): آزمایش نشت جعبه پرکننده در حداقل 0.4 MPa فشار آب ثابت → فقط در مورد یک منبع قدیمی اعمال می شود اگر در مشخصات آزمایش تأیید شده گنجانده شده باشد.
- مکانیسم کار: میله چرخان + پیچ تراپیزی + شیل + قلاب آزاد → کار دستی باید برای حرکت صاف و روشن کردن / قفل جهت علامت گذاری بررسی شود.
- مفهوم مواد: فولاد مخلوط، فولاد ضد زنگ، مس، بوش و اجزای بسته بندی → درجه مواد نهایی مطابق با BOM تایید شده است، نه یک توصیف مواد عمومی.
- تمرکز بازرسی: ابعاد، مواد، وضعیت سطح، کیفیت جوش در صورت لزوم، آبپاشی، انعطاف پذیری عملیاتی، علامت گذاری و اسناد تحویل.
پارامترهای فنی اصلی
|
"چين ديا" |
H |
L |
ب |
δ |
رشته D |
وزن (کیلوگرم) |
|---|---|---|---|---|---|---|
| 28 | 170 | 500 | 200 | 10 | Tr 24×5 | 22.73 |
| 31 | 180 | 510 | 210 | 10 | Tr 26×5 | 27.74 |
| 34 | 180 | 510 | 210 | 10 | Tr 26×5 | 28.10 |
| 43 | 200 | 550 | 250 | 12 | Tr 26×5 | 48.67 |
| 49 | 220 | 560 | 260 | 14 | Tr 32×6 | 63.63 |
| 53 | 235 | 575 | 275 | 14 | Tr 32×6 | 78.30* |
| 57 | 235 | 575 | 275 | 14 | Tr 32×6 | 79.47 |
راهنمای انتخاب و تحقیق
مرحله ۱: تایید تجدید نظر و سرویس استاندارد مورد نیاز: تعویض / تعمیر CB 887-1977 قدیمی یا طراحی فعلی CB 887-2007.
مرحله 2: قطر زنجیره لنگر، علامت اصلی مدل، اتصال آخر زنجیره و طراحی موجود دستگاه یا ظرف را تأیید کنید.توجه داشته باشید که استاندارد فعلی اندازه 31 میلی متری را به 32 میلی متری تغییر داد.
مرحله ۳: تنظیمات ضد آب یا غیر ضد آب، فشار مرزی، فشار آزمایش، زمان نگه داری، پذیرش نشت و نیاز به شاهد را تأیید کنید.
مرحله ۴: تایید رابط نصب، جهت گودال کار، فاصله کار در دسترس، جهت آزاد کردن، ساختار اطراف و دسترسی برای بازرسی و نگهداری.
مرحله پنجم: تایید لیست مواد تایید شده، نوع بسته بندی، نقاط روانکاری، سیستم پوشش، ردیابی مواد، اسناد سازنده و هر نوع کلاس یا حوزه بازرسی از سوی مقامات.
مرحله ۶: مقدار، نوع ظرف استفاده، عکس های جایگزین، نقشه اصلی یا ابعاد، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
بدن اصلی. قلاب آزاد. گره بزرگ. گره کوچک. گره قفل. مغز فشرده. آستین فشرده. بسته بندی. بدن جعبه پرکننده. بش. پیچ تراپیزودیک. اسلایدر.
آبپاشی، مکانیزم و مزایای کیفیت
- تنظیم جعبه پر کردن بسته بندی شده یک رابط مهر و موم تعریف شده را در اطراف شاخه عامل فراهم می کند هنگامی که یک پیکربندی آبپوش مشخص می شود.
- پیچ تراپیزیومی چرخش میله را به حرکت کنترل شده اسلایدر تبدیل می کند و اجازه می دهد که قلاب آزاد شدن از طریق یک دنباله عملیاتی مکانیکی عمدی جدا شود.
- قفل کردن قفل و جهت باز / قفل نشان داده شده کمک می کند تا کار ناخواسته را کاهش دهد؛ ترتیب قفل و کار نهایی باید با نقشه تایید شده مطابقت داشته باشد.
- مواد کاربردی باید با توجه به وظایف قطعات انتخاب شوند: قدرت ساختاری برای بدن و قلاب، مقاومت در برابر خوردگی و لباس برای شاخه ها،مواد مناسب برای پوشش / رشته برای بوته ها و قطعات پیچو بسته بندی تایید شده برای جعبه پر کردن.
- بازرسی باید شامل اسناد مواد، ابعاد، نقص های سطحی، کیفیت جوش در صورت لزوم، روانکاری، علامت گذاری، چرخش صاف، آزمایش نشت باشد.و ثبت بسته بندی / تحویل بر اساس محدوده توافق شده.
- برای کارهای جایگزین قدیمی، تعویض ابعاد و دسترسی عملیاتی مهم تر از سازگاری کاتالوگ عمومی است؛ نقشه نصب اصلی باید تولید را کنترل کند.
ویژگی های سفارشی
- استاندارد: CB 887-1977 → از قبل آبپاش از نوع پیچ لنگر برای کاربردهای زیردریایی.
- وضعیت خدمات: پایه های قدیمی / جایگزین → پروژه های ساختمانی جدید فعلی باید CB 887-2007 یا یک استاندارد دیگر قابل اجرا را بررسی کنند.
- قطر زنجیره: 28-57 میلی متر سری قدیمی → اندازه دقیق اصلی و هندسه پایان زنجیره را تایید کنید.
- آبپاشی: مرجع استاندارد جریان 0.4 MPa فشار آب ثابت → محدوده آزمایش قدیمی، زمان نگه داری و پذیرش در سفارش ذکر می شود.
- مکانیسم: پیچ تراپیزیولی و شیلدر → آزادسازی دستی کنترل شده از طریق چرخش میله.
- رابط نصب: باید تایید شود → GA تایید شده، جزئیات مرزی، جهت عملیاتی و مجوز موجود را ارائه دهید.
- مواد: مونتاژ چند ماده → درجه های قطعات و جایگزینی نیاز به تایید BOM تایید شده دارد.
- درمان سطحی: سطوح اصطکاک روان + پوشش محافظ مشخص شده → پوشش نهایی بر اساس سیستم پروژه تایید شده است.
- الزامات گواهینامه: بر اساس قرارداد → گواهینامه سازنده، اسناد مادی، گزارش آزمایش، شاهد کلاس، یا تایید مقام باید قبل از نقل قول تایید شود.
چگونه کار می کند
Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected، سرویس داده شده و پس از کار دوباره تنظیم می شود
درخواست ها
سیستم های لنگرگاهی زیر دریایی قدیمی. پروژه های تعمیر و تعویض. برنامه های آزادسازی زنجیره لنگرگاهی آبپاش کنترل شده. مجموعه های یدکی که با نصب های اصلی CB 887-1977 مطابقت دارند.
گواهینامه ها و مزایا
گواهینامه ها و بازرسی های شخص ثالث می توانند با توجه به قرارداد، دامنه بازرسی تایید شده، الزامات ردیابی مواد و روش پذیرش کلاس یا سازمان تنظیم شوند.آنها به طور پیش فرض شامل نمی شوند.
گواهینامه: CCS ، NK ، BV ، ABS ، DNV ، LR ، KR ، IRS ، RS ، RINA ، CRS ، گواهینامه آزمایش سازندگان. در صورت درخواست و مشمول نیاز پروژه و تصویب کلاس / اداره.
نقاشی و عکس
سوالات عمومی
س1: آیا CB 887-1977 برای حمل کننده های عمده، تانکرها یا سایر کشتی های تجاری معمولی مناسب است؟
A1: نه با محدوده مشخص شده استاندارد. CB 887-1977 فقط برای کاربردهای زیردریایی طراحی شده است.یک پروژه کشتی تجاری باید از برنامه های مورد تایید طراح کشتی استفاده کند و یک استاندارد مناسب را تأیید کند.، مانند CB/T 4219-2013 برای برخی از دستگاه های ساده ی باز کردن لنگر برای کشتی های کوچک و متوسط یا CB/T 3143-2013 برای دستگاه های بزرگ تر باز کردن زنجیره ای برای سگ، در صورت لزوم.
سوال2: در CB 887-2007 در مقایسه با CB 887-1977 چه تغییری رخ داده است؟
A2: نسخه 2007 جایگزین استاندارد قدیمی شد، یک نوع ضد آب اضافه شد، اندازه های قدیمی 43 / 49 / 53 / 57 میلی متر را حذف کرد، 31 میلی متر را به 32 میلی متر تغییر داد،و یک نیاز کمی به آبپاشی و روش آزمایش اضافه شده استاصلاح صحیح باید قبل از نقل قول توافق شود.
س3: چه اطلاعاتی برای یک نقل قول جایگزین ضروری است؟
A3: ارائه مدل اصلی یا برچسب نام، قطر زنجیره، نقشه تایید شده، نصب و عکس های سمت کار، نیاز به مرز ضد آب، فشار آزمایش و دامنه شاهد،الزامات مواد / پوشش، مقدار، مقصد و برنامه تحویل
