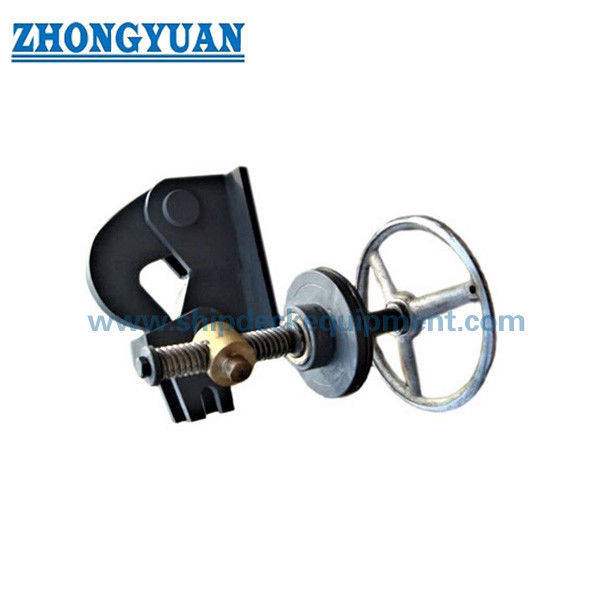

سیستم آزادسازی لنگر اضطراری کشتی تجاری CB887 Watertight Anchor Releaser 28-57 میلیمتری
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB*887 | قطر اسمی زنجیر: | 28 میلی متر، 32 میلی متر و 34 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | فشار تست هیدرولیک: | 0.4MPa |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. |
| برجسته کردن: | CB 887 آزاد کننده لنگر کابل |
||
توضیحات محصول
28 ′′ 57mm CB887 سیستم آزادسازی زنجیره لنگر ضد آب برای کشتی های تجاری
خلاصه ی محصول
CB887 Watertight Helix Screw Type Anchor Releaser یک قطعه ایمنی بحری حیاتی است که برای سیستم های لنگرگذاری کشتی های تجاری طراحی شده است و امکان آزاد کردن سریع زنجیره لنگر را در شرایط اضطراری فراهم می کند.تجهیزات یک مکانیسم قفل پیچ دار در ترکیب با یک ساختار آب محکمی را اتخاذ می کند، تضمین نگه داشتن قابل اعتماد در هنگام کار عادی و آزاد شدن فوری در صورت نیاز. با عملکرد آب محکمی تایید شده 0.4 MPaاین دستگاه برای نصب در قسمت های قفسه ی زنجیره ای یا سطح کشتی که در آن یکپارچگی مهر و موم ضروری است، مناسب است.از آن به طور گسترده ای در حاملان عمده، تانکرها و قایق ها برای بهبود ایمنی کشتی و توانایی پاسخ اضطراری استفاده می شود.
مشخصات سریع
- استاندارد: CB 887-1977
- قطر زنجیره: 28 ♂ 57 mm ♂ شامل اندازه کشتی های تجاری معمول است
- درجه زنجیره: درجه 2 / درجه 3
- فشار ضد آب: 0.4 MPa ️ عملکرد مهر و موم تایید شده
- ماده: فولاد C-Mn / فولاد ضد زنگ ️ قدرت و مقاومت در برابر خوردگی
- نوع رشته: پیچ تراپیزیودال قفل مکانیکی قابل اعتماد
- درمان سطح: Sa2.5 + اپوکسی پریمر / گالوانیزه
- منطقه نصب: قفسه ی زنجیره ای / سیستم نصب شده بر روی عرشه
- سفارشی سازی: در دسترس
پارامترهای فنی اصلی
قطر زنجیره mm | H | h | ب | L | ب | δ | D | d | من | وزن کیلوگرم |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr 24×5 | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr 26×5 | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr 32×6 | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
توجه: ابعاد در میان دایره ها مقادیر مرجع هستند. طراحی نهایی به نیازهای پروژه بستگی دارد.
راهنمای انتخاب
مرحله ۱: قطر زنجیره را تأیید کنید (۲۸۵۷ میلی متر) ۰ اندازه مدل را تعیین می کند
مرحله ۲: درجه زنجیره را تایید کنید (G2 / G3)
مرحله سوم: تایید الزامات آبپاشی (0.4 MPa) ️ شرایط نصب
مرحله ۴: انتخاب مواد (فولاد کربن / فولاد ضد زنگ) ٪ سطح خوردگی
مرحله ۵: تایید جامعه طبقه بندی نیاز پروژه
مرحله 6: تایید موقعیت نصب (سطح / قفسه زنجیره ای)
ساختار
بدن اصلی: محفظه فولادی جوشیده با قدرت ساختاری بالا
مکانیسم پیچ هلیکس: قفل امن و آزاد شدن کنترل شده را فراهم می کند
سیستم آبپاش: مقاومت فشار تا 0.4 MPa را تضمین می کند
دستگاه نگهدارنده زنجیره: زنجیره لنگر را تحت بار عادی نگه می دارد
مکانیسم آزادسازی: اجازه می دهد تا به سرعت در شرایط اضطراری جدا شود.
ویژگی های سفارشی
قطر زنجیره: 28 ′′57 mm ′′ بر اساس مشخصات ظروف
درجه زنجیره: G2 / G3 ️ نیاز به بار
ماده: فولاد کربن / فولاد ضد زنگ ️ محیط خوردگی
پوشش: اپوکسی / گالوانیزه / سیستم سفارشی
گواهینامه: CCS / ABS / DNV / LR / BV و غیره
نوع نصب: نصب روی عرشه / قفسه زنجیره ای
فشار طراحی شده: 0.4 MPa آبپاش
راهنمای تحقیق
لطفا درج کنید:
• قطر و درجه زنجیر لنگر
• نوع قایق (حمل کننده ی عمده / تانکر)
• جامعه طبقه بندی مورد نیاز
• مقدار
• بندر تحویل و Incoterms (FOB / CIF)
• الزامات خاص (مواد / پوشش / فشار)
چگونه کار می کند
زنجیره لنگر از طریق یک مکانیسم قفل پیچ هلیکس در داخل آزاد کننده متصل می شود. در شرایط عادی، پیچ یک اتصال مکانیکی محکم را حفظ می کند و اطمینان از نگه داشتن لنگر را تضمین می کند.در شرایط اضطراری، اپراتور سیستم آزادسازی را فعال می کند، پیچ را جدا می کند و اجازه می دهد زنجیره لنگر بلافاصله سقوط کند، که پاسخ سریع کشتی را امکان پذیر می کند.
نوع نصب
CB887 Watertight Anchor Releaser از دو پیکربندی استاندارد نصب پشتیبانی می کند تا نیازهای مختلف ساختار ظرف را برآورده کند:
1نصب حصار عمودی
- نصب شده بر روی حصار عمودی در داخل قفسه زنجیره ای
- مناسب برای فضاهای بسته که نیاز به یکپارچگی آب محکمی دارند
- دسترسی آسان برای کار و نگهداری
- برای کشتی هایی که فضای محدودی دارند ترجیح داده می شود
2نصب زیر عرشه
-تحت سقف نصب شده
- صرفه جویی در فضای داخلی و ساده سازی طرح
- مناسب برای سیستم های لنگرگذاری در عرشه
- نیاز به طراحی مناسب مهر و موم برای حفظ عملکرد آب محکمی
نوع نصب باید قبل از نقل قول تایید شود، زیرا بر طراحی ساختار و پیکربندی مهر و موم تأثیر می گذارد.
درخواست ها
کشتی های تجاری، کشتی های حمل و نقل عمده، تانکرهای نفتی، کشتی های پشتیبانی دریایی، سیستم های لنگر اندازی اضطراری
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.
طراحی ضد آب (0.4 MPa تأیید شده) ، عملکرد قابل اعتماد در مورد انتشار اضطراری، سازگاری قوی با زنجیره های لنگر استاندارد، ساختار قوی برای محیط دریایی، پیکربندی قابل تنظیم
نقاشی و عکس
نقشه ترتیب کلی و عکس های محصول
سفارش دادن
مدل، قطر زنجیره، ماده، گواهینامه، مقدار و شرایط تحویل را مشخص کنید
سوالات عمومی
Q1: آیا این لودر می تواند الزامات کلاس را برآورده کند؟ A: بله، می تواند با گواهینامه های CCS، ABS، DNV، LR و سایر کلاس ها عرضه شود.
سوال2: آیا عملکرد آبپاش آزمایش می شود؟ A: بله، واحد برای مقاومت در برابر فشار آب 0.4 MPa آزمایش می شود.
سوال 3: تفاوت بین نسخه های آب محکمی و غیر آب محکمی چیست؟ A: نوع آب محکمی شامل ساختار مهر و مقاومت به فشار است که برای محیط های بسته یا زیر آب مناسب است.
Q4: آیا می توان آن را برای پروژه های خاص سفارشی کرد؟ A: بله، ابعاد، مواد، سیستم های پوشش و گواهینامه ها می توانند سفارشی شوند.
