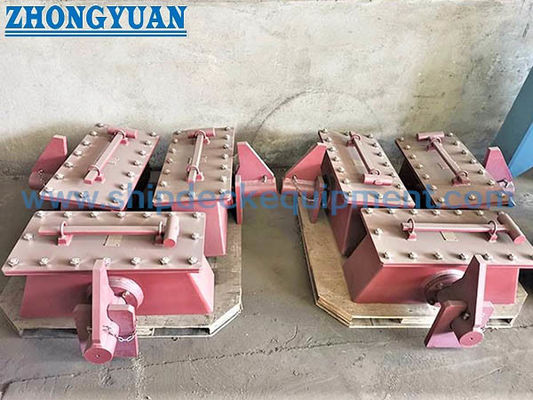

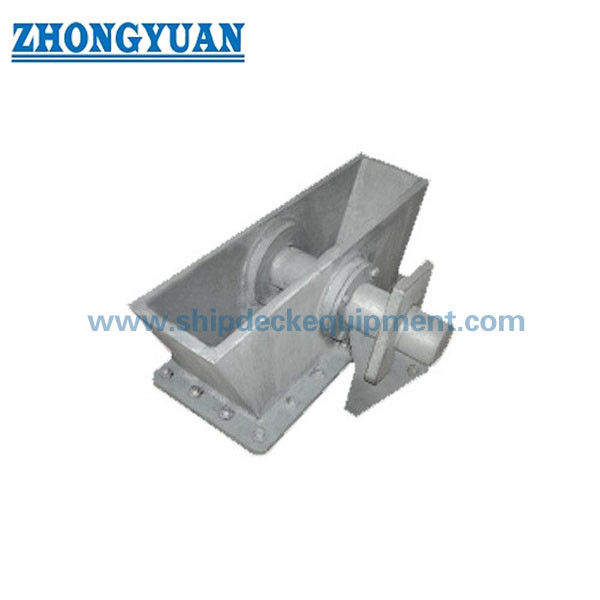

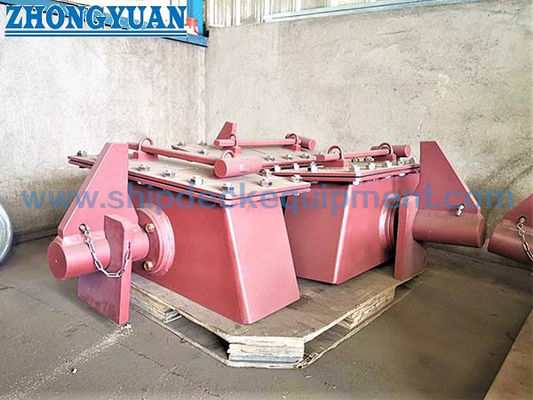

گیره کابل نوع سگ (Dog Type) برای زنجیر لنگر با قطر ۵۰-۱۲۰ میلیمتر | دستگاه رهاسازی زنجیر لنگر دریایی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 3143-2013 | قطر اسمی زنجیر: | 50 تا 120 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | دستگاه لنگر انداختن کشتی,آبپاش سگ نوع کابل گرفت |
||
توضیحات محصول
گیره کابل از نوع سگ برای زنجیر لنگر با قطر50 تا 120 میلی متر| دستگاه رهاسازی زنجیر لنگر دریایی
مرور کلی محصول
گیره کابل از نوع سگ CB/T 3143 ضد آب به عنوان یک جزء ایمنی حیاتی برای سیستم های رهاسازی زنجیر لنگر طراحی شده است.
این دستگاه برای زنجیرهای لنگر درجه 2 و درجه 3 با قطرهای 50 میلی متر تا 120 میلی متر مناسب است.
این دستگاه مجهز به ساختار آب بندی اورینگ است و یکپارچگی ضد آب بودن محفظه زنجیر را تحت شرایط فشار آزمایش شده تضمین می کند.
این دستگاه امکان نگه داشتن کنترل شده و رهاسازی اضطراری زنجیر لنگر را فراهم می کند و ایمنی کشتی را تحت شرایط اضافه بار محافظت می کند.
مشخصات سریع
- قطر زنجیر: 50 تا 120 میلی متر → سازگاری با زنجیر لنگر را تعریف می کند
- درجه زنجیر: درجه 2 / درجه 3 → سطح استحکام قابل اجرا
- فشار ضد آب: 0.03 مگاپاسکال / 5 دقیقه → آب بندی محفظه زنجیر را تضمین می کند
- مکانیزم رهاسازی: نوع سگ + چکش → امکان رهاسازی سریع را فراهم می کند
- منطق استحکام پین: 15 تا 30 درصد بار شکست → حفاظت از شکست کنترل شده
- آب بندی: لاستیک اورینگ → عملکرد ضد آب را تضمین می کند
- روانکاری: پین کانال گریس → عملکرد روان
- جنس: فولاد C-Mn / فولاد ضد زنگ → استحکام و دوام
- سطح: Sa2.5 + پرایمر → حفاظت در برابر خوردگی
پارامترهای فنی اصلی
| نامی شماره. |
کابل زنجیر diameter |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | نظری وزن کیلوگرم |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
راهنمای انتخاب
مرحله 1 - انتخاب قطر زنجیر → 50 تا 120 میلی متر بر اساس زنجیر لنگر
مرحله 2 - تأیید درجه زنجیر → درجه 2 یا درجه 3
مرحله 3 - تأیید الزامات ضد آب → برای آب بندی محفظه زنجیر لازم است
مرحله 4 - تأیید الزامات رهاسازی → رهاسازی سریع اضطراری مورد نیاز است
مرحله 5 - تأیید منطق ایمنی پین → شکست کنترل شده در اضافه بار
مرحله 6 - تأیید گواهینامه → الزامات انجمن طبقه بندی
ساختار
بدنه | مکانیزم قفل سگ | پین رهاسازی | آب بند اورینگ | پین روانکاری | سیستم رهاسازی چکش
ویژگی های سفارشی
- قطر زنجیر: 50 تا 120 میلی متر → سازگاری
- آب بند ضد آب: اورینگ → جلوگیری از ورود آب
- رهاسازی: عملکرد چکش → رهاسازی سریع اضطراری
- استحکام پین: 15 تا 30 درصد BL → حفاظت ایمنی
- روانکاری: شیار گریس → عملکرد روان
- جنس: فولاد C-Mn → استحکام ساختاری
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی تست سازنده
راهنمای استعلام
لطفاً قطر زنجیر، درجه زنجیر، الزامات ضد آب و الزامات گواهینامه طبقه بندی را ارائه دهید.
نحوه کار
زنجیر توسط مکانیزم سگ قفل می شود. در شرایط اضطراری، پین را می توان با چکش رها کرد و اجازه داد زنجیر به طور ایمن خارج شود. پین برای شکستن تحت اضافه بار کنترل شده طراحی شده است و ایمنی کشتی را تضمین می کند.
کاربردها
محفظه زنجیر لنگر | سیستم رهاسازی اضطراری زنجیر | سیستم ایمنی کشتی
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ آزمایش شده ضد آب، طراحی ایمنی رهاسازی کنترل شده، مکانیزم قفل قابل اعتماد.
نقشه ها و عکس ها
نقشه GA | طرح نصب | عکس های محصول
سفارش
حداقل سفارش: 1 | تحویل: 30 تا 60 روز
سوالات متداول
سوال 1: عملکرد گیره کابل از نوع سگ چیست؟
پاسخ: زنجیر لنگر را به طور ایمن نگه می دارد و رها می کند.
سوال 2: پین ایمنی چگونه کار می کند؟
پاسخ: برای اطمینان از رهاسازی اضطراری، تحت 15 تا 30 درصد بار شکست زنجیر می شکند.
سوال 3: چرا طراحی ضد آب؟
پاسخ: برای حفظ آب بندی محفظه زنجیر و جلوگیری از ورود آب.
