گیره کابل ضد آب نوع سگ 50-120 میلیمتری | دستگاه رهاسازی زنجیر لنگر برای مهار کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipment |
| گواهی: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| شماره مدل: | استاندارد و سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | As per quotation |
| جزئیات بسته بندی: | پالت یا سفارشی |
| زمان تحویل: | طبق پیشنهاد |
| شرایط پرداخت: | TT، L/C |
| قابلیت ارائه: | برآوردن نیازهای مشتریان |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | CB/T 3143-2013 | قطر اسمی زنجیر: | 50 تا 120 میلی متر |
|---|---|---|---|
| مواد: | فولاد C-Mn، فولاد ضد زنگ | درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، IRS، RS، و غیره. | ||
| برجسته کردن: | دستگاه لنگر انداختن کشتی,آبپاش سگ نوع کابل گرفت,Watertight Dog Type Cable Clench |
||
توضیحات محصول
50×120 میلی متر آبپاشه سگ نوع کابل چسب
خلاصه ی محصول
CB/T 3143 آبپوش سگ نوع کابل گرفتگی طراحی شده به عنوان یک جزء ایمنی حیاتی برای سیستم های آزاد کردن زنجیره لنگر.
برای زنجیره های لنگر درجه 2 و 3 با قطر 50 mm تا 120 mm مناسب است.
مجهز به ساختار مهر و موم با حلقه O، یکپارچگی آبپاش زنجیره ای را تحت شرایط فشار آزمایش شده تضمین می کند.
این دستگاه نگه داشتن کنترل شده و آزاد کردن اضطراری زنجیره لنگر را امکان پذیر می کند و از ایمنی کشتی در شرایط بیش از حد محافظت می کند.
مشخصات سریع
- قطر زنجیره: 50×120 mm → سازگاری با زنجیره لنگر را تعریف می کند
- درجه زنجیر: درجه 2 / درجه 3 → سطح مقاومت قابل استفاده
- فشار ضد آب: 0.03 MPa / 5 دقیقه → اطمینان از مهر و موم قفسه زنجیره ای
- مکانیسم آزادسازی: نوع سگ + چکش → امکان آزادسازی سریع
- منطق قدرت پین: 15-30٪ بار شکستن → محافظت از شکست کنترل شده
- مهر و موم: لاستیک O-ring → عملکرد آبپاش را تضمین می کند
- روان کننده: پین کانال روغن → عملکرد بدون مشکل
- ماده: فولاد C-Mn / فولاد ضد زنگ → قدرت و دوام
- سطح: Sa2.5 + پرایمر → حفاظت از خوردگی
پارامترهای فنی اصلی
| اسمی نه، نه |
کابل زنجیره ای قطر |
L | ب | L1 | B1 | L2 | D | H1 | H2 | n | تئوری وزن کیلوگرم |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | ۳۷ لیتر | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
راهنمای انتخاب
مرحله 1 ️ انتخاب قطر زنجیره → 50 ️ 120 میلی متر بر اساس زنجیره لنگر
مرحله 2 ️ تایید درجه زنجیره → درجه 2 یا درجه 3
مرحله 3 ️ تایید الزامات آبپاشی → الزامی برای مهر و موم قفسه های زنجیره ای
مرحله 4 ️ تایید نیاز به آزادسازی → نیاز به آزادسازی سریع اضطراری
مرحله 5 ️ تایید منطق ایمنی پین → شکستن کنترل شده در بار بیش از حد
مرحله 6 ️ تایید گواهینامه → الزامات جامعه طبقه بندی
ساختار
بدن. مکانیسم قفل سگ. گره آزاد. مهر حلقه ای. گره روان کننده.
ویژگی های سفارشی
- قطر زنجیره: 50×120 mm → سازگاری
- مهر و موم ضد آب: O-ring → جلوگیری از ورود آب
- آزادسازی: عملیات چکش → آزادسازی اضطراری سریع
- قدرت پین: 15-30٪ BL → حفاظت از ایمنی
- روان کننده: خروجی روغن → عملکرد صاف
- ماده: فولاد C-Mn → قدرت ساختاری
- گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان
راهنمای تحقیق
لطفاً قطر زنجیره، درجه زنجیره، الزامات آبپاش و الزامات صدور گواهینامه کلاس را ذکر کنید.
چگونه کار می کند
زنجیره توسط مکانیسم سگ قفل می شود. در شرایط اضطراری، پین می تواند با چکش آزاد شود، اجازه می دهد تا زنجیره به طور ایمن خارج شود. پین طراحی شده است که تحت فشار کنترل شده شکسته شود.تضمین ایمنی کشتی.
درخواست ها
قفسه زنجير لنگر. سيستم تخليه اضطراري زنجير. سيستم امنيت کشتي.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS؛ ضد آب آزمایش شده، طراحی ایمنی انتشار کنترل شده، مکانیسم قفل قابل اعتماد.
نقاشی و عکس

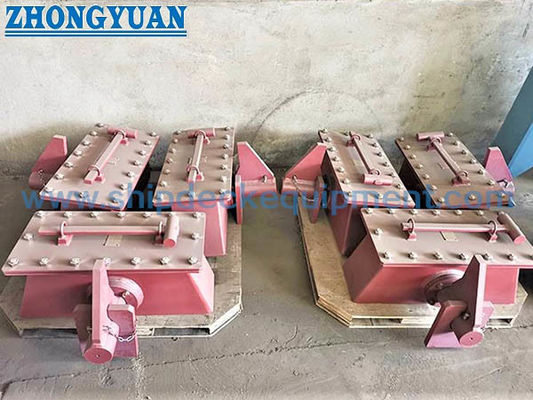

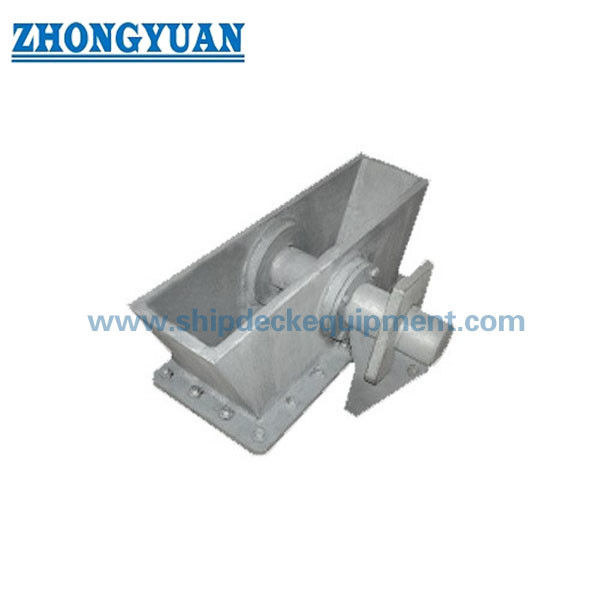

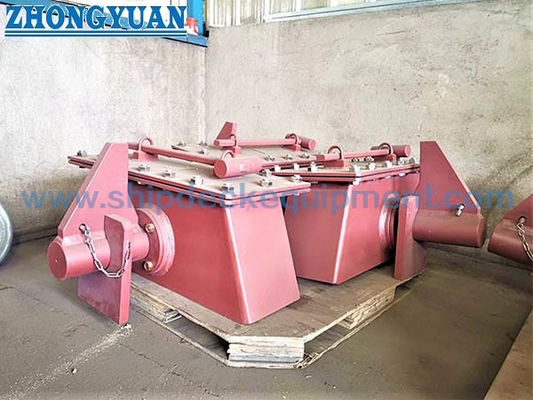

نقاشی GA. طرح نصب. عکس های محصول.
سفارش دادن
MOQ: 1 ٬ تحویل: 30 ٬60 روز
سوالات عمومی
س1: عملکرد کلیپ کابل سگ چیست؟
جواب: اون زنجير لنگر را به طور امن نگه مي داره و رها مي کنه
سوال2: پن ایمنی چگونه کار می کند؟
A: آن را زیر 15-30٪ از بار شکستن زنجیره برای اطمینان از آزادی اضطراری می شکند.
سوال سوم: چرا طراحی ضد آب؟
ج: برای نگه داشتن مهر و موم قفسه زنجیره ای و جلوگیری از ورود آب.
