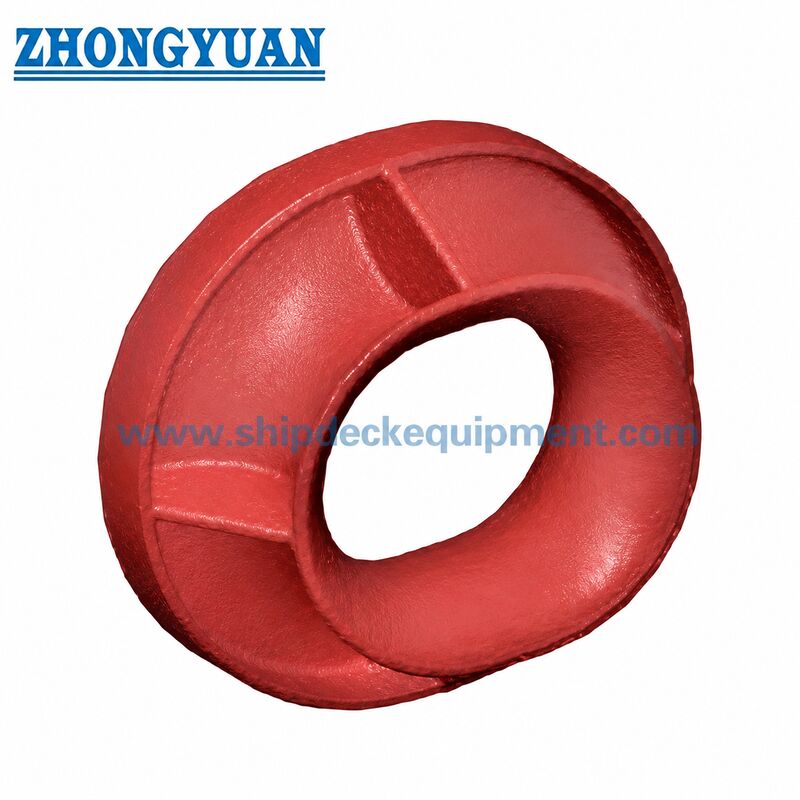

بلوک نصب شده پاناما چاک JIS F 2017 نوع BP صفحه فولادی ساخته شده
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد: | JIS F 2017-1982 | نوع: | BP |
|---|---|---|---|
| مواد: | ورق فولادی ملایم، ورق فولادی ضد زنگ ریخته گری، | وزن: | 184 کیلوگرم و 193 کیلوگرم |
| درمان سطحی: | Sandblasting to S2.5 + یک لایه از آغازگر فروشگاه اپوکسی ، گالوانیزه ، جلا ، تصفیه سطح سفارشی در دستر | گواهی های طبقه بندی: | گواهینامه آزمون سازندگان CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، سازندگان. |
| برجسته کردن: | تجهیزات لنگر انداختن کشتی های نصب شده بر روی قلعه,چوک های پاناما ساخته شده از فلز,چوک های پاناما |
||
توضیحات محصول
سنگر سوار پاناما چاک JIS F 2017 نوع BP ورق فولادی ساخته شده
بررسی اجمالی محصول
چاک پاناما بر روی سنگر ساخته شده از ورق فولادی JIS F 2017 نوع BP یک اتصالات پهلوگیری کشتی است که برای هدایت طناب های پهلوگیری در منطقه سنگر و انتقال بارهای پهلوگیری به ساختار کشتی استفاده می شود. در مقایسه با چاک های پاناما روی عرشه، نوع BP بر روی سنگر کشتی چیده شده است و بار پهلوگیری را از طریق بدنه چاک ساخته شده از صفحه فولادی و اتصال جوش داده شده به سازه سنگر تقویت شده طبق نقشه پروژه منتقل می کند.
این صفحه فقط بر روی نوع BP تمرکز دارد. محصول باید بر اساس اندازه اسمی، موقعیت نصب، ترتیب طناب، مواد، عملیات سطح و اسناد طبقه بندی مورد نیاز انتخاب شود. سطوح تماس با طناب، کیفیت ساخت صفحه، آرایش دنده و ناحیه جوش در نزدیکی ساختار کشتی باید به دقت کنترل شوند تا سایش طناب کاهش یابد و از عملیات پهلوگیری قابل اطمینان پشتیبانی شود.
مشخصات سریع
- استاندارد: JIS F 2017-1982 → ساختار پاناما استاندارد شده برای تجهیزات پهلوگیری کشتی.
- نوع: BP → ورق فولادی ساخته شده، چاک پاناما بر روی سنگر.
- اندازه اسمی: 310 / 360 → دو اندازه استاندارد برای انتخاب پروژه.
- ابعاد اصلی: L 310 / 360 mm، L1 702 / 752 mm، L2 620 / 670 mm → ابعاد کلید مربوط به طراحی وب.
- وزن تقریبی: 184 / 193 کیلوگرم → برای نقل قول، جابجایی، بسته بندی و تخمین بار مفید است.
- مرجع مواد: صفحه فولادی مطابق با JIS F 2017-1982 مورد نیاز مواد → درجه نهایی که توسط مشخصات پروژه تأیید می شود.
- درمان سطح: سندبلاست و سیستم پوشش دریایی موجود → پوشش را می توان با توجه به نیاز کشتی یا کلاس تنظیم کرد.
- گواهینامه ها: گواهی آزمون سازندگان یا گواهی طبقه بندی را می توان با توجه به نیاز پروژه ارائه کرد.
پارامترهای فنی اصلی
| اندازه اسمی | L (mm) | L1 (mm) | L2 (mm) | تقریبا وزن (کیلوگرم) |
| 310 | 310 | 702 | 620 | 184 |
| 360 | 360 | 752 | 670 | 193 |
راهنمای انتخاب و استعلام
مرحله 1: استاندارد را تأیید کنید و نوع ← JIS F 2017-1982 Type BP، ورق فولادی ساخته شده و بر روی سنگر را تأیید کنید.
مرحله 2: اندازه اسمی ← 310 یا 360 را تأیید کنید، یا طرح کشتی را برای مطابقت اندازه ارسال کنید.
مرحله 3: تایید نیاز مواد و ساخت ← درجه ورق فولادی، نیاز جوشکاری، آرایش دنده و الزامات تایید کارخانه کشتی سازی.
مرحله 4: تأیید عملیات سطح → پرایمر فروشگاهی، سیستم اپوکسی، رنگ پوشش، گزینه فولاد ضد زنگ در صورت وجود، یا مشخصات پوشش پروژه.
مرحله 5: تأیید اسناد → گواهی آزمون سازندگان، گواهی مواد، سابقه بازرسی، گزارش آزمون یا گواهی کلاس در صورت نیاز.
مرحله 6: تعداد، پورت تحویل، روش بسته بندی، زمان تحویل مورد نیاز و وجود نقشه های نصب یا عکس ها را تأیید کنید.
ساختار
بدنه ساخته شده از ورق فولادی | دهانه تماس طناب صاف | دنده های تقویت کننده | منطقه اتصال جوشی سنگر | جزئیات جوش و استاپر | پوشش سطح دریایی
مزایای ساخت ورق فولادی، جوشکاری و کیفیت
- ساختار نوع BP ساخته شده از آرایش JIS F 2017-1982 Type BP پیروی می کند و نباید با سازه های نوع AC، AP یا BC مخلوط شود.
- سطوح صاف تماس با طناب برای کاهش سایش طناب در طول عملیات پهلوگیری مهم هستند.
- موقعیت و کمیت دنده ممکن است در جایی که تایید پروژه یا کارخانه کشتی سازی نیاز دارد تنظیم شود، در حالی که ساختار استاندارد و ابعاد اصلی باید حفظ شود.
- منطقه جوش بین بدنه و ساختار کشتی باید عاری از عیوب باشد که بر کیفیت جوش تأثیر می گذارد، به ویژه در ناحیه 50 میلی متری در نزدیکی بدنه یا جوشکاری سنگر.
- بررسی المان محدود یا بررسی قدرت میتواند زمانی انجام شود که پروژه به تأیید اضافی برای تأیید کارخانه کشتیسازی یا کلاس نیاز داشته باشد.
- سندبلاست، پرایمر و سیستم پوشش دریایی را می توان با توجه به محیط کشتی و نیاز حفاظت در برابر خوردگی انتخاب کرد.
ویژگی های سفارشی
- نوع محصول: نوع BP پاناما چاک ← چاک مهاری ساخته شده روی سنگر ورق فولادی.
- استاندارد: JIS F 2017-1982 ← زمانی مناسب است که پروژه چاک های استاندارد ژاپنی پاناما را مشخص کند.
- نصب: سنگر نصب شده و جوش داده شده به سازه کشتی ← برای عبور طناب پهلوگیری از ناحیه سنگر در نظر گرفته شده است.
- ساخت: ورق فولادی ساخته شده → متفاوت از فولاد ریخته گری نوع ساخت BC.
- سطح تماس طناب: دهانه گرد صاف ← به محافظت از طناب پهلوگیری در هنگام هدایت و انتقال بار کمک می کند.
- بازرسی: بررسی های بصری، ابعادی و مستندات ← محدوده بازرسی نهایی با توجه به نیاز سفارش و گواهی.
چگونه کار می کند
طناب مهار به دهانه سنگر نزدیک می شود ← سطح صاف چاک پاناما طناب را هدایت می کند ← بار پهلوگیری از طریق بدنه ساخته شده و دنده های تقویت کننده ← بار از طریق اتصال جوشی تایید شده به ساختار سنگر تقویت شده منتقل می شود.
برنامه های کاربردی
کشتی های باری | تانکرها | فله بر | قایق های کار | بارج | پروژه های کشتی سازی | تعمیر و تعویض کشتی | ایستگاه های پهلوگیری سنگر
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهی آزمون سازندگان.
گواهی طبقه بندی، گواهی مواد، سوابق بازرسی و اسناد پوشش بر اساس نیاز پروژه و مشروط به محدوده تایید کلاس موجود است.

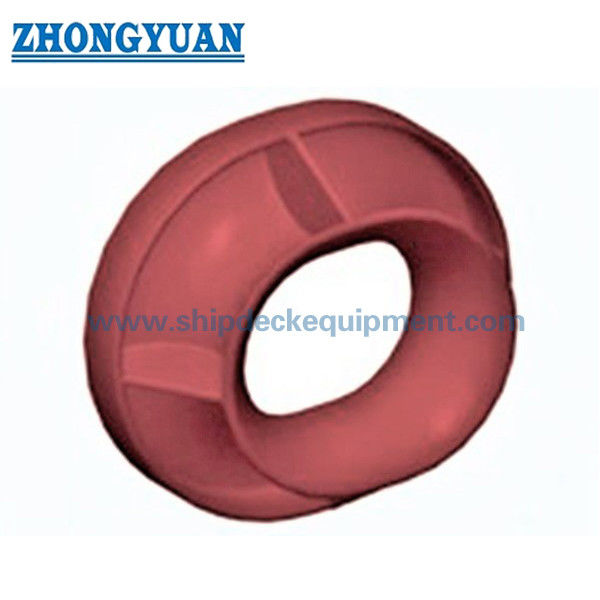

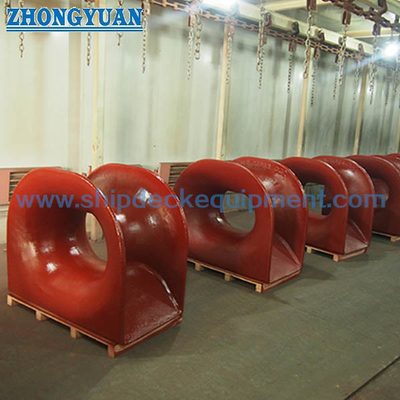

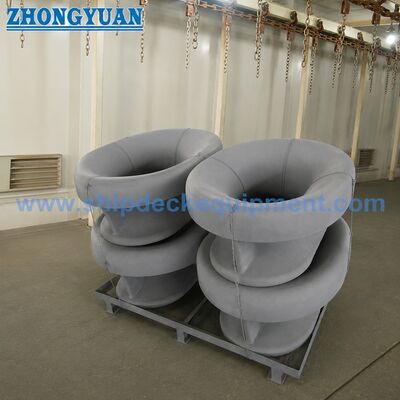

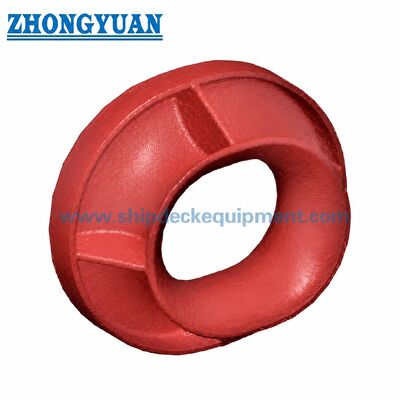

طراحی و عکس
سوالات متداول
Q1: تفاوت بین JIS F 2017 Type BP و Type BC Panama Chock چیست؟
نوع BP یک چاک پانامایی روی سنگر ساخته شده از ورق فولادی است، در حالی که نوع BC یک نوع پایه فولادی ریختهگری است. زمانی که پروژه نوع استاندارد خاصی را مشخص می کند، نباید آنها را مخلوط کرد.
Q2: آیا می توان مقدار یا موقعیت دنده را تغییر داد؟
یادداشت استاندارد JIS F 2017-1982 Type BP اجازه می دهد تا در صورت لزوم مقدار یا موقعیت دنده را تغییر دهید. هر گونه تغییر باید قبل از تولید توسط کارخانه کشتی سازی، طراح یا انجمن طبقه بندی تایید شود.
Q3: چه اطلاعاتی برای نقل قول مورد نیاز است؟
لطفاً استاندارد و نوع، اندازه اسمی، مقدار، مواد یا پوشش مورد نیاز، گواهینامه مورد نیاز، مقصد تحویل، زمان تحویل مورد نیاز، و هر نقشه کشتی یا عکس نصب را در صورت وجود ارائه دهید.
