JIS F 2017-1982 Type AC Deck Mounted Steel Casting Steel Panama Chocks Ship Ship تجهیزات تجهیزات
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| استاندارد: | JIS F 2017-1982 | نوع: | AC |
|---|---|---|---|
| محدوده SWL: | 30-100t | مواد: | ریخته گری فولاد C-Mn، ریخته گری فولاد ضد زنگ، همچنین می تواند فولاد ویژه ای برای یخ شکن تامین کند. |
| وزن: | 184 تا 422 کیلوگرم | درمان سطحی: | سندبلاست به S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، فولاد ضد زنگ جلا، عملیات سطح سفارشی موجود است. |
| گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، RINA، IRS | ||
| برجسته کردن: | چوک های پاناما از فولاد,تجهیزات لنگر انداختن کشتی های پاناما |
||
توضیحات محصول

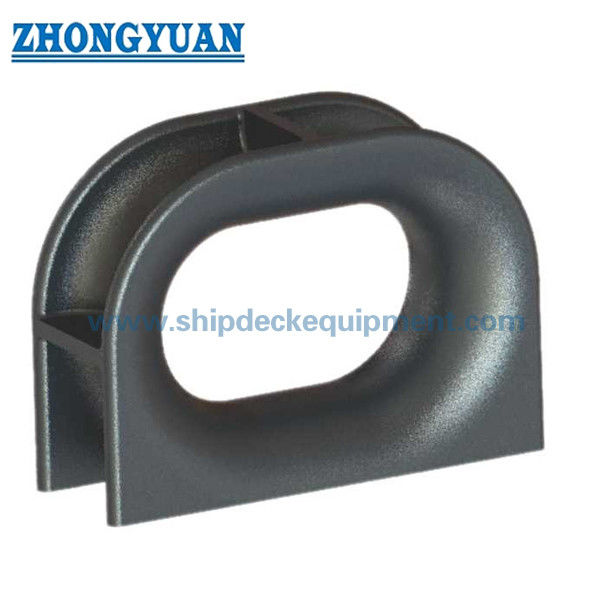

فولاد ریخته شده نصب شده پاناما چاک JIS F 2017 نوع AC
خلاصه ی محصول
The JIS F 2017-1982 Type AC Panama chock is a deck mounted cast steel mooring chock used to guide mooring ropes and transfer mooring loads into the reinforced deck structure through its cast steel body and welded connection. نوع AC از نوع AP ساخته شده نسخه عرشه نصب شده و از نوع BC / BP نسخه های بلوار نصب شده متفاوت است. این صفحه فقط بر روی ساختار طبقه ای از فولاد ریخته شده نوع AC تمرکز دارد.
برای تدارکات و بررسی مهندسی، چوک نوع AC باید با توجه به اندازه اسمی، موقعیت نصب عرشه، ترتیب طناب، مواد،درمان سطح و مدارک مورد نیاز بازرسیسطح صاف اتصال طناب ریخته شده برای کاهش سایش طناب مهم است، در حالی که کیفیت ریخته گری،وضعیت منطقه جوش و تقویت عرشه باید مطابق با نقشه پروژه و الزامات کلاس تأیید شود.
مشخصات سریع
- استاندارد: JIS F 2017-1982 ️ ساختار استاندارد پاناما برای تجهیزات لنگر انداختن کشتی.
- نوع: AC ️ نصب روی عرشه، فولاد ریخته شده پاناما.
- اندازه نامی: 310 / 360 / 400 / 450 / 500 ¢ پنج اندازه استاندارد برای انتخاب پروژه.
- محدوده SWL مرجع: 30 ¥ 100T ¥ باید با نقشه پروژه، ساختار کشتی و دامنه تأیید کلاس تأیید شود.
- گزینه های مواد: فولاد C-Mn، فولاد ضد زنگ و فولاد ویژه برای پروژه های درجه حرارت پایین یا یخ، مشمول استاندارد و نیاز پروژه است.
- محدوده وزن: 253 ∼ 395 کیلوگرم بر اساس جدول استاندارد JIS F 2017 Type AC ∼ مفید برای قیمت گذاری، حمل و نقل و تخمین حمل و نقل.
- درمان سطحی: شن و ماسه زدن به Sa2.5 با پرایمر اپوکسی، فولاد ضد زنگ پولیش شده یا سیستم پوشش دریایی سفارشی با توجه به نیاز سفارش.
- نصب: عرشه نصب شده و به ساختار عرشه تقویت شده جوش داده شده است. جزئیات پایه عرشه و جوش باید توسط کشتی ساز یا طراح تأیید شود.
پارامترهای فنی اصلی
| اندازه اسمی | L | L1 | L2 | L3 | L4 | L5 | D | H1 | H2 | H3 | R1 | R2 | R3 | R4 | R5 | K | T | وزن در کیلوگرم |
| 310 | 310 | 199 | 105 | 310 | 708 | 652 | 38 | 639 | 541 | 199 | 329 | 231 | 140 | 142 | 195 | 15 | 32 | 253 |
| 360 | 360 | 200 | 130 | 360 | 760 | 704 | 40 | 640 | 542 | 200 | 330 | 232 | 138 | 140 | 192 | 15 | 34 | 289 |
| 400 | 400 | 202 | 150 | 400 | 804 | 750 | 44 | 642 | 545 | 202 | 332 | 235 | 134 | 136 | 185 | 20 | 36 | 323 |
| 450 | 450 | 203 | 175 | 450 | 856 | 802 | 46 | 643 | 547 | 203 | 333 | 237 | 132 | 134 | 182 | 20 | 38 | 351 |
| 500 | 500 | 204 | 200 | 500 | 908 | 854 | 48 | 644 | 549 | 204 | 334 | 239 | 130 | 132 | 180 | 20 | 40 | 395 |
راهنمای انتخاب و تحقیق
مرحله ۱: تایید استاندارد و نوع JIS F 2017-1982 نوع AC، ثابت در عرشه و فولاد ریخته شده.
مرحله ۲: اندازه نامی را تایید کنید ¥ 310 / 360 / 400 / 450 / 500، یا برای تطبیق اندازه، نقشه کشتی ساز را ارسال کنید.
مرحله ۳: تأیید پایه بار ۰ پروژه SWL / بار طراحی، ترتیب لنگر و نیاز به تقویت عرشه.
مرحله ۴: تایید مواد و الزامات ریخته گری ️ فولاد ریخته شده C-Mn، فولاد ضد زنگ یا فولاد خاص برای پروژه درجه حرارت پایین / یخ، مشمول استاندارد و الزامات پروژه.
مرحله ۵: تایید درمان سطحی Sa2.5، پرایمر اپوکسی، سیستم پوشش دریایی، فولاد ضد زنگ پولیش شده یا مشخصات پوشش پروژه.
مرحله ۶: تأیید گواهی، مقدار، مقصد تحویل، زمان تحویل مورد نیاز و اینکه آیا نقشه نصب یا عکس موجود موجود در دسترس است.
ساختار
بدن فولادی ریخته شده. باز شدن صاف با اتصال طناب. پایه نصب شده روی عرشه. منطقه اتصال جوش داده شده. پایه های عرشه تقویت شده. سیستم پوشش دریایی.
مزیت های ریختن، جوش و مهندسی
- نوع AC از یک بدن فولاد ریخته استفاده می کند که از ساختار فولادی طرح شده نوع AP متفاوت است.
- سطح تماس با طناب باید صاف و به درستی تکمیل شود تا به کاهش سایش در طول عملیات لنگر زدن کمک کند.
- الگوهای چوبی و فرآیندهای ریختن فوم از دست رفته می توانند با توجه به توانایی فوندری و نیازهای پروژه استفاده شوند.
- نقایص ریخته ای که ممکن است بر کیفیت جوش تاثیر بگذارد باید کنترل شود، به ویژه در 50 میلی متر از منطقه جوش بین بدن چوک و ساختار کشتی.
- تقویت عرشه، جزئیات جوش و جهت بار باید بر اساس نقشه پروژه تایید شده بررسی شود.
- محاسبه قدرت عناصر محدود و بهینه سازی ساختاری می تواند زمانی که پروژه نیاز به تأیید مهندسی اضافی دارد، تنظیم شود.
- آماده سازی سطح و پوشش دریایی را می توان با توجه به محیط کشتی، مشخصات پوشش و الزامات کلاس تنظیم کرد.
ویژگی های سفارشی
- نوع محصول: نوع AC پاناما چوک ️ چوک نصب شده بر روی عرشه از فولاد ریخته شده
- استاندارد: JIS F 2017-1982 مناسب است زمانی که پروژه مشخصه های استاندارد ژاپنی پاناما را مشخص می کند.
- نصب: عرشه نصب شده و به ساختار کشتی جوش داده شده است برای نصب گذر طناب و انتقال بار از طریق پایه عرشه.
- ساخت: بدن فولاد ریخته شده متفاوت از ساختار ساخته شده نوع AP است.
- سطح تماس با طناب: باز کردن صاف و گرد کمک می کند تا طناب لنگر را در طول هدایت و انتقال بار محافظت کند.
- بررسی مهندسی: بررسی قدرت FEA در صورت لزوم در دسترس است
- بازرسی: بازرسی های بصری، ابعاد و مستندات
چگونه کار می کند
Mooring rope approaches the deck chock → the smooth cast opening guides the rope → mooring load is transferred through the cast steel body → load is carried into the reinforced deck structure through the approved welded connection.
درخواست ها
کشتی های باربری. تانکرها. حمل کننده های عمده. قایق های کاری. بارژها. پروژه های کشتی سازی. تعمیر و تعویض کشتی ها. ایستگاه های لنگرگذاری روی عرشه.
گواهینامه ها و مزایا
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.
گواهی طبقه بندی، گواهی مواد، سوابق بازرسی، اسناد پوشش و محاسبه مهندسی می تواند با توجه به نیاز پروژه و با توجه به دامنه تأیید کلاس ارائه شود..

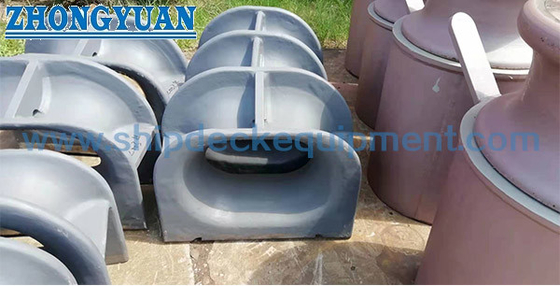

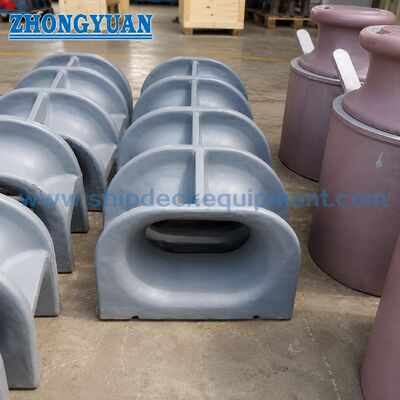

نقاشی و عکس
سوالات عمومی
سوال1: تفاوت بین JIS F 2017 Type AC و Type AP پاناما چیک چیست؟
نوع AC یک چوک پاناما است که بر روی عرشه فولاد ریخته شده نصب شده است ، در حالی که نوع AP یک نسخه ساخته شده است که بر روی عرشه صفحه فولاد نصب شده است. آنها نباید مخلوط شوند وقتی پروژه یک نوع استاندارد خاص را مشخص می کند.
س2: آیا می توان از نوع AC با فولاد ضد زنگ یا فولاد با دمای پایین عرضه کرد؟
فولاد ضد زنگ و فولاد ویژه برای پروژه های درجه حرارت پایین یا یخ می تواند در نظر گرفته شود، با توجه به کاربرد استاندارد، مشخصات پروژه و تایید قبل از سفارش.
س3: برای نقل قول چه اطلاعاتی لازم است؟
لطفاً استاندارد و نوع، اندازه نامی، مقدار، ماده، درمان سطح، نیاز به گواهینامه، مقصد تحویل، زمان تحویل مورد نیاز را ذکر کنید.و هر نقشه نصب یا عکس موجود محصول اگر در دسترس باشد.
