کیبل لنگر بند برای کشتی های داخلی

کیبل لنگر بند برای کشتی های داخلی

خلاصه ی محصول

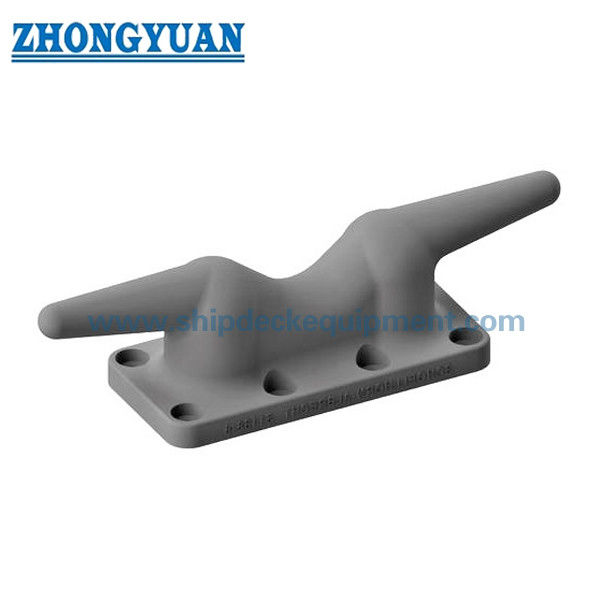

کیبل لنگر GB 2026 یک لوله لنگر فشرده ای است که در کشتی های داخلی، قایق های کاری کوچک، قایق های سرویس، بارژ ها، لنگرگاه ها و موقعیت های لنگرگاه marina استفاده می شود.می توان آن را بر روی یک عرشه یا حصار با بولت نصب کرد، ارائه یک نقطه لنگر ساده که در آن طناب نیاز به بستن بدون یک پایه بولارد جوش داده شده است.

این کیبل معمولاً با توجه به قطر طناب، ماده، موقعیت نصب، فضای نصب موجود و قدرت عرشه یا سقف پشتیبانی انتخاب می شود.جدول ارائه شده شامل نسخه های مس ریخته شده و فولاد ریخته شده با حداکثر قطر طناب مالینا تا 75 میلی متر و وزن 1برای استفاده ایمن از لنگر، ترتیب بولت، صفحه پشتیبان یا تقویت محلی و دامنه گواهینامه باید مطابق با الزامات پروژه تأیید شود.

مشخصات سریع

• نوع محصول: کیبل لنگر بند → کمپکت دک یا نصب لنگر بند برای کشتی های داخلی و قایق های کوچک.
• استاندارد فنی: GB 2026 → مرجع برای ابعاد، انتخاب قطر طناب، گزینه های مواد و تأیید مدل.
• شکل نصب: نصب بولت → نصب و تعویض آسان تر از لوازم جوش داده شده زمانی که ساختار پشتیبانی و ترتیب بولت مناسب باشد.
• اندازه طناب مرجع: حداکثر قطر طناب مالینا 30 / 35 / 50 / 75 میلی متر در جدول ارائه شده → اندازه طناب نهایی باید با ترتیب لنگر کشتی بررسی شود.
• گزینه های مواد: مس ریخته شده، برنز ریخته شده، فولاد ریخته شده C-Mn، فولاد ریخته شده ضد زنگ و آهن ریخته گره ای → بر اساس محیط خوردگی، نیاز به لباس و بودجه پروژه انتخاب کنید.
• محدوده وزن: 1.33 کیلوگرم تا 11.2 کیلوگرم → مناسب برای موقعیت های لنگر اندازی کوچک و متوسط که اندازه فشرده و دستکاری ساده مورد نیاز است.
• درمان سطحی: Sa 2.5 شلیک + یک لایه اپوکسی فروشگاه پریمر، گالوانیزه شده، پولیش شده، یا پایان سفارشی → درمان سطحی نهایی بستگی به مواد و نیاز سفارش.
• محدوده گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS و سایر گواهینامه ها می توانند بر اساس نیاز پروژه ترتیب داده شوند، نه به عنوان یک مورد عرضه پیش فرض.

پارامترهای فنی اصلی

راهنمای انتخاب و تحقیق

مرحله ۱: تایید کیبل لنگر GB 2026 و قطر طناب مورد نیاز بر اساس نقشه کشتی یا ترتیب لنگرگاه.

مرحله ۲: موقعیت نصب را تأیید کنید: نصب شده در عرشه یا در دیوار، از جمله فضای موجود پایه، ضخامت صفحه، صفحه پشتیبان و دسترسی برای محکم کردن بولت.

مرحله ۳: نیاز به مواد را تأیید کنید: فولاد ریخته شده، آهن ریخته شده گره دار، مس ریخته شده، برنز ریخته شده، فولاد ریخته شده ضد زنگ یا سایر مواد مشخص شده در پروژه.

مرحله ۴: تایید درمان سطح: شروع کار، پایان گالوانیزه، پایان پولیش، سیستم رنگ نهایی، یا سایر درمان های مشخص شده توسط مشتری.

مرحله پنجم: قبل از نقل قول، گواهینامه و محدوده بازرسی را تأیید کنید: گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس، بازرسی UT / MT، یا بازرسی شاهد در صورت لزوم.

مرحله ۶: مقدار، نوع ظرف استفاده، نقشه نصب یا عکس، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.

ساختار

Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer، گالوانیزه شده، پولیش شده، یا به طور خاص تکمیل شده است

مزیت های ریختن، نصب و مهندسی

• نصب بولت اجازه می دهد تا کیول بدون جوش بدن محصول بر روی یک عرشه یا بلوار نصب شود ، که برای کشتی های کوچک ، کارهای جایگزینی و موقعیت های لنگر اندازی فشرده مفید است.
• بدن ریخته شده برای انتقال شاخ گرد و سطوح تماس پیوسته طناب مناسب است، کمک به کاهش تماس محلی تیز در طول عملیات لنگر.
• انتقال صاف در مناطق منحنی باید در طول ریختن، چربی کردن و تکمیل برای کاهش غلظت استرس و بهبود رفتار تماس با طناب کنترل شود.
• فولاد ریخته شده یک گزینه قوی برای لوازم لنگرگاه کشتی های کوچک فراهم می کند، در حالی که آهن ریخته شده گره دار می تواند در جایی که مقاومت در برابر فرسایش و ثبات ریخته سازی مهم است مورد توجه قرار گیرد.
• برای پروژه هایی که نیاز به مقاومت بهتر در برابر خوردگی یا ظاهر خاص دارند، می توان در مورد نسخه های آلیاژ مس یا فولاد ضد زنگ بحث کرد.
• اتصال بولت شده باید همراه با قطر بولت، درجه بولت، حفاظت از خوردگی، صفحه پشتی، و تقویت محلی عرشه یا بلوار بررسی شود.
• UT، MT، بازرسی ابعاد، ردیابی مواد و بررسی مبتنی بر FEA می تواند با توجه به نیاز پروژه زمانی که مشتری بررسی یا تأیید قدرت را مشخص می کند، تنظیم شود.

ویژگی های سفارشی

• استاندارد: GB 2026 → زمانی استفاده شود که مشخصه کشتی ساز یا مالک نیاز به این استاندارد kevel لنگر بند دارد.
• نصب: نوع پیچ دار روی عرشه یا بلوار → مناسب برای نصب ساده، راحتی تعویض و اثر فشرده است.
• کاربرد: کشتی های داخلی و قایق های کوچک → برای استفاده از لنگر در مکان های لنگر کوچک و متوسط، نه برای بلند کردن.
• اندازه طناب: حداکثر قطر طناب مالینا تا 75 میلی متر در جدول ارائه شده → نوع طناب نهایی و قطر آن را قبل از تولید تایید کنید.
• مواد: فولاد ریخته / آهن ریخته گره ای / مس ریخته / برنز ریخته / فولاد ضد زنگ ریخته → با توجه به خوردگی ، فرسایش ، هزینه و نیاز پروژه انتخاب کنید.
• درمان سطح: Sa 2.5 انفجار + اپوکسی فروشگاه پریمر، گالوانیزه، پولیش شده، یا سفارشی → روش پایان بسته به مواد انتخاب شده.
• بازرسی: UT / MT / بررسی ابعاد در دسترس در صورت درخواست → دامنه بازرسی باید قبل از نقل قول ذکر شود.
• سفارشی سازی: با توجه به نقشه یا نمونه → ابعاد غیر استاندارد، مواد، پوشش و دامنه گواهینامه باید تایید شود.

چگونه کار می کند

Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts، پوشش و پوشیدن تماس با طناب

درخواست ها

قایق های داخلی. قایق های کوچک کاری. بارژها. قایق های خدمات بندر. لنگرگاه های مارینا. نقاط لنگرگذاری روی عرشه. نقاط لنگر گذاری در قله. پروژه های جایگزینی قایق های کوچک. تنظیمات لنگرگذاری روی لنگرگاه های قایق کاری.

گواهینامه ها و مزایا

گواهینامه ها را می توان بر اساس نیاز پروژه، دامنه بازرسی، ردیابی مواد و روش تصویب جامعه طبقه بندی کرد.

گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه آزمایش سازندگان.

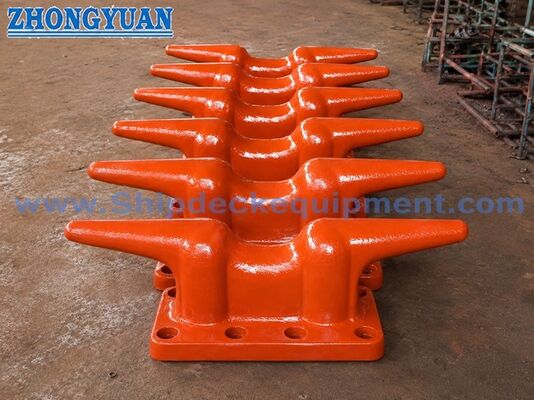

نقاشی و عکس

سوالات عمومی

س1: آیا این کیبل بند بند شده می تواند هم بر روی عرشه و هم بر روی بلوار نصب شود؟

A1: بله. می توان از آن برای نصب عرشه یا حصار استفاده کرد، زمانی که ساختار پشتیبان، ترتیب بولت، صفحه پشتیبان و فضای نصب موجود مناسب باشد.نصب نهایی باید با توجه به نقشه ترتیب کشتی یا لنگرگاه بررسی شود.

س2: چگونه باید اندازه صحیح انتخاب شود؟

A2: از طریق استاندارد GB 2026، قطر طناب، مواد، موقعیت نصب و فضای نصب موجود، کیبل را انتخاب کنید. جدول ارائه شده حداکثر قطر طناب مالینا، ابعاد اصلی،و وزناگر یک پروژه نیاز به یک بار کاری مشخص داشته باشد، پایه بار و طراحی اتصال بولت باید به طور جداگانه تایید شود.

س3: قبل از نقل قول چه اطلاعاتی لازم است؟

A3: لطفا استاندارد، قطر طناب، ماده، درمان سطح، مقدار، موقعیت نصب، نیاز به بولت، دامنه گواهینامه، نیاز به بازرسی، مقصد تحویل را تایید کنید.و زمان تحویل مورد نیازیک نقشه، یک عکس نمونه یا یک عکس موجود از قطعات جایگزین مفید است.
