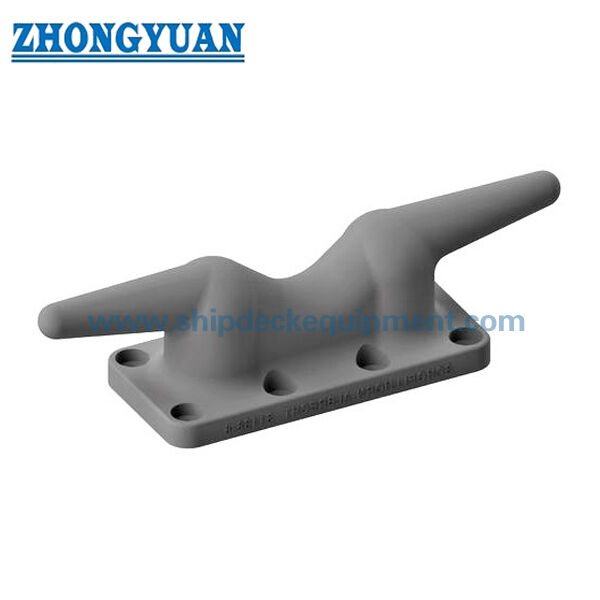

کفل لنگر بندی برای کشتی های داخلی.
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | Zhongyuan Marine Equipmen |
| گواهی: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| شماره مدل: | استاندارد یا سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Based on quotation |
| جزئیات بسته بندی: | پالت استاندارد یا بسته بندی سفارشی را صادر کنید |
| زمان تحویل: | بر اساس الزامات پروژه |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | تولید سفارشی بر اساس نیاز پروژه |
|
اطلاعات تکمیلی |
|||
| معیار فنی: | GB 2026 | قطر طناب: | ⌀35، ⌀50، ⌀70 میلی متر |
|---|---|---|---|
| وزن: | 1.33 تا 11.2 کیلوگرم | مواد: | ریخته گری مس، ریخته گری برنز، ریخته گری فولاد C-Mn، ریخته گری فولاد ضد زنگ، چدن گره ای |
| درمان سطحی: | سندبلاست تا S2.5 + یک لایه پرایمر فروشگاهی اپوکسی، گالوانیزه، صیقلی، عملیات سطح سفارشی موجود | گواهی های طبقه بندی: | CCS، NK، BV، ABS، DNV-GL، LR، KR، BKI، IRS، RS، و غیره |
| برجسته کردن: | از فولاد ریخته شده,تجهیزات لنگر انداختن کشتی,کفل لنگر زدن با پیچ |
||
توضیحات محصول
کِیل مهار پیچشونده برای شناورهای داخلی | نصب روی عرشه یا جانپناه، GB 2026
مرور کلی محصول
کِیل مهار پیچشونده مدل GB 2026 یک اتصال مهار ریختهگری فشرده است که بر روی شناورهای داخلی، قایقهای کاری کوچک، قایقهای خدماتی، بارجها، اسکلهها و موقعیتهای مهار مارینا استفاده میشود. این کِیل را میتوان با پیچ بر روی عرشه یا جانپناه نصب کرد و یک نقطه مهار ساده را فراهم میکند که در آن طناب بدون پایه بولارد جوشخورده نیاز به اتصال دارد.
این کِیل معمولاً بر اساس قطر طناب، جنس، موقعیت نصب، فضای نصب موجود و استحکام ساختار عرشه یا جانپناه پشتیبان انتخاب میشود. جدول ارائه شده شامل نسخههای مسی ریختهگری و فولادی ریختهگری با حداکثر قطر طناب مالینا تا 75 میلیمتر و وزن از 1.33 کیلوگرم تا 11.2 کیلوگرم است. برای استفاده ایمن از مهار، چیدمان پیچ، صفحه پشتیبان یا تقویت موضعی و دامنه گواهینامه باید مطابق با الزامات پروژه تأیید شود.
مشخصات سریع
- نوع محصول: کِیل مهار پیچشونده → اتصال مهار فشرده روی عرشه یا جانپناه برای شناورهای داخلی و قایقهای کوچک.
- استاندارد فنی: GB 2026 → مرجع ابعاد، انتخاب قطر طناب، گزینههای مواد و تأیید مدل.
- شکل نصب: نصب پیچشونده → نصب و تعویض آسانتر از اتصالات جوشخورده در صورت مناسب بودن ساختار پشتیبان و چیدمان پیچ.
- اندازه طناب مرجع: حداکثر قطر طناب مالینا 30 / 35 / 50 / 75 میلیمتر در جدول ارائه شده → اندازه نهایی طناب باید با توجه به طرح مهار شناور بررسی شود.
- گزینههای مواد: مس ریختهگری، برنز ریختهگری، فولاد C-Mn ریختهگری، فولاد ضد زنگ ریختهگری و چدن نشکن → بر اساس محیط خوردگی، نیاز به سایش و بودجه پروژه انتخاب کنید.
- محدوده وزن: 1.33 کیلوگرم تا 11.2 کیلوگرم → مناسب برای موقعیتهای مهار کوچک و متوسط که اندازه فشرده و جابجایی ساده مورد نیاز است.
- عملیات سطح: سندبلاست Sa 2.5 + یک لایه پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش شده یا پرداخت سفارشی → عملیات نهایی سطح به مواد و الزامات سفارش بستگی دارد.
- دامنه گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS و سایر گواهینامهها میتوانند مطابق با الزامات پروژه ترتیب داده شوند، نه به عنوان یک قلم عرضه پیشفرض.
پارامترهای فنی اصلی
| حداکثر قطر طناب مالینا |
L | L1 | L2 | A | A0 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | δ | r | r1 | r2 | r3 | وزن کیلوگرم |
| 35 | 200 | 120 | 71 | 56 | 88 | 88 | 56 | 32 | 30 | 50 | 41 | 16 | 9 | 7 | 16 | 12 | 8 | 9 | 1.33 |
| 50 | 330 | 200 | 114 | 90 | 150 | 140 | 90 | 50 | 46 | 76 | 63 | 23 | 10 | 8 | 25 | 20 | 12 | 15 | 3.57 |
| 75 | 440 | 250 | 160 | 110 | 190 | 170 | 110 | 64 | 60 | 95 | 80 | 27 | 11 | 9 | 30 | 25 | 16 | 18 | 8.45 |
| 30 | 200 | 120 | 65 | 56 | 88 | 88 | 56 | 32 | 30 | 53 | 44 | 19 | 12 | 10 | 16 | 12 | 8 | 9 | 1.7 |
| 50 | 330 | 200 | 106 | 90 | 150 | 140 | 90 | 50 | 46 | 80 | 67 | 27 | 14 | 12 | 25 | 20 | 12 | 15 | 5.9 |
| 75 | 440 | 250 | 150 | 110 | 190 | 170 | 110 | 64 | 60 | 100 | 85 | 32 | 16 | 14 | 30 | 25 | 16 | 18 | 11.2 |
راهنمای انتخاب و استعلام
مرحله 1: کِیل مهار پیچشونده مدل GB 2026 و قطر طناب مورد نیاز را بر اساس نقشه شناور یا طرح اسکله تأیید کنید.
مرحله 2: موقعیت نصب را تأیید کنید: نصب روی عرشه یا جانپناه، شامل فضای پایه موجود، ضخامت صفحه، صفحه پشتیبان و دسترسی برای سفت کردن پیچها.
مرحله 3: نیاز به مواد را تأیید کنید: فولاد ریختهگری، چدن نشکن، مس ریختهگری، برنز ریختهگری، فولاد ضد زنگ ریختهگری یا مواد مشخص شده دیگر پروژه.
مرحله 4: عملیات سطح را تأیید کنید: پرایمر کارگاهی، پرداخت گالوانیزه، پرداخت پولیش شده، سیستم رنگ نهایی یا سایر عملیات مشخص شده توسط مشتری.
مرحله 5: دامنه گواهینامه و بازرسی را قبل از استعلام قیمت تأیید کنید: گواهینامه سازنده، گواهینامه مواد، گواهینامه کلاس، بازرسی UT / MT، یا بازرسی شاهد در صورت لزوم.
مرحله 6: تعداد، نوع شناور کاربردی، نقشه نصب یا عکس، مقصد تحویل و زمان تحویل مورد نیاز را ارائه دهید.
ساختار
بدنه کِیل ریختهگری | شاخکهای مهار دوقلو | شعاع تماس صاف با طناب | پایه نصب پیچشونده | رابط نصب روی عرشه یا جانپناه | مواد اختیاری فولاد ریختهگری / چدن نشکن / آلیاژ مس | پرایمر کارگاهی، گالوانیزه، پولیش شده یا پرداخت مشخص شده
مزایای ریختهگری، نصب و مهندسی
- نصب پیچشونده به کِیل اجازه میدهد تا بدون جوشکاری بدنه محصول بر روی عرشه یا جانپناه نصب شود، که برای شناورهای کوچک، کارهای تعویضی و موقعیتهای مهار فشرده مفید است.
- بدنه ریختهگری برای انتقالهای شاخک گرد و سطوح تماس پیوسته با طناب مناسب است و به کاهش تماس موضعی تیز در حین عملیات مهار کمک میکند.
- انتقال صاف در نواحی منحنی باید در حین ریختهگری، پرداخت و تکمیل کنترل شود تا تمرکز تنش کاهش یابد و رفتار تماس با طناب بهبود یابد.
- فولاد ریختهگری یک گزینه مستحکم برای اتصالات مهار شناورهای کوچک فراهم میکند، در حالی که چدن نشکن را میتوان در مواردی که مقاومت در برابر سایش و پایداری ریختهگری مهم هستند، در نظر گرفت.
- نسخههای آلیاژ مس یا فولاد ضد زنگ را میتوان برای پروژههایی که نیاز به مقاومت در برابر خوردگی بهبود یافته یا ظاهر خاص دارند، مورد بحث قرار داد.
- اتصال پیچشونده باید همراه با قطر پیچ، درجه پیچ، حفاظت در برابر خوردگی، صفحه پشتیبان و تقویت موضعی عرشه یا جانپناه بررسی شود.
- بازرسی UT، MT، ابعادی، قابلیت ردیابی مواد و بررسی مبتنی بر FEA را میتوان مطابق با الزامات پروژه در صورت مشخص کردن بازرسی یا تأیید استحکام توسط مشتری ترتیب داد.
ویژگیهای سفارشی
- استاندارد: GB 2026 → زمانی استفاده میشود که مشخصات کشتیسازی یا مالک، این استاندارد کِیل مهار پیچشونده را الزامی کند.
- نصب: نوع پیچشونده روی عرشه یا جانپناه → مناسب زمانی که نصب ساده، راحتی تعویض و ردپای فشرده مورد نیاز است.
- کاربرد: شناورهای داخلی و قایقهای کوچک → برای استفاده مهار بر روی موقعیتهای مهار کوچک و متوسط در نظر گرفته شده است، نه برای بلند کردن.
- اندازه طناب: حداکثر قطر طناب مالینا تا 75 میلیمتر در جدول ارائه شده → قبل از تولید، نوع و قطر نهایی طناب را تأیید کنید.
- جنس: فولاد ریختهگری / چدن نشکن / مس ریختهگری / برنز ریختهگری / فولاد ضد زنگ ریختهگری → بر اساس خوردگی، سایش، هزینه و الزامات پروژه انتخاب کنید.
- عملیات سطح: سندبلاست Sa 2.5 + پرایمر اپوکسی کارگاهی، گالوانیزه، پولیش شده یا سفارشی → روش پرداخت به مواد انتخابی بستگی دارد.
- بازرسی: بررسی UT / MT / ابعادی در صورت درخواست موجود است → دامنه بازرسی باید قبل از استعلام قیمت مشخص شود.
- سفارشیسازی: بر اساس نقشه یا نمونه موجود است → ابعاد غیر استاندارد، مواد، پوشش و دامنه گواهینامه باید تأیید شوند.
نحوه کار
طناب مهار از روی شاخکهای کِیل عبور میکند → سطوح تماس منحنی صاف، طناب را هدایت و پشتیبانی میکنند → نیروی مهار از طریق بدنه ریختهگری منتقل میشود → پیچها و ساختار پشتیبان نیرو را به عرشه یا جانپناه منتقل میکنند → بازرسی دورهای، پیچها، پوشش و سایش سطح تماس طناب را بررسی میکند.
کاربردها
شناورهای داخلی | قایقهای کاری کوچک | بارجها | قایقهای خدماتی بندر | اسکلههای مارینا | نقاط مهار عرشه | نقاط مهار جانپناه | پروژههای تعویض قایق کوچک | طرحهای مهار اسکله قایق کاری
گواهینامهها و مزایا
گواهینامهها میتوانند مطابق با الزامات پروژه، دامنه بازرسی، قابلیت ردیابی مواد و رویه تأیید انجمن طبقهبندی ترتیب داده شوند.
گواهینامه: CCS، NK، BV، ABS، DNV، LR، KR، IRS، RS، RINA، CRS، گواهینامه تست سازنده.

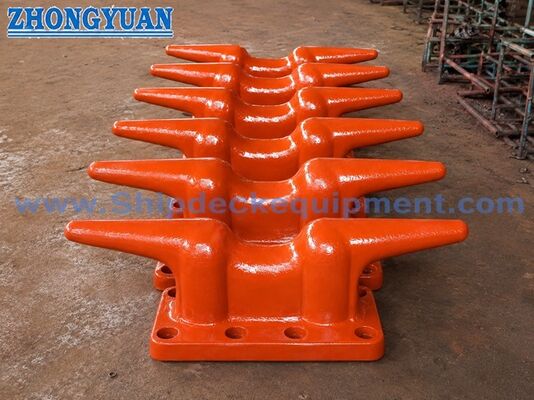

نقشه و عکسها
سوالات متداول
س1: آیا این کِیل مهار پیچشونده را میتوان هم روی عرشه و هم روی جانپناه نصب کرد؟
پ1: بله. در صورتی که ساختار پشتیبان، چیدمان پیچ، صفحه پشتیبان و فضای نصب موجود مناسب باشند، میتوان از آن برای نصب روی عرشه یا جانپناه استفاده کرد. نصب نهایی باید بر اساس نقشه شناور یا طرح اسکله بررسی شود.
س2: چگونه اندازه صحیح را انتخاب کنیم؟
پ2: کِیل را بر اساس استاندارد GB 2026، قطر طناب، جنس، موقعیت نصب و فضای نصب موجود انتخاب کنید. جدول ارائه شده حداکثر قطر طناب مالینا، ابعاد اصلی و وزن را نشان میدهد. اگر پروژهای نیاز به بار کاری مشخصی دارد، باید بار پایه و طراحی اتصال پیچشونده به طور جداگانه تأیید شود.
س3: چه اطلاعاتی قبل از استعلام قیمت مورد نیاز است؟
پ3: لطفاً استاندارد، قطر طناب، جنس، عملیات سطح، تعداد، موقعیت نصب، الزامات پیچ، دامنه گواهینامه، الزامات بازرسی، مقصد تحویل و زمان تحویل مورد نیاز را تأیید کنید. یک نقشه، عکس نمونه یا عکس قطعه جایگزین موجود مفید است.
